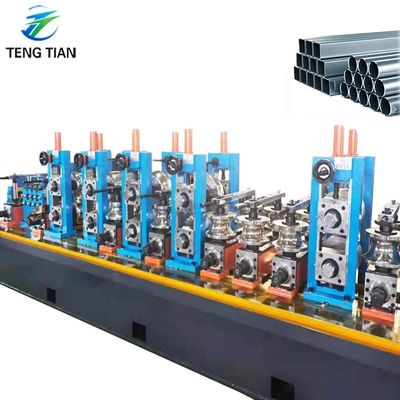

Hoogfrequent gelaste vierkante koolstofstalen pijpenfabriek volledig automatisch

Volautomatische, hoogfrequente, gelaste koolstofstalen pijpenfabriek



I.  Productoverzicht



HG254 hoogprecisie hoogfrequente gelaste pijpproductielijn is voornamelijk bedoeld voor de vierkante pijpmaat70x70-150x150mm,, de dikte is van 2,0-10,0 mm. produceert de ronde pijp van 89-190mm met een dikte van 2,0-10,0 mm, de vierkante pijpmaat70x70-150x150mm,, de dikte is van 2,0-10,0 mm. Deze productielijn, elk unit-apparaat, maakt volledig gebruik van de binnenlandse en buitenlandse vergelijkbare apparatuur, innovatief ontwerp, volledige controle met pc of computerbesturing, geavanceerde technologie, gemakkelijke bediening en onderhoud, en bereikte het internationale niveau in de vroege jaren negentig, voor het binnenlandse toonaangevende niveau.



• Grondstof, Fertig product, Proces, en User configuratieprofiel



1.:Grondstofcondities

(1) Warmgewalste of koudgewalste stalen strip (voldoet aan GB700-88, GB1591-88)

(2) δs Vloeigrens ≤345Mpa, δb Treksterkte ≤610Mpa

(3) Dikte van de strip:

1) Ronde pijpdikte: 2,0-10,0 mm

2) Vierkante pijpdikte 2,0-10,0 mm, Rechthoekige pijpdikte 2,0-10,0 mm

(4) Stalen stripbreedte: 280-600 mm (±0,2 mm)

(5) Binnendiameter van de stalen spoel: Φ508 mm ~ Φ760 mm (de koper bevestigt uiteindelijk)

(6) Buitendiameter van de stalen spoel: Φ1200-Φ2000 mm (de koper bevestigt uiteindelijk)

(7) Max. spoelgewicht: 15.000 kg





2.Pijpmaten

(1) OD:

1) ronde pijp: φ89-φ190 mm,

2) vierkante buis: 70X70-150X150 mm,

(2) Productdikte:

1) ronde pijp: 2,0-10,0 mm

2) vierkante en rechthoekige pijp: 2,0-10,0 mm

(3) Lengte: 6-15M

(4) Snelheid: 20-50 m/min

3.Productproces

Grondstof (strip) - Afwikkelaar - Snijden en lassen - Voeden - Opslagmateriaal - Passief nivelleren - Vormen rollen - Hoogfrequent lassen - Verwijder de lasbraam - Koelen - Dimensioneren - Grof rechtmaken - Lengte snijden - Verzamelen



4.Productprecisie:

Pijp buitendiametertolerantie: ±0,1 mm



5.HF-lasser vermogen:

600KW



Introductie van de belangrijkste apparatuur

1.Laadwagen





Buitendiameter spoel	Φ1200-2000mm
Stripbreedte	280-600mm
Strip gewicht	Max. 15,0 TON
snelheid	5 m/min



De laadwagen wordt gebruikt om de stalen spoel van de laadpositie naar de afwikkelaar te brengen. Tegelijkertijd de oliecilinder optillen, zodat het binnenste gat van de stalen spoel nauwkeurig op de doorn van de afwikkelaar wordt geplaatst, de afwikkelaar spant, terugduwt naar de oorspronkelijke positie.



2.Eén doorn hydraulisch Afwikkelaar







(1) Structuur:  Eén doorn hydraulische afwikkelaar

(2) Specificatie

Buitendiameter spoel	Φ1200-2000mm
Binnendiameter spoel	Φ508mm~Φ760mm
Stripbreedte	280-600mm
Stripdikte	2,0-10,0 mm
Strip gewicht	Max. 15,0 TON
Uitbreidingstype	hydraulische uitbreiding
Aandrijfmotor	4kw, 380V
doornrotatiesnelheid	Nmin=1r/min

3.Zechte kopmachine



De apparatuur wordt gebruikt om de stalen strip soepel in de nivelleerder te leiden.

Er zijn drukarmsamenstelling, schepkopsamenstelling. Portaaltype, op en neer afwikkelen

4. Pinch nivelleermachine



(1) Deze machine wordt gebruikt om de stalen stripkop en -einde te nivelleren, waardoor het gemakkelijk is om te scheren en te lassen.

(2) Nivelleermotor: 15KW

(3) Knijproldiameter: Φ210x900mm, rolmateriaal: 40Cr,

(4) Nivelleerroldiameter: Φ160x900mm, rolmateriaal: 40Cr,

(5) Nivelleerbreedte: 280-600 mm

(6) Knijp-/nivelleerdikte: 2,0-10,0 mm

(7) Knijp-/nivelleersnelheid: 0-11M/min

5. Semi-automatisch schaar en lasser





(1) Gebruik voor het scheren en lassen van de stalen stripkop en -einden, zorg voor het continue product van de buizenfabriek.

(2) Stalen stripdikte: 2,0-10,0 mm

(3) Stalen stripbreedte: 280-600 mm

(4) Stalen stripsterkte:

δs Vloeigrens ≤345Mpa δb Treksterkte ≤610Mpa

(5) Snijtype: hydraulisch

(6) Compressietype: hydraulisch

(7) Lastype: lassen door motorisch te bewegen

(8) Merk: shanghai Co2-lasser

(9) Hydraulische werkdruk: 10Mpa

(10) Mesmateriaal: H13

6.Horizontale accumulator



(1) Deze machine bevindt zich tussen de schaarlasser en de host (vorm- en dimensioneringsmolen), gebruik voor nadat een rol stripstaal is opgebruikt, voordat de volgende rol strip sinds de voorbereiding van het afwikkelen, scheren en lassen om ervoor te zorgen dat de host (vorm- en dimensioneringsmolen) continue productie en voldoende stripstaal opslaat.



(2) Motormerk: WANGPAI



(3) Deze unit omvat voornamelijk in pers- en transportmateriaalapparaat, accumulator monteren, materiaal afvoeren, elektrische besturingseenheid.



1)Pers & transportmateriaalapparaat



Pers- en transportmateriaalapparaat: Het omvat voornamelijk frame, elektromotor, remeenheid, draairichting overbrengingsas van de snelheidsreductie, pers- en transportrol, drukluchtsysteem van de geleiderol, geïnspecteerde snelheidseenheid; het kan de stalen strip aan de accumulator leveren en tegelijkertijd zal het de transport-snelheidsinformatie overbrengen naar het elektrische besturingssysteem, wanneer we eisen dat het materiaal naar deze unit wordt getransporteerd, zal het stoppen met rollen naar de elektromotor en de pers- en transportmateriaalrol door de pauze, en kan ook de snelheid aanpassen om de elektromotor en de unit-transportmaterialsnelheid te transporteren.



2) Accumulator frame monteren



Accumulator frame monteren: inclusief de elektromotor, het frame, de binnenste cirkelrol, de buitenste cirkelrol en de drukwals. Het kan worden gebruikt om het stripstaalmateriaal van de pers- en transporteenheid op te slaan en het kan uit de middelste verzendmateriaalrol worden getrokken.



3)Verzendmateriaalapparaat



Verzendmateriaalapparaat: inclusief frame, geleidingsrichtingrollen, geleidingsrol van hoge of lagere plaats. Het kan de stalen strip naar het vormsysteem transporteren en de transportmateriaal-snelheidsinformatie naar het elektrische besturingsapparaat sturen.







(4)Zpecificatie:

1) Diameter: 12000 mm

2) Stalen spoeldikte: 2,0-10,0 mm; breedte: 280-600 mm

3) Transportmaterialsnelheid: Vmax = 100-120 m/min

4) Voedingsmotorvermogen: DC 90kw Z4-200-31 (fabrikant: WANGPAI)

5) Accumulator body motorvermogen: AC 11KWX16

6) Opslaglengte: 500-1000M

• Formen en dimensioneren van molen

1)Ruw vormen (Break-down, Cluster) :



Voedingsvlakke rol, Voeden, Voeden, Vijf rol passief nivelleren, Horizontaal, Horizontaal, Verticaal, Horizontaal, Verticaal, Horizontaal, Verticaal, Verticaal, Verticaal



2)Verfijnd vormen (Fin-pass)



Horizontaal, Verticaal, Horizontaal, Verticaal, Horizontaal, Verticaal



3) Lastafel



Geleiderol, Vier rol squeeze, Mechanisch schrapen, Polijstrol.



4 Coelingstafel



5) Dimensioneringsmachine



Verticaal, Zes universele stand, MR , Twee sets kalkoenkop





8. Frezen



1.1 Pijpmateriaal: Q235, Q355



1.2 Rond: 89-190 mm, Dikte: 2,0-10 mm

Vierkant: 89-190 mm, Dikte: 2,0-10 mm



1.3 Max. lijnsnelheid: 50 m/min (Snijlengte is 9 m, de pijp OD is F70 mm en de wanddikte is 3,0 mm.)



1.4 Productierichting van de pijpleiding:

1.5 Hoogte van de lijn:

De hoogte van de vloer tot de onderkant van de pijp: mm

De hoogte van het oppervlak van het dimensioneringsgedeelte, dat wil zeggen om het snelheidsmeetapparaat te installeren, tot de onderkant van de pijp:

De grootte van de plaats waar de snelheidsmeetroldrukker wordt geïnstalleerd:

1.6 Pijpsnijlengte: 6000～15000 mm



1.7 Snijprecisie: ±2 mm (Vereiste voor lijnsnelheidsinstabiliteit voor walserij ≤2%)



1.8 Aantal bramen: Max: 0,2 mm



2.1 Gebruik servomotoren.







10.600kw Hoogfrequente lasser:(sanzheng)

Leveringslijst

600kW solid state HF-lasser (1 eenheid)	Schakelbord gelijkrichtkast	1
	Omvormer uitgangskast	1
	Console (met PLC)	1
	Verbindingsglasvezel	1
	3D-positioneringstafel	1
	Airconditioner	1
	Water-waterkoeler	1
DC-aandrijving	TSK-500/440-LS	3
