CRC Staal Snijmachine 25 Stroken Centerline Controle ISO Certificering
Productspecificaties
| Attribuut |
Waarde |
| Materiaal |
HRC, CRC, Gegalvaniseerd Staalplaat |
| Spanning |
220/380/415/420/440V |
| Snelheid wals |
Max. 120m/min |
| Garantie |
1 Jaar |
| Mes Materiaal |
SKD11 |
| Breedte tolerantie |
+/-0.05mm |
| Besturing |
PLC |
| After-sales Service |
Technici beschikbaar voor service van machines in het buitenland |
| Max. Snijstroken |
25 stroken |
| Spoelgewicht |
30 ton max. |
Productbeschrijving

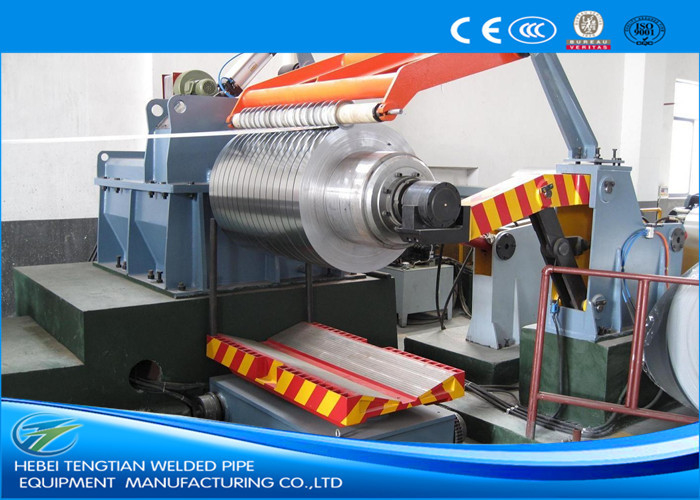

ZJ-(0.4～4) ×1600mm Volautomatische Hoge Precisie Hoge Snelheid HRC CRC Staal Snijmachine
Deze dunne plaat snijlijn, ook wel metalen spoelsnijder genoemd, is een productielijn ontworpen om hoofdspoelen op te splitsen in kleinere spoelen met specifieke breedtes. Het systeem bestaat uit meerdere componenten die in harmonie samenwerken voor een efficiënte werking.
Belangrijkste Kenmerken
- Op maat gemaakte productielijnen afgestemd op de eisen van de klant
- Flexibele configuratie met opties voor enkele of dubbele doorn afwikkelaar
- Precisie centerline controle voor nauwkeurig snijden van dunne materialen
- Oppervlaktebeschermingsmaatregelen voor delicate materialen zoals roestvrij staal
- Geavanceerd hydraulisch systeemontwerp voor optimale prestaties
- Hoogwaardige componenten van gerenommeerde leveranciers
- Strikte kwaliteitscontrole gedurende het productieproces
- Concurrerende prijzen door efficiënt productiebeheer
- Keuze uit AC- of DC-motoraandrijfsystemen
- Uitgebreide veiligheidsvoorzieningen, waaronder noodstop
Werkproces
De complete operationele volgorde omvat: Spoel-laden → Dubbele-doorn afwikkelaar → Spoel-kop-voeding, persen & scheppen → Dubbele-rol knijpvoeding, vijf-rol nivellering → Eind-snijden → Gat Accumulator(1) → Strook-uitlijning → Schijf scheren → Afval oprollen → Gat Accumulator(2) → Pre-separator/Spanner/lengte-meetrol → Heroprollen/Spoelen persen & separator → Spoelen-lossen → Hydraulische besturing → Elektrische besturing.
Technische Parameters
Materiaal van spoelen: HRC, CRC, GI, PPGI, ST37, ST52
Strookdikte: (0.4-4) mm
Max. Strookbreedte: 1600mm
Spoel ID: ≥Φ508mm
Spoel OD: Φ2000mm
Max. Spoelgewicht: 30000Kgs
Snijmotor: 90KW DC motor
Snij-as: Ф220 x 1650mm
Schijf messen: ID220mm x OD330mm x 10mm, 6CrW2Si
Scheidingsschijf: ID85 x OD210mm x 6mm, 65Mn
Spansysteem: Wrijving wolvilt gewikkeld rond houten platen
Heroproller blok: Ф508 x 1700mm
Heroproller motor: 110KW DC motor
Elektrische besturing: Eurotherm 590 DC driver kast plus bedieningspanelen
Snijsnelheid: max 100m/min, instelbaar
Modelspecificaties
| Model |
Dikte |
Breedte |
Spoelgewicht |
Afgewerkte snijbreedte |
Max. Snijsnelheid |
| JY-1 x 600 |
0.2-1mm |
100-600mm |
Max. 8T |
Min. 20mm |
120m/min |
| JY-2 x 1300 |
0.3-2mm |
300-1300mm |
Max. 15T |
Min. 25mm |
150m/min |
| JY-3 x 1600 |
0.3-3mm |
500-1600mm |
Max. 20T |
Min. 25mm |
120m/min |
| JY-4 x 1600 |
0.4-4mm |
500-1600mm |
Max. 30T |
Min. 30mm |
120m/min |
Opmerking: De gegevens in de tabel dienen als algemene referentie. We ontwerpen en produceren elke lijn volgens specifieke klanteisen, waardoor optimale prestaties voor elke toepassing worden gegarandeerd.
Onze snijlijn machines zijn volledig aanpasbaar. Geef uw specifieke parameters en vereisten op, en wij ontwerpen een op maat gemaakte machineoplossing voor uw bedrijf.
