Inleiding:
De capaciteit van de middelgrote dikte van de stalen spoel snijlijn wordt voornamelijk gebruikt voor het snijden van stalen spoelen met een dikte van 0,6 ~ 5 mm, 1 ~ 6 mm, 2-8 mm of 3 ~ 10 mm.800~1800 mm of 800~2000 mm in nauwere baby spoelenDeze stalen slitter wordt veel gebruikt voor het bewijzen van stalen strip spoelen voor koud rollen molen, gelaste pijp molen, rollen vormen machine, enz.

Voordelen en kenmerken:
1Gewicht van middel dikke stalen spoelen, meestal met een gewicht tot ongeveer 30 ton, in dit geval is een dubbele mandrel ontrolmachine nodig om zulke zware spoelen te laden.Dubbele mandrel decoiler kan worden gemaakt tot drie stappen respectievelijk voor drie soorten internationale standaard binnen diameter spoelen Φ508mm, Φ610mm, Φ760mm.Dubbele mandrel decoiler kan worden gemaakt van dubbele kegels zonder stappen die een breed scala aan verschillende ID spoelen van Φ480-800mm kunnen ondersteunen en afkoelen voor speciale staal snijmachine.

Werkproces:
Loading van de spoel  Double-mandrel uncoiler  Feeding, persing en schepelen van de spoelkop  Double-roller pinch feeding five-roller leveling — End-cutting — Hole Accumulator(1) — Strip-aligning — Disc shearing — Scrap reeling — Hole Accumulator(2) — Pre-separator/Tensioner/length-measuring roller — Recoiling/Coils press & separator — Coils-discharging — Hydraulic control — Electric control

Hoofdtechnische parameter
Materiaal van de spoelen: koolstofstaal, kleurstaal, gegalvaniseerd staal, enz.
Stripdikte: (3~10) mm
Bandbreedte: 800~2000 mm
Steel Slitter Innerlijke diameter van de spoelen: ≥ Φ508 mm
Max.buitendimeter van de spoelen: Φ2000 mm
Max. gewicht van de spoel: 35000 kg
Materiaal van de gelijkstellingsrol: 40Cr
Stalen slitterschacht: Φ300 x 2050 mm
Materiaal van de schijfscherm: 6CrW2Si, HRC 55-58
Stalen snijmachine Spindel: Φ610×2100mm
Snijdsnelheid: (0~60) m/min, verstelbaar

Voordelen en kenmerken van onze spoel snijmachine:
1. Elke productielijn (dunne plaat snijlijn) is ontworpen en gemaakt strikt volgens de eisen van de klant.Zorg ervoor dat de hele metalen spoel slitter compact is, glad, stevig en gemakkelijk te bedienen.
2In de middelste dikke spoel snijlijn zijn één of twee gaten accumulators, die afhankelijk zijn van minimale dikte, snij snelheid, enz. factoren.Een put accumulator ligt altijd na slitter en voor spanningsoperator.
3. Volgens de functies en de solide vraag van elke staal slitter eenheid, nemen we een geschikte structuur en gebruik van de juiste en voldoende materiaal om elke staal spoel slitten lijn eenheid.
4. Goed materiaal en precieze afmetingen van schijfmessen, afstandsmeters en rubberen ringen op het snijden as voor onze stalen snijmachine kan ervoor zorgen kleine boeren, kleine cambers ((± 0,10 mm / m),geen kleverigheid bij messen en precieze spleetbreedte ((+/-0.05 mm).
5De randschroefroller van onze stalen slitter gebruikt een koppelmotor, zodat de windrand gelijkmatig en synchroon opschrapt.
6Als een van de stalen snijmachines werkt, kunnen de werknemers de messen op de andere snijmachine installeren.Vervolgens wisselen we gewoon de locaties van twee stalen spoel snijlijnen om verder te werken..
7Op elke apparatuur worden naast elke gaten accumulator dubbelpersrollers geïnstalleerd, voor het geval dat de bandkop in een gat valt terwijl de bandkop door de stalen spoellijn wordt gesneden.
8De spoelen scheiden en het drukbeugel wordt op de terugspoeler geïnstalleerd, hydraulisch aangedreven, druk op het terugspoelblok en beweegt zich automatisch naar boven terwijl de terugspoeldiameter groter wordt.

De slijpmachine wordt meestal aangepast volgens de eisen van de klant, zolang u parameters en eisen voor ons verstrekt.En dan hebben we voor u een geschikt machinerie-apparatuur schema ontworpen.

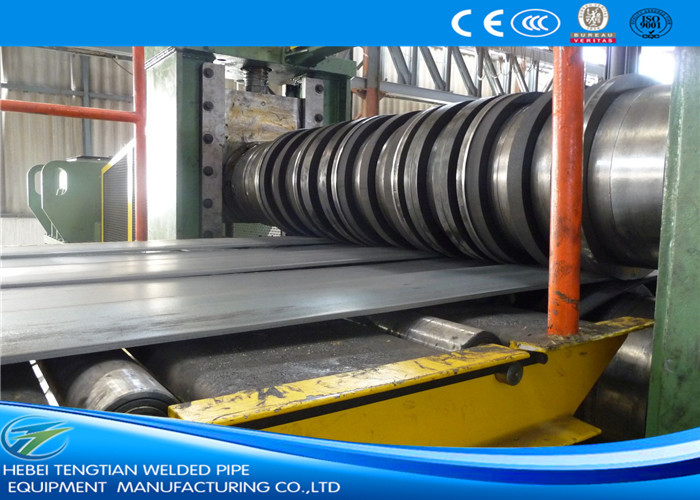

Gedetailleerde informatie van Steel Slitter:
