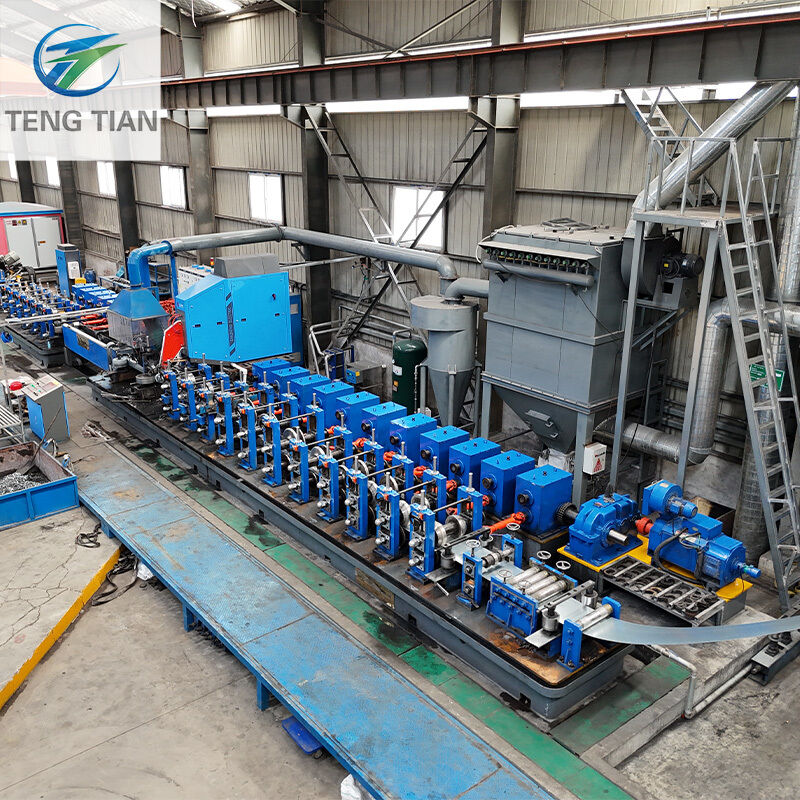

Op maat gesoldeerde pijpleiding voor koolstofstaalbuizen dikte 4-10 mm
Belangrijkste specificaties
- Productsnelheid:Maximaal 50 m/min
- Pijpdiameterbereik:21 - 63 mm
- Materiaalcompatibiliteit:Carbonstaal, roestvrij staal, laaggelegeerd staal
- Snijstelsel:Frictiezaag snijden
- Verstelpersnelheid:Max. 80 m/min
- Dichtte van de buizen:40,0-10,0 mm
Productoverzicht
Hoogfrequente ERW-buizenfabriek voor de productie van waterleidingen van koolstofstaal, voorzien van geavanceerde diafragmatechnologie, automatisch PLC-besturingssysteem,en digitale snelheidsregelaar voor betrouwbare werking en eenvoudig onderhoud.
Beschrijving van de productielijn
Deze gespecialiseerde apparatuur produceert met precisie gesoldeerde koolstofbuizen met hoge frequentie.van decoiler naar een snijzaag met vaste lengte, met een instelbare rollingssnelheid op basis van de pijldimensies.
Productieprocesstroom
- Ruwe materiaal (stalen rollen)
- Materiaalvoeding
- Eindsnijden en naaldlassen (handlassen)
- Stripopslagkooi
- Materiaalvoeding en vorming
- Hoogfrequente lassen
- Verwijdering van buitenste buil
- Koelwaterjas
- Bevestiging en rechttrek van de diameter
- Afgesneden met een vliegzaag
- Materiaal lossen (handmatig opstappen en binden)
- Inspectie
- Bewaarplaats
Technische parameters
| Beschrijving |
WB12 |
WB25 |
WB32 |
WB50 |
| Diameter van gelaste buizen |
Φ7-25 mm |
Φ8-32 mm |
Φ13-50 mm |
Φ20-60 mm |
| Wanddikte van gelaste buizen |
0.3-1.0 mm |
0.4-1,5 mm |
0.6-1.8mm |
0.8-2.7 mm |
| Snelheid van het lassen van buizen |
90M/min |
90M/min |
90M/min |
70M/min |
| Vermogen van de hoofdmotor |
22 kW |
37 kW |
55 kW |
75 kW |
| Vermogen van de hogefrequentiesweismachine |
60 kW |
60 kW |
100 kW |
100 kW |
Modellen van de ERW-buisfabriek
| Model |
Diameter Range |
Dichtheid van de buis |
Lijnsnelheid (m/min) |
| HG20 |
8-25,4 mm |
0.3-1.2 mm |
120 |
| HG32 |
10 tot en met 32 mm |
1.4-1,5 mm |
120 |
| HG50 |
16 tot en met 76 mm |
0.7-2.5 mm |
30 tot en met 120 |
| HG76 |
25-76 mm |
1-4 mm |
30 tot 100 |
| HG89 |
32 tot en met 89MM |
1-4,5 mm |
30-80 |
| HG114 |
45-114MM |
1.5-5.0MM |
30-60 |
| HG165 |
60-165 mm |
3-7 mm |
30-50 |
| HG219 |
114-219MM |
4-8 mm |
20 tot 40 |
| HG273 |
114-273MM |
4-10 mm |
15 tot 30 |
| HG325 |
165-325 mm |
4-10 mm |
10 tot 30 |
| HG426 |
165-426MM |
4-12,7 mm |
8 tot 25 |
| HG508 |
219-508MM |
4-16 mm |
8 tot 20 |
Onze uitgebreide diensten
- Installatie en opleiding:Ondersteuning van ingenieurs ter plaatse voor installatie en opleiding van operators
- Garantie dekking:Een jaar kwaliteitsgarantie met levenslange reparatiesteun
- Voorverkoopdiensten:Werkplaatsontwerp en productieproductieplanning
- Ondersteuning na verkoop:Installatie, opleiding en technische bijstand
- Uitgebreide technische ondersteuning:Optie voor een ingenieursplaatsing (verscheidene maanden tot 1 jaar) om de output te optimaliseren en afval te verminderen
- Projectontwerp:Voltooiing van de projectplanning voor de productie van roestvrijstalen/koolstaalbuizen
- Logistiek:Volledige verantwoordelijkheid voor het laden en verzenden
1Wij zullen de ingenieur sturen voor de installatie en de opleiding van uw werknemers om deze machine correct te bedienen.
2Het garantie team.
Een jaar kwaliteitsgarantie, levenslange garantie op reparatie.Na de kwaliteitsgarantieperiode, wordt alleen de kosten van de onderdelen in rekening gebracht.
3) Wij leveren de pre- en after-sale service.
Pre-sales service: workshopontwerp en productie-outputontwerp
naverkoopservice: installatie en opleiding, en de geschoolde ingenieur voor het werken.
4De ingenieur zal u helpen om de output te verbeteren, het afval te verminderen en de kosten te verlagen.
5) Wij leveren de pre-sale service-ontwerp voor het hele project voor roestvrij staal pijpen productie / koolstof staal pijpen productie.
6We zijn verantwoordelijk voor het laden en verzenden.
Q1: Bent u fabrikant of handelsonderneming?
A1: we zijn fabrikant, meer dan 20 jaar ervaring.
V2: Wat is de maximale grootte van de pijp die u zelfs produceren?
A2: Max φ630 mm
Q3: Kan ik uw klantmachinelijn bezoeken?
A3: Ja, maar ik moet eerst toestemming krijgen van mijn klant.
Q4: wat is uw machine voordelen?
A4: Volledig automatisch, rechtstreeks vormend vierkant, delen rollers.
V5:Hoe kan ik de offerte krijgen?
A5: Stuur ons uw vereisten voor buisgrootte, dikte.
