machine voor het maken van stalen buizen

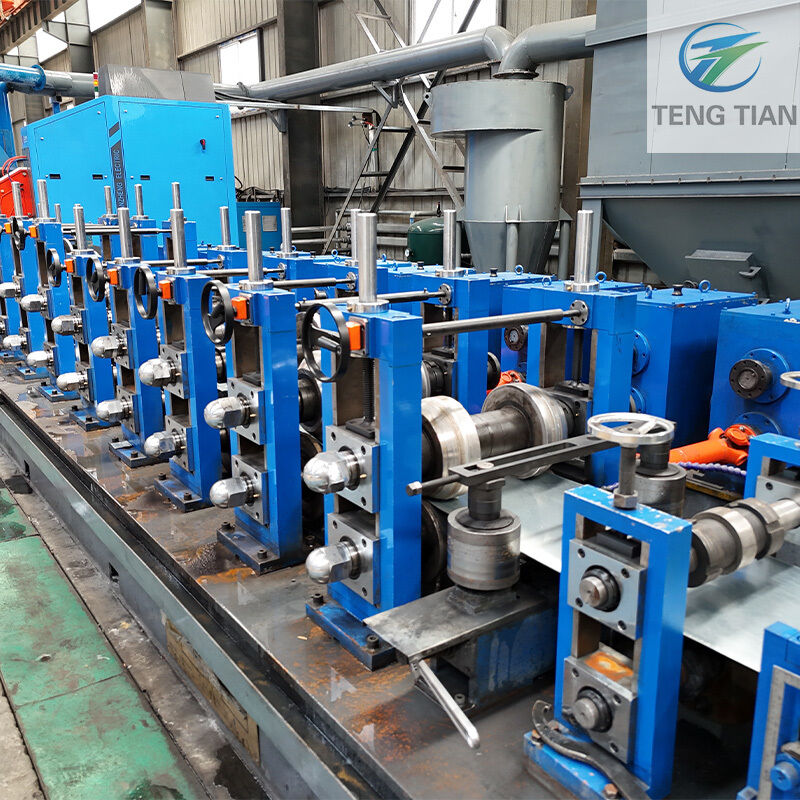

Hoogfrequente gelaste stalen buismachine 12-60 mm

Name: Hoogfrequente gelaste stalen buismachine 12-60 mm
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: SS60
Price: 50,000.00 USD
Availability: InStock

Productdetails:

Plaats van herkomst:	Hebei
Merknaam:	Tengtian
Certificering:	CE, ISO9001, BV
Modelnummer:	SS60

Gedetailleerde informatie

Plaats van herkomst:

Hebei

Merknaam:

Tengtian

Certificering:

CE, ISO9001, BV

Modelnummer:

SS60

Opbrengststerkte van grondstof:

σs≤235Mpa

Treksterkte van grondstof:

σb≤500 MPa

Pijpgrootte bereik:

φ12-φ60 mm

Dikte:

0.4-1.8 mm

Max. Productiesnelheid:

20-120m/min

Vaste snijlengte:

6-8m

Garantie:

een jaar

Lassentype:

Hoge frequentie lassen

Markeren:

High Light

Markeren:

machine voor het lassen van staalbuizen met hoge frequentie

machine voor het maken van stalen buizen 12-60 mm

gesoldeerde stalen buismachine met garantie

Handelsinformatie

Min. bestelaantal:

1 set

Prijs:

$100000 to $1 million

Verpakking Details:

Exporteer waterdichte en zeewaardige verpakking.

Levertijd:

60 werkdagen

Betalingscondities:

L/C, T/T

Levering vermogen:

50 sets/jaar

Productbeschrijving

Hoogfrequente gelaste stalen buismachine 12-60 mm

Belangrijkste specificaties

Aantekening	Waarde
Kracht van de grondstof	σs≤235Mpa
Treksterkte van de grondstof	σb≤500 Mpa
Ruimte van de grootte van de buis	φ12-φ60 mm
Dikte	0.4-1.8 mm
Max. productiesnelheid	20-120 m/min
Vaste snijlengte	6 tot 8 m
Garantie	Eén jaar
Tipe las	Hoogfrequente lassen

Productbeschrijving

Deze productielijn voor hoogfrequente gelaste buizen is ontworpen voor de productie van elektrisch gelaste koolstofstaalbuizen met een diameter van Φ12-Φ60 mm en een wanddikte van 0,4-1,8 mm.De apparatuur heeft een hoge precisie en een uitstekende stabiliteit, waarbij de belangrijkste onderdelen door CNC-bewerkingscentra worden verwerkt om een superieure machinaire nauwkeurigheid en productkwaliteit te garanderen.

Materialspecificaties

Materiaal

koolstofstaal

Mechanische eigenschappen

De in bijlage I bedoelde parameters moeten worden geïdentificeerd.

Breedte van de strook

36-190 mm

Stripdikte

0.4-1.8 mm

Inwendige diameter van spoelen

Φ460-Φ520 mm

Buitendeurs van spoelen

Φ1200-Φ1800 mm

Gewicht van de spoel

2.5T

Specificaties van de buizen

Pijpdiameter

Ronde buis: φ12-φ60 mm

Dikte

0.4-1.8 mm

Lange

6 tot 8 m

Precisie bij het snijden van buizen

±1,5 mm

Snelheid van vorming

20-120 m/min

Systemcomponenten

Onroller

Het heeft dubbele uitbreiding en cantilever mandrels met pneumatisch systeem voor uitbreiding, samentrekking en remfuncties.

Specificatie	Waarde
OD van spoel	Φ1000-1800 mm
ID van de spoel	Φ460-520 mm
Dikte van de band	0.4-1.8 mm
Breedte van de band	36-190 mm
Gewicht van de enkele band	Maximaal 2,5 T
Tipe uitbreiding	Hydraulische uitbreiding
Breuk	Pneumatisch rijden

Automatische scheer- en lasmachine

Gebruikt voor het snijden van onregelmatige banden en het samenspannen van de spoel voor continue voeding.

Specificatie	Waarde
Breedte van de strook	36-190 mm
Dichtheid van het laswerk	0.4-1.8 mm
Snijtype	Pneumatische
Sweismodus	Automatisch
Hydraulische druk	8MPa
Werkcyclus	Max. 300 seconden.

Verticale accumulator

Zorg voor een continue productie door het opslaan van streepstaal tijdens spoelwisselingen.

Specificatie	Waarde
Werkstijl	Verander cirkel
Transportmateriaal snelheid	Vmax=240m/min
Voordeel	Meer materiaal, geen staking.
Klemvorm	Pneumatisch, 6Mpa
Diameter van de accumulator	4.0 M
Elektromotorvermogen van de pers en draagmachine	15 kW
De elektromotor van het accumulatorframe	22 kW

Vormings- en grootte-eenheid

Compleet systeem voor het vormgeven, lassen, polijsten, gloeien en afmeten van buizen volgens de definitieve specificaties.

Component	Specificatie
Vorming van buizen	Ronde: Φ12-60 mm
Vorming van de dikte van de buiswand	0.4-1.8 mm
Snelheid van vorming	Max. 120 m/min.
Aantal vormstandjes, horizontaal	8
Aantal vormstandjes, verticaal	9
Gidsrolstand	1
Squeeze Roll Stand	1
strijkstok	1
Polieren	4 sets
Verzilvering	15M
Aantal standaarden voor de afmeting, horizontaal	6
Aantal maatstandjes, verticaal	6
Turks Head	2 sets
Schachtdiagrammen en materiaal van horizontale rollen	Φ60 mm, materiaal 40Cr
Schachtdiagram en materiaal van de verticale rolstand	Φ35 mm, materiaal 40Cr
Hoofdmotor	90kw+45kw+45kw

Stans- en scheermachine

Specificatie	Waarde
Snijlengtebereik	6-8 meter
Maximale lijnversnelling	120 m/min
Snijlengte nauwkeurigheid	±1,5 mm
Motor met aandrijving	Servo van 15 kW
Afsluitmodus	Hydraulische
Motor voor hydraulische stations	11 kW wisselstroommotor

Transitrol

Vervoer van afgewerkte buizen voor verpakking en palletisering.

Specificatie	Waarde
Motor	3 kW
Lange	18 m

Roller

Materiaal: Cr12moV

Verplichtingen van de koper

Werkplaats

80x6m, H>5m (kraan tot grond)

Kracht

Ongeveer 450 kW 380V/50Hz/3fasen

Circulatie koelwater

Stroom: 20 T/h ̇30 T/h
Volume van het zwembad: 40m3

Gecomprimeerde lucht

Stroom: 5 m3/min 5-7 kg/cm2

Hoogfrequente gelaste stalen buismachine 12-60 mm 0

Q1: Bent u fabrikant of handelsonderneming?
A1: we zijn fabrikant, meer dan 20 jaar ervaring.
V2: Wat is de maximale grootte van de pijp die u zelfs produceren?
A2: Max φ630 mm
Q3: Kan ik uw klantmachinelijn bezoeken?
A3: Ja, maar ik moet eerst toestemming krijgen van mijn klant.
Q4: wat is uw machine voordelen?
A4: Volledig automatisch, rechtstreeks vormend vierkant, delen rollers.
V5:Hoe kan ik de offerte krijgen?
A5: Stuur ons uw vereisten voor buisgrootte, dikte.
