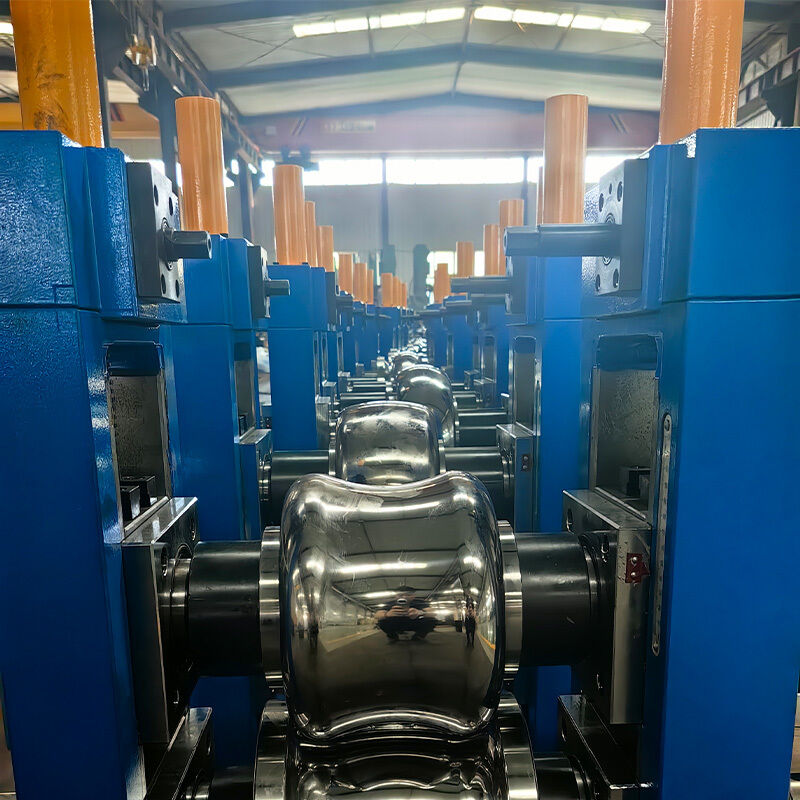

Hoogfrequent gelaste stalen buisproductielijn 25-50 mm
Productspecificaties
| Attribuut |
Waarde |
| Strookbreedte |
100-160 mm |
| Strookdikte |
0,4-1,5 mm |
| Gewicht van de spoel |
1,5 ton |
| Ronde pijpreeks |
25 mm-50 mm |
| Assortiment vierkante buizen |
20*20mm-40*40mm |
| Lassnelheid |
Maximaal 100 m/min |
| Vaste snijlengte |
4-12m |
| Productieperiode |
3 maanden |
Productoverzicht
De HG50 productielijn voor hoogfrequente gelaste buizen is ontworpen voor de productie van nauwkeurig gelaste buizen, waaronder ronde buizen (25 mm-50 mm, dikte 0,4-1,5 mm), vierkante buizen (20 * 20 mm - 40 * 40 mm, dikte 0,4 - 1,5 mm) en overeenkomstige vervormde buizen. Deze productielijn is voorzien van een geavanceerd roldoorgangsontwerp en levert superieure kwaliteit machinale bewerking en uiterst nauwkeurige assemblage.
Technische specificaties
- Materiaalspecificaties:
- Voldoet aan de YB189-64-norm
- Materiaal: laag koolstofstaal en laaggelegeerd constructiestaal
- Mechanische eigenschappen: σb≤520Mpa, σs≤365MPa
- Strookbreedte: 100-160 mm
- Strookdikte: 0,4-1,5 mm
- Rolafmetingen: Binnen φ480-φ520mm, Buiten φ1000-φ1800mm
- Rolgewicht: ≤1,5T
- Specificaties gelaste buis:
- Ronde buis: 25 mm-50 mm, 0,4-1,5 mm
- Vierkante buis: 20*20mm-40*40mm, 0,4-1,5mm
- Vaste snijlengte: 4-12 m
- Precisie voor het snijden van pijpen: 0-3 mm
- Vormsnelheid: 30-100 m/min
Productieproces
- Spoel laden
- Afrollen
- Snijden en lassen
- Horizontale spiraalaccumulator
- Vervormen, HF-lassen, ontbramen, koelen, dimensioneren, rechttrekken
- STD Koudzaag
- Zenden
- Verpakking
- Opslag
Hoofdcomponenten
| Nee. |
Naam |
Hoeveelheid |
Eenheid |
| 1 |
Afwikkelaar (dubbele kegel) |
1 |
deel |
| 2 |
Automatische schaar en lasser |
1 |
deel |
| 3 |
Spiraalaccumulator Dia 3,5M |
1 |
deel |
| 4 |
Vorm- en maatmolen |
1 |
deel |
| 5 |
Koude zaag |
1 |
set |
| 6 |
Roltafel, bank en eenvoudige verpakking |
18 m |
set |
| 7 |
150 kW hoogfrequente solid-state lasmachine |
1 |
set |
Onze diensten
- Ondersteuning van technici op locatie voor installatie en training van operators
- Eén jaar kwaliteitsgarantie met levenslange reparatieservice
- Uitgebreide pre-sale en after-sales services, inclusief werkplaatsontwerp en productie-outputplanning
- Optie voor uitgebreide technische ondersteuning (enkele maanden tot 1 jaar) om de output te optimaliseren en de kosten te verlagen
- Complete projectontwerpdiensten voor de productie van roestvrijstalen en koolstofstalen buizen
- Volledige verantwoordelijkheid voor het laden en transport
Vraag 1: Bent u een fabrikant of handelsmaatschappij?
A1: wij zijn fabrikant, meer dan 20 jaar ervaring.
Vraag 2: Wat is de maximale maat pijp die u zelfs produceert?
A2: Maximaal φ630 mm
Vraag 3: Kan ik uw klantmachinelijn bezoeken?
A3: Ja, maar ik moet eerst toestemming krijgen van mijn klant.
Q4: wat zijn uw machinevoordelen?
A4: Bevat volautomatisch, direct gevormd vierkant, deelrollen. Snelwisselsysteem
Vraag 5: Hoe kan ik de offerte krijgen?
A5: Stuur ons uw vereisten voor buismaat en dikte.
