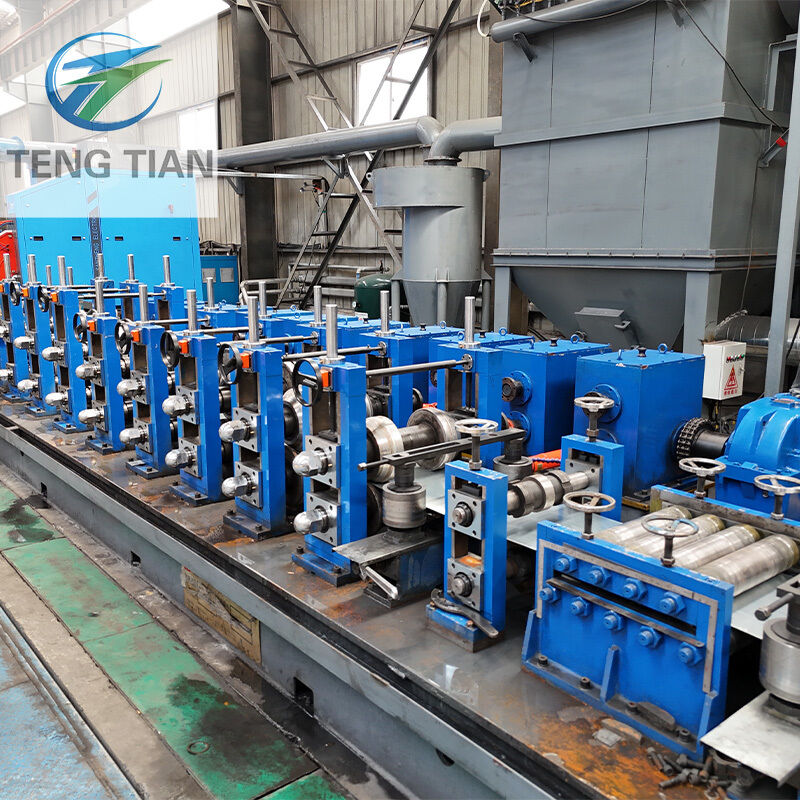

Hoogfrequent gelaste pijpmolen voor koolstofstaal 114-273 mm
Productkenmerken
| Vormmethode |
FFX-vormtechnologie en direct vormen |
| Loopsnelheid |
Max. 40m/min |
| Pijpvorm |
Rond, vierkant en rechthoekig |
| Pijpdiameter |
114 - 273 mm |
| Max. Dikte voor ronde buis |
2,0 - 10,0 mm |
| Lassentype |
Hoogfrequent lassen |
| Snijzaag |
Freeszaag |
Productbeschrijving
DeERW273 hoge precisie volautomatische ERW-buismolenis ontworpen voor de productie van gelaste stalen buizen met diameters van Φ114 mm tot Φ273 mm en wanddiktes van 2,0 mm tot 10,0 mm, inclusief vierkante buizen van 60 × 60 mm tot 200 × 200 mm.
ERW-buismolenproces
- Ontrolt en vlakt stalen spoelen af tot stroken
- Vormt stroken tot ronde buisvorm met behulp van precisierollen
- Last van buizen met behulp van een hoogfrequent solid-state lasapparaat
- Formaat buizen op nauwkeurige afmetingen
- Snijdt op gespecificeerde lengtes (6-12 m) met een nauwkeurigheid van ±3 mm
Belangrijkste voordelen
- Hoge precisieproductie met diameter- en rondheidsfout ≤0,08
- Bevat Japanse technologie voor superieure nauwkeurigheid
- Wormwielverstelsysteem voor nauwkeurige controle
- 3D verstelbaar schraapsysteem met ±20° rotatiemogelijkheid
- Turkse kop-duwvierkantvorm voor stabiele, uniforme R-hoeken
- Nylon dempingsblokken verminderen de impact op assen en lagers
Productieproces
- Scroll omhoog
- Ontrollen
- Afvlakking
- Eind- en stomplassen
- Accumulator
- Vormen
- Hoogfrequent inductielassen
- Externe braam verwijderen
- Koeling
- Maatvoering
- Snijden
- Controleren en verzamelen
- Toegang tot magazijn
Technische specificaties
Grondstof
| Materiaaltoepassing |
Warm- of koudgewalste stalen strips, gegalvaniseerde stalen strips |
| Materiaalkwaliteit |
Koolstofarm staal, laaggelegeerd staal: δs≤345Mpa |
| ID van stalen strips |
Φ508-Φ610mm |
| OD van stalen strips |
Φ800-Φ2000mm |
| Gewicht van de rol |
Max. 3000 kg |
Productiebereik
| Pijptype |
Maatbereik |
Dikte |
| Ronde pijp |
114 - 273 mm |
2,0-10,0 mm |
| Vierkante pijp |
60×60 - 200×200mm |
2,0-10,0 mm |
| Rechthoekige pijp |
50×70 - 100×300mm |
2,0-10,0 mm |
Aanvullende specificaties
- HF-lasser: GGP800Kw hoogfrequente lasser in vaste toestand
- Lijnsnelheid: Max. 40m/min
- Buislengte: 6-12m
- Snijnauwkeurigheid: ±3 mm
- Elektrisch geïnstalleerd vermogen: ca. 1000 kW
- Grootte van de hele lijn: ongeveer 100×12m
Als CE- en ISO9001:2008-gecertificeerde fabrikant worden onze hoogwaardige pijpmachines geëxporteerd naar meer dan 30 landen, waaronder Turkije, Egypte, Marokko, Kazachstan, Mexico en Vietnam.
1.) We sturen de ingenieur voor de installatie en trainen uw werknemers hoe ze deze machine op de juiste manier kunnen bedienen.
2.) Garantieteam
Eén jaar kwaliteitsgarantie, levenslange reparatie. Binnen de kwaliteitsgarantieperiode worden reparatieonderdelen gratis verstrekt, met uitzondering van storingen veroorzaakt door menselijke fouten. Na de kwaliteitsgarantieperiode brengt u alleen de kosten van de reserveonderdelen in rekening.
3.) Wij leveren de pre-sell- en after-sell-service.
pre-sell service: workshopontwerp en productie-outputontwerp
service na verkoop: installatie en training, en de bekwame ingenieur om te werken.
4.) We kunnen de ingenieur ook enkele maanden of 1 jaar voor u laten werken. De ingenieur zal u helpen de output te verbeteren, de verspilling te verminderen en de kosten te verlagen.
5.) Wij leveren het pre-sell service-ontwerp voor het hele project voor het maken van roestvrijstalen buizen / koolstofstalen buizen.
6.) Wij zijn verantwoordelijk voor het laden en verzenden
Vraag 1: Bent u een fabrikant of handelsmaatschappij?
A1: wij zijn fabrikant, meer dan 20 jaar ervaring.
Vraag 2: Wat is de maximale maat pijp die u zelfs produceert?
A2: Maximaal φ630 mm
Vraag 3: Kan ik uw klantmachinelijn bezoeken?
A3: Ja, maar ik moet eerst toestemming krijgen van mijn klant.
Q4: wat zijn uw machinevoordelen?
A4: Bevat volautomatisch, direct gevormd vierkant, deelrollen. Snelwisselsysteem
Vraag 5: Hoe kan ik de offerte krijgen?
A5: Stuur ons uw vereisten voor buismaat en dikte.
