76-203 mm Diameter 1,5-8 mm Dikte Hoogfrequente gelaste buisfabriek
Diameter max 208mm. Dikte max 8mm.
Productspecificaties
| Aantekening |
Waarde |
| Productnaam |
Hoogfrequente gelaste pijpleiding Diameter max 208 mm Dikte max 8 mm |
| Treksterkte |
σb≤500 Mpa |
| Diktebereik |
1.5-8 mm |
| Maximale productiesnelheid |
20 ̊60 m/min |
| Vaste snijlengte |
6-12 m |
| Grootte van de buis |
φ76-φ203 mm |
| Garantie |
Eén jaar |
| Tipe las |
Hoogfrequente lassen |
Productoverzicht
De HG 165.2x9 (((7") hoge precisie hoogfrequente gelaste pijplijn productielijn is ontworpen voor de productie van structurele pijpen.0 mm en vierkante buizen van 60x60-160x160 mm met dikte 1.5-8.0mm.
Deze productielijn bevat innovatieve ontwerpelementen van binnenlandse en internationale apparatuur.met volledige PC- of computerbesturing met geavanceerde technologie voor handige bediening en onderhoudHet voldoet aan de internationale normen van het begin van de jaren '90 en vertegenwoordigt binnenlandse toonaangevende technologie.
Productieproces
- Onroller → Rechte kop → Scheren en lassen → Accumulator → Vormen
- HF-sweismachine → korrelknipper → koeling → afmeting → kalkoenkop → zaag
- Uitlooptafel → Geregeldeermachine (optioneel) → Eindgevel → Verpakking → Opberging
Belangrijkste specificaties van de apparatuur
1. Laadwagen.
- Uitroldiameter: Φ1200-2000 mm (bevestiging van de koper vereist)
- Bandbreedte: 240-640 mm
- Maximaal bandgewicht: 10 TON
- Vermogen van de fabrikant
- Lifttype: hydraulisch
- Werkdruk: 10Mpa
2Een Mandrel Hydraulische Onroller
- Structuur: hydraulische ontrolmachine met één mandrel
- Uitgerolde diameter: Φ1200-2000 mm
- Inwendige diameter van de spoel: Φ508 mm
- Bandbreedte: 240-640 mm
- Stripdikte: 1,5-8,0 mm
- Maximaal bandgewicht: 10,0 TON
- Vervoermotor: 4 kW, 380 V
- Versnelling van de mandrel: Nmin=1r/min
3. Rechte Hoofd Machine
Gebruikt om stalen banden soepel in de leveler te brengen.
4- Knijp-niveller.
- Niveaumotor: 15 kW
- Diameter van de knijprol: Φ210x900 mm (40Cr-materiaal)
- Niveausroldiameter: Φ160x900mm (40Cr-materiaal)
- Breedte van het vlak: 240-640 mm
- Klem/nivelleringsdikte: 1,5-8,0 mm
- Versnelling: 0-11M/min.
5Scheren en lassen
- Stalen banddikte: 1,5-8,0 mm
- Stalen bandbreedte: 240-640 mm
- Staalbandsterkte: δs ≤345Mpa, δb ≤610Mpa
- Snijtype: hydraulisch
- Compressortype: hydraulisch
- Type las: gemotoriseerde beweging
- Hydraulische werkdruk: 10Mpa
- Bladmateriaal: H13
6. Horizontale accumulator
- Diameter: 10000 mm
- Stalen spoeldikte: 1,5-8,0 mm
- Bandbreedte: 240-640 mm
- Maximale draagsnelheid: 100-180 m/min
- Voedingsmotorvermogen: gelijkstroom 90 kW
- Vermogen van de motor van de accu: wisselstroom 15 kW×16
- Bewaartijd: 500-1000 M

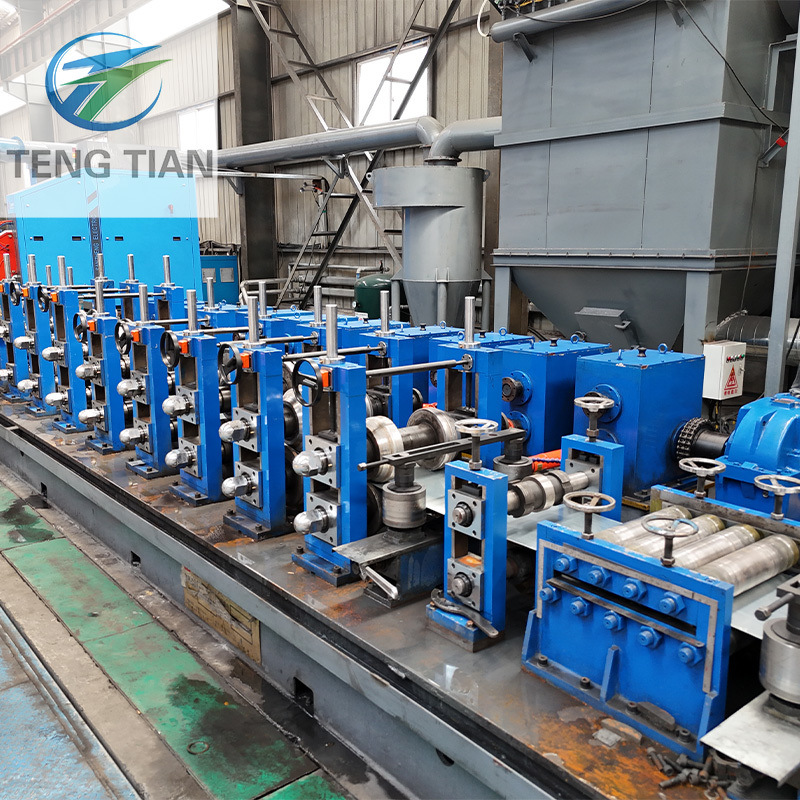

7. Vorm- en maatwerk
- Conventioneel type: W-buiging
- Verminderingsgroep aandrijflijn: Helicaal tandwiel (verkoeling)
- U-Joint-snelveranderingssysteem met reservewals
- Entry Side Guide & Pinch Roll systeem
- Rough Forming: 4 hoofdstandjes, 4 zijstandjes
- Verfijnd gevormd: 3 hoofdstandaarden, 3 zijstandaarden
- Motorvermogen: 160 kW
8. Freeszaag
- Materialen voor buizen: SRT355, SGT355 (STK490, SGH490, POSMAC)
- Ronde buisbereik: 76-203 mm
- Ruim Pijpbereik: 75x75-150x150 mm
- Maximale lijnsnelheid: 60 m/min.
- De lengte van de buis: 4000 ∼ 15000 mm
- Snijnauwkeurigheid: ±2 mm
- Hoeveelheid Burrs: max. 0,2 mm
9. Uitlopende tafel en vervoerband
- Totaal: ongeveer 25 meter.
- Rolstand: 600 mm
- aandrijving: wisselstroommotor (3EA) met keten- en toerentalregeling door middel van een omvormer
- Inclusief sorteringssysteem voor goede/slechte leidingen
- Inspectieschuif: 4 rijen × lengte 2M + zak 4 rijen × breedte 1,2M
- Slechte buizenzak: 6 rijen × breedte 1,5M
10. Rechtlijningsmachine (optioneel)
- Pijpcorrectie: maximale uitslaggrens < 355 mpa
- Diameterbereik: Φ76-Φ203 mm
- Rolsafstand: 650 mm
- Gelagdiameter: 250 mm
- Lange: 380 mm
- Rotatiehoek: 37,183-43,426 graden
- Korrectiesnelheid: 20-60 m/min.
- Motor: 55kw × 2 sets
11. Hoofdkamper (optioneel)
Speciale apparatuur voor het frezen en kamperen van het eindvlak van stalen buizen, met mechanische en servo-aandrijving met elektrische bediening voor automatische bediening.Het ontwerp met twee stations maakt het mogelijk om twee stalen buizen tegelijkertijd te verwerken.
Q1: Bent u fabrikant of handelsonderneming?
A1: we zijn fabrikant, meer dan 20 jaar ervaring.
V2: Wat is de maximale grootte van de pijp die u zelfs produceren?
A2: Max φ630 mm
Q3: Kan ik uw klantmachinelijn bezoeken?
A3: Ja, maar ik moet eerst toestemming krijgen van mijn klant.
Q4: wat is uw machine voordelen?
A4: Volledig automatisch, rechtstreeks vormend vierkant, delen rollers.
V5:Hoe kan ik de offerte krijgen?
A5: Stuur ons uw vereisten voor buisgrootte, dikte.
