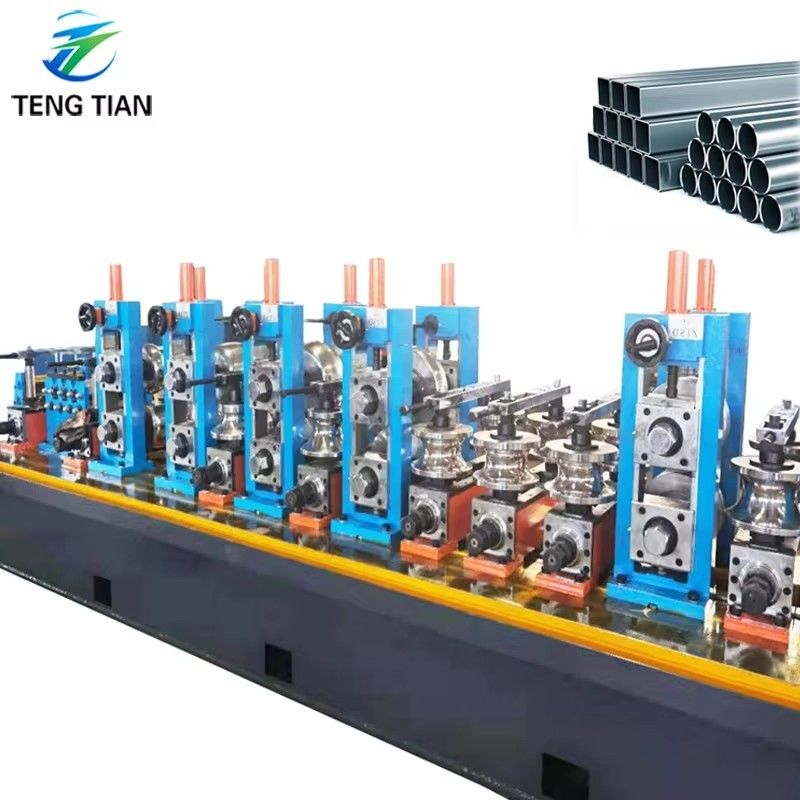

Volautomatische Hoogfrequent Gelaste Stalen Pijpenfabriek
Belangrijkste specificaties
| Treksterkte van grondstof |
σb≤520 Mpa |
| Pijpmaten |
70x70-150x150mm |
| Dikte |
2.0-10.0mm |
| Max. Productiesnelheid |
20～50m/min |
| Besturingssysteem |
PLC |
| Vaste snijlengte |
6-15m |
| Garantie |
Eén jaar |
| Lassoort |
Hoogfrequent lassen |
Productoverzicht
De HG254 hoogprecisie hoogfrequent gelaste pijpproductielijn produceert vierkante pijpen (70x70-150x150mm) en ronde pijpen (φ89-φ190mm) met een dikte variërend van 2.0-10.0mm. Deze volledig geautomatiseerde productielijn bevat geavanceerde technologie uit binnen- en buitenland, met PC/computerbesturing voor gemakkelijke bediening en onderhoud.
Technische specificaties
- Grondstof: Warmgewalste of koudgewalste stalen strip (voldoet aan GB700-88,GB1591-88)
- Materiaaleigenschappen: δs Vloeigrens ≤345Mpa, δb Treksterkte ≤610Mpa
- Stalen stripbreedte: 280-600mm (±0.2mm)
- Stalen spoelafmetingen: Binnendiameter Φ508mm~Φ760mm, buitendiameter Φ1200-Φ2000mm
- Max. spoelgewicht: 15.000 kg
Productieproces
Grondstof (strip) → Afwikkelaar → Snijden en lassen → Voeden → Opslagmateriaal → Passief nivelleren → Vormen rollen → Hoogfrequent lassen → Lasbraam verwijderen → Koelen → Dimensioneren → Grof rechtmaken → Lengte snijden → Verzamelen
Productprecisie
Buitendiametertolerantie pijp: ±0.1mm
Hoofduitrusting
Laadwagen: Voor het transporteren van stalen spoelen (Φ1200-2000mm) naar de afwikkelaar
Hydraulische afwikkelaar: Verwerkt spoelen tot 15 TON met hydraulische expansie
Rechte kopmachine: Leidt stalen strip in de nivelleermachine
Knijp nivelleermachine: Nivelleert stripkop/einde (15KW motor)
Semi-automatische schaar/lasser: Voor continue productie (hydraulisch snijden)
Horizontale accumulator: Slaat 500-1000M strip op voor continu gebruik
Vorm- en dimensioneringsmolen
- Ruw vormen met horizontale en verticale stands
- Verfijnd vormproces
- Lastafel met geleidingsrollen en polijsten
- Koelwatertafel
- Dimensioneringsmachine met universele stands
600KW Hoogfrequent lasser
| 600kW solid state HF-lasser |
1 eenheid |
| Schakelbord gelijkrichterkast |
1 |
| Omvormer uitgangskast |
1 |
| Console (met PLC) |
1 |
| Water-water koeler |
1 |
Veelgestelde vragen
Bent u fabrikant of handelsonderneming?
Wij zijn fabrikant met meer dan 20 jaar ervaring.
Wat is de maximale pijpmaat die u ooit heeft geproduceerd?
Maximaal φ630mm.
Kan ik uw machine-opstelling van klanten bezoeken?
Ja, maar we moeten eerst toestemming krijgen van onze klant.
Wat zijn de voordelen van uw machine?
Volautomatische bediening, directe vormgeving van vierkante capaciteit, gedeelde rollen en snelwisselsysteem.
Hoe kan ik de offerte krijgen?
Stuur ons uw pijpmaten en dikte-eisen.
