Machinecomponenten en Specificaties
1. Dubbele Kegel Afwikkelaar
De afwikkelaar heeft de structuur van dubbele expansie en cantilever doornen. Het bevat twee hoofdonderdelen: hoofdgedeelte en de vaste basis. Het hoofdgedeelte is uitgerust met een handmatig systeem om te voldoen aan de behoeften van het expanderen, samentrekken en remmen van de doornen.
Specificatie |
Waarde |
OD van spoel |
φ1800mm |
ID van spoel |
Φ508mm |
Breedte van strip |
80-240mm |
Dikte van strip |
1.0-3.0mm |
Gewicht van strip |
Max3.0T |
Expansietype |
handmatig |
Rem |
Pneumatische aandrijving |
2. Automatische Schaar en Lasser
De schaar-lasser is een belangrijke eenheid voor de pijpenfabrieklijnapparatuur en wordt voornamelijk gebruikt om de niet-normale stalen stripkop of proefstuk te snijden en vervolgens het laatste stalen stripproefstuk te verbinden met de volgende stripkop om de verwerking voort te zetten.
Specificatie |
Waarde |
Stripbreedte |
80-240mm |
Lasdikte |
1.0-3.0mm |
Snijtype |
hydraulisch |
Lasmodus |
Automatisch |
Pneumatische druk |
0.5MPa |
Werkcyclus |
Max.300 seconden |
3. Spiraal Accumulator
Deze machine wordt gebruikt tussen de schaar-lasmachine en de mainframe (vorm- en maatmachine). De functie is om de vorige strip uit te laten lopen en de volgende strip wordt voorbereid uit de continue productie van de hoofdmachine (vorm- en maatmachine) wordt binnen een bepaalde tijd en voldoende stalen strip opgeslagen.
Deze machine bestaat voornamelijk uit een invoergeleidingsrolframe, een klemvoedingsapparaat, een luslichaamconstructie, een afvoerapparaat en een elektrisch besturingsapparaat.
Specificatie |
Waarde |
Dikte |
1.0-3.0mm |
Breedte |
80-240mm |
Voordeel |
Opslagmateriaal meer Geen impact op het stalen stripoppervlak |
Voedingssnelheid |
Max200m/min |
Draagmotorkracht |
AC 15 KW |
Accumulatormotorkracht |
AC 15KW |
Opslagdiameter |
4.2 meter |

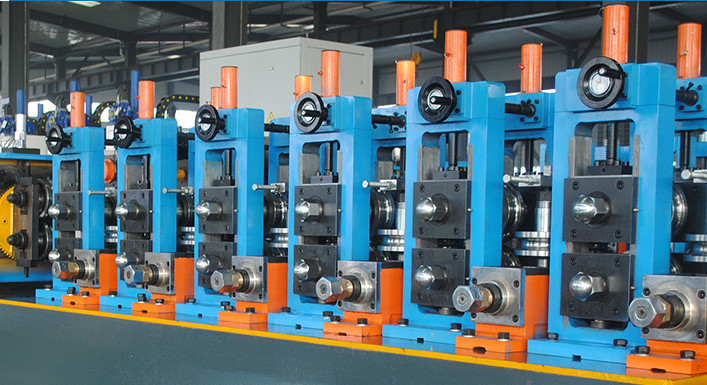

4. Vorm- en Maatmachine
DEEL 1: Vormdeel
De stalen strip gaat in de vormstandaard en vervolgens in het vormdeel in een ronde vorm.
Eigenschap |
Beschrijving |
Horizontale rol aanpassen |
Op en neer aanpassen, wormwiel aanpassen en kan afzonderlijk aanpassen |
Nivelleerrol |
Onderste as is actief, zijkant vast met compensatiepad |
Technische Parameter |
Waarde |
Horizontale standaard hoeveelheid |
6 |
Horizontale asdiameter |
65mm |
Horizontale asmateriaal |
42Crmov |
Vormingssnelheid |
40-100m/min |
Motor |
DC90Kw |
Nivelleerstandaard materiaal |
Stalen plaat lassen |
Verticale standaard hoeveelheid |
2 |
Verticale asdiameter |
35mm |
Verticale asmateriaal |
40Cr |
Universele standaard |
3 |
DEEL 2: Lasnaadgeleider en de persrolstandaard, lasrupsnijder
De persrol is om de rand van de buis samen te persen die is verwarmd tot de lastemperatuur, door de persrollen een bepaalde druk te geven om het lasdoel te bereiken. De lasrupsnijder wordt gebruikt om de lasnaad te schrapen en externe bramen te verwijderen. Het bestaat uit twee snijders voor afwisselend gebruik. Als de ene beschadigd is, neemt de andere de plaats in om te schrapen. Schrapers kunnen worden aangepast en hebben de snelle heffunctie door nok. Er zijn twee ondersteunende rollen onder de meshouder, om de overtrek van het schrapen te dragen. En na de rupsnijder met één horizontale standaard voor polijsten.
Component |
Specificatie |
Schraapmes |
2 sets |
Persrolstandaardstructuur |
5 rolpers |
Persrol asdiameter |
50mm |
Persrol asmateriaal |
40Cr |
DEEL 3: Waterkoelingseenheid
Materiaal: stalen plaat lassen
DEEL 4: Maatdeel
De ronde pijp na het maatdeel in de vereiste diameter en vorm
Technische Parameter |
Waarde |
Universele standaard hoeveelheid |
4 |
Horizontale asdiameter |
65mm |
Horizontale asmateriaal |
42Crmov |
Motor |
DC 90Kw motor |
Nivelleerstandaard materiaal |
Stalen plaat lassen |
Verticale asmateriaal |
40Cr |
Turkse kop |
2sets |
DEEL 5: Versnellingsbak
Component |
Specificatie |
Versnellingsbak hoeveelheid |
13 |
Versnellingsbak behuizingsmateriaal |
Stalen plaat lassen |
Tandwielmateriaal |
20CrMnTi |
Tandwielhardheid |
HRC 58-62 |
Tandwielasmateriaal |
40 Cr |
Tandwielashardheid |
HRC40-45 |
Reduceerbak hoeveelheid |
2 |
5. Koude Zaag
De koude zaag wordt gebruikt om alle soorten framebuizen automatisch nauwkeurig te snijden. Met betrekking tot het gebruik van een zeer nauwkeurig STD-besturingssysteem en machinerie-systeem, heeft deze eenheid het voordeel van een goede nauwkeurige afmeting en het machinerie-overdracht beste voordeel, dus de snelle capaciteit en nauwkeurige verwerking, zonder braam is dit eenheidsvoordeel.
Specificatie |
Waarde |
Vierkante pijp afmeting |
20x20-60x60mm |
Rechthoekige pijp afmeting |
20x25-40x80mm |
Materiaal |
Q235 |
Snelheid |
Max. 100m/min |
Snijlengte |
6-12m |
Precisie |
±3mm |
Aandrijfmotor |
15kw servomotor (yaskawa Japan) |
Voedingsmotor |
4.4kw servomotor (yaskawa Japan) |
Snijmotor |
11KW variabele frequentiemotor |
6. 200 Kw Hoogfrequente Lasser
- Water-naar-water koeltype
- Alles-in-één model
- Parallelling type
