Hoogfrequente gelaste pijpleiding automatisch op maat gemaakt HG60x60x3

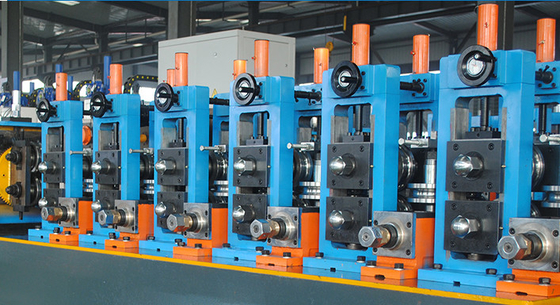

Grote Afbeelding : Hoogfrequente gelaste pijpleiding automatisch op maat gemaakt HG60x60x3

Productdetails:

Plaats van herkomst:	Hebei
Merknaam:	TengTian
Certificering:	CE, ISO9001, BV
Modelnummer:	HGF60

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1 reeks
Prijs:	Negotiate
Verpakking Details:	De uitvoer waterdichte en Zeewaardige verpakking.
Levertijd:	60 het werkdagen
Betalingscondities:	L/C, T/T
Levering vermogen:	50 reeksen/Jaar

Contact

Gedetailleerde productomschrijving

Naam van het product:	Hoogfrequente gelaste pijpleiding automatisch op maat gemaakt HG60x60x3	Dikte van de spoel:	1-3 mm
Breedte van de spoel:	80240mm	Inwendige diameter:	φ480·φ510 mm
Buitendeursdiameter:	φ1000·φ1800 mm	Versnelling:	Maximum 100m/min
Garantie:	Eén jaar	Materiaal:	Lage koolstof HRC
Sleutelwoorden:	Hoogfrequent gelaste pijpmolen
Markeren:	60x60mm molen van de hoge frequentie de gelaste pijp , 3mm molen van de hoge frequentie de gelaste pijp , de aangepaste molen van de hoge frequentie gelaste buis

Hoofdparameters en specificaties:

Materiaal Specificaties:

conform met de norm YB189-64
Materiaal	Staal van koolstofarme waarde en staal van lage legeringswaarde voor constructies
Mechanische eigenschappen	σb≤380Mpa,σs≤275MPa
bandbreedte	80 ̊240 mm
banddikte	1.0·3.0 mm
Identificatie van spoelen	Φ508 mm
O.D. van spoelen	φ1800 mm
Gewicht van de spoel	≤ 3T

Specificatie van gelaste buizen

Vierkant buisgrootte	19.1 × 19.1 -- 50.8 × 50.8 mm
Rechtehoekige buis	19.1×38.1-25.4×76.2 mm
buisdikte	1.0-3.0 mm
Afwerking van de buislengte	6-12 m
Precisie van de snijlengte	± 2 mm
Snelheid van vorming	40-100 m/min

Elektriciteit, water en luchtvoorziening

Kracht	Vermogen van de lijn	Ongeveer 450 kW
Kracht	Stroombron	480V/60Hz/3fasen
Circulatie koelwater	Stroom	20 T/h ¥30 T/h
Circulatie koelwater	Poolvolume	30 m³
Gecomprimeerde lucht	Stroom	5 m³/min
Gecomprimeerde lucht	Druk	5·11 kg/cm²

Werkplaats vereisen:

6 m breed, 70 m lang, ten minste 5 m hoog van de plafondrails tot de grond.

III.. Parameters en specificaties van elke machine:

(1) Dubbele kegel ontroller

De openrol is van de structuur van dubbele uitbreiding en cantilever mandrels.Het hoofdgebouw is uitgerust met een handmatig systeem om aan de behoeften van de uitbreiding te voldoen., samentrekking en remmen van de mandrels

OD van spoel	φ1800 mm
ID van de spoel	Φ508 mm
Breedte van de band	80-240 mm
Dikte van de band	1.0-3.0 mm
Gewicht van de strip	Max3.0T
Tipe uitbreiding	handleiding
Breuk	Pneumatisch rijden

(2) Automatische scheer- en lasmachine

De scheerlasser is een belangrijk onderdeel van de leidinglijnapparatuur en wordt hoofdzakelijk gebruikt voor het snijden van de niet-normale staalbandkop of -proef.en vervolgens het verbinden van de laatste strip staal proef met de volgende strip hoofd om ervoor te zorgen dat de verwerking door te gaan.

Breedte van de strook	80-240 mm
Dichtheid van het laswerk	1.0-3.0 mm
Snijtype	hydraulisch
Sweismodus	Automatisch
Pneumatische druk	0.5MPa
Werkcyclus	Max.300 seconden

Spiraalaccumulator

Deze machine wordt gebruikt tussen de scheren lassen machine en de mainframe (vorming maatmachine).De continuïteit van de productie van de hoofdmachine (vormmachine) wordt binnen een bepaalde tijd gewaarborgd en er is voldoende staal in de band opgeslagen..
Deze machine bestaat hoofdzakelijk uit een voedingsgeleiderrol, een voedingsclamp, een looper, een ontladingsapparaat en een elektrisch besturingssysteem.
voedingsinrichting: voornamelijk samengesteld uit een frame, een motor, een rem, een universele aandrijfschaal van een reducer, een knijprol en een pneumatisch systeem met geleidingsrol.Wanneer de voeding moet worden gestoptHet kan de motor en de klemvoederrol stoppen van het draaien, en de rotatiesnelheid van de elektromotor en de voedingssnelheid kunnen worden ingesteld door de elektrische bediening.
Looper body assembly: Het bestaat voornamelijk uit motor, machinebasis, binnenste omtrekrol, middelste ontladingsrol, buitenste ringrol en drukrol, enz.Het kan de strip staal opgeslagen verzonden door de clip voedingsapparaat en kan uit het midden van de ontlading roller wordt ingetrokken.
Ontladingsinrichting: bestaat uit een beugel, een geleidingsrolgroep, een bovenste en onderste uitlooprol en een snelheidsmeter.Het kan horizontaal de in het looper lichaam opgeslagen stalen riem in de vormingseenheid introduceren en het apparaat.

Dikte	1.0-3.0 mm	Breedte	80-240 mm
Voordeel	Bewaaringsmateriaal meer Geen staking om het staaloppervlak te strippen	Voedingssnelheid	Max 200 m/min
Draagmotorvermogen	AC 15 kW	Motorvermogen van de accumulator	AC 15 kW
Diameter van de opslagplaats	4.2 meter

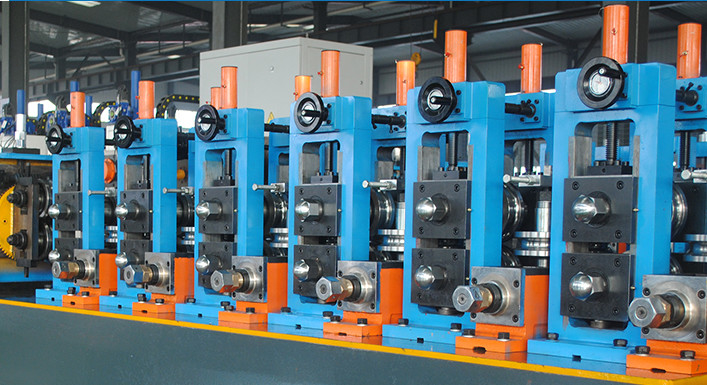

Vormmachine en maatmachine

DEEL 1.met een gewicht van niet meer dan 10 kg

De stalen band gaat in de vormstaander en dan in het vormende deel in een ronde vorm.

Kenmerken	Horizontale rol omhoog en omlaag aanpassingswijze,worm gear aanpassen,en kan afzonderlijk worden aangepast
	de onderas is actief
	gelijkstellingsas met compensatiepad
Technische parameters	Horizontale standhoeveelheid	6
	Horizontale asdiameter	65 mm
	Materiaal voor horizontale assen	42 Crmov
	vormsnelheid	40-100 m/min
	motor	DC90 kW
	materiaal van het niveaustandaard	Lassen van staalplaten

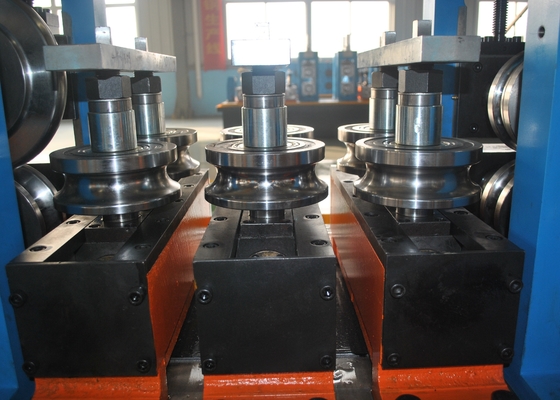

	verticale stand hoeveelheid	2
	verticale asdiameter	35 mm
	Verticaal asmateriaal	40Cr
	Universaal standje	3

DEEL 2.Slijmgids voor het lassen en de klemrolstand,slijmkraan

De drukrol is om de rand van de buis die is verwarmd tot de lastemperatuur te persen, door rollen te persen die een bepaalde druk geven om het lasdoel te bereiken.

Een laspersknipper wordt gebruikt voor het schrappen van de lasnaad en het verwijderen van de buitenkant van de slijm.Schrapers kunnen worden ingesteld en hebben de snelle lift functie door camEr zijn twee dragerrollers onder de messtand, om de overstroming van het schrapen te dragen, en achter de kralenmaaier met een horizontale steun voor het polijsten.

Schrootmes	2 sets
Structuur van de klemrolstand	5 rollen persen
de diameter van de klemrol-as	50 mm
de diameter van de klemrol-as	40Cr

DEEL 3.Waterkoelingseenheid: materiaal: las van stalen platen

DEEL 4. afmeting

De ronde buis na het dimensioneren deel in de vereiste diameter en vorm

Technische parameters

Universele hoeveelheid	4
Horizontale asdiameter	65 mm
Materiaal voor horizontale assen	42 Crmov
motor	DC-motor van 90 kW
materiaal van het niveaustandaard	Lassen van staalplaten
Verticaal asmateriaal	40Cr
Kalkoenkop	2 sets

DEEL 5. versnellingsbak

Hoeveelheid versnellingsbakken	13
Materiaal van de versnellingsbak	Lassen van staalplaten
Gereedschapsmateriaal	20CrMnTi
Hardheid van het tandwiel	HRC 58-62
Materiaal van de versnellingsas	40 Cr
Hardheid van de versnellingsas	HRC40-45
Hoeveelheid reducerdoos	2

(5) koud

De koude zaag gebruikt om nauwkeurig te snijden alle soorten frame buis automatisch.Deze eenheid heeft het goede precieze dimensie voordeelDe machine heeft het beste voordeel, dus de snelle mogelijkheid en nauwkeurige verwerking, zonder Burr is dit voordeel.
Ruimte Pipe grootte	20x20-60x60 mm
Rechtehoekige buisgrootte:	20x25-40x80 mm
Materiaal	Q235.
Versnelling	Max. 100 m/min.
Snijlengte	6-12 m
Precisie	± 3 mm
aandrijvingsmotor	Servomotor van 15 kW (Yaskawa Japan)
Voedingsmotor	4.4kw servomotor (Yaskawa Japan)
Snijmotor	11 kW variabele frequentiemotor.
