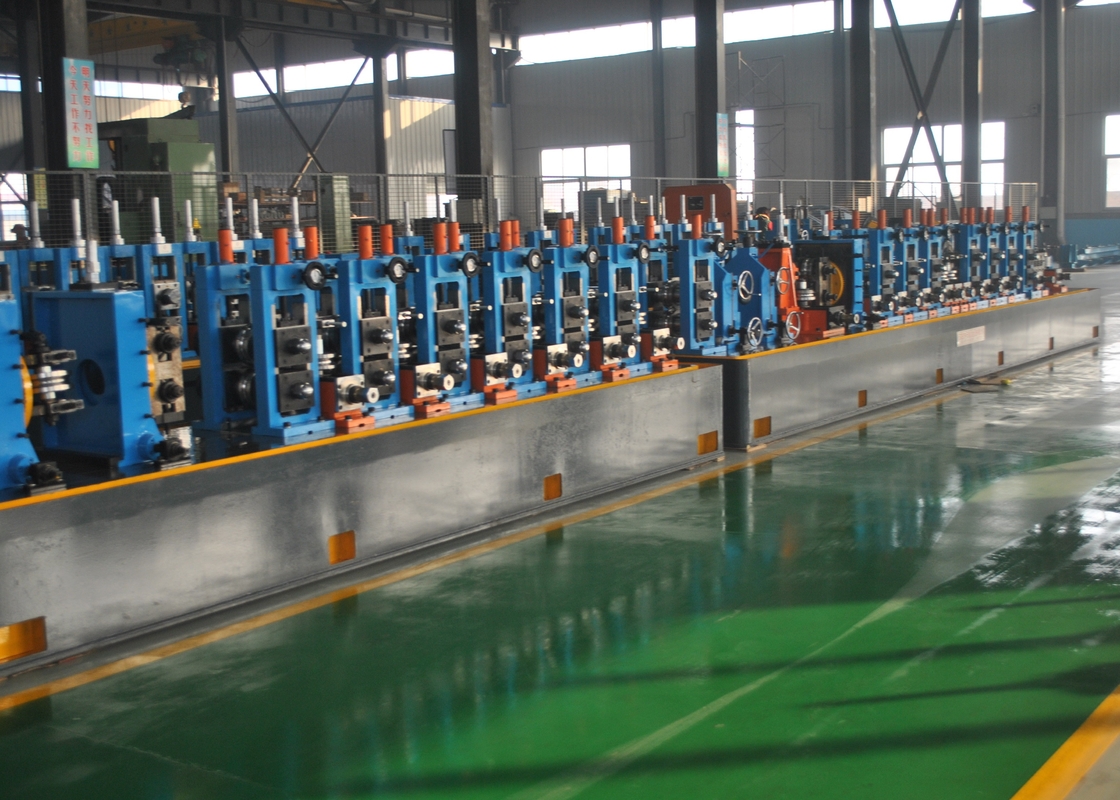

Hoogfrequente gelaste pijpleiding 1-4 mm Dikte 50-101,6 mm Diameter

De HG114 hoogfrequente gelaste buismolenlijn is ontworpen om gelaste pijpen met een diameter van 50 ～ 101,6 mm te produceren met een wanddikte van 1,0 ～ 4,0 mm, inclusief vierkante, rechthoekige en vervormde pijpen van overeenkomstige afmetingen. Met rolpasontwerp levert deze productielijn gelaste stalen buizen met uitstekende bewerkingskwaliteit en een hoge precisie -montage.

De HG114-productielijn is ontworpen voor verbeterde operationele eigenschappen, verbeterde veiligheid en lagere rolkosten en maakt gebruik van een ontwerp met dubbele Radius gaten voor maximale efficiëntie.

• Materiële specificaties:Voldoet aan de standaard YB189-64 (laag koolstofstaal en lage legeringsstaal)
• Mechanische eigenschappen:σb≤520MPa, σs≤340mpa
• Stripbreedte:160 ～ 320 mm
• Strip dikte:1.0 ～ 4,0 mm
• Pijpdiameter:φ50 ～ φ101,6 mm
• Snijdlengte:4 ～ 6m (± 0 ～ 3 mm precisie)
• Snelheid vormen:20 ～ 60m/min

Workshopvereisten: 8m breedte x 100 m lengte x 5 m minimale plafondhoogte

Volledige workflow van spoel naar eindproduct:

Spoelbelasting → Snijden/lassen → Accumulator → Vormen → HF-lassen → Debureren → Koeling → Grootte → rechtmaken → Koud snijden → Verzending → Verpakking → Opslag

• Dubbele uitbreiding cantilever mantrel ontwerp
• Pneumatisch systeem voor uitbreiding/contractie/remmen
• Spoelcapaciteit: φ1000-1600 mm OD, φ480-510mm ID
• Max Strip Gewicht: 5t

• Hydraulische cilindergestuurde bovendrukrol
• 3kW AC Motoraandrijving
• Aanpasbaar aan verschillende spoelgroottes

• Hydraulische afschuifsnij
• Automatische lasmodus
• Handgrepen 160-320 mm breedte, 1,0-4,0 mm dikte

• Max materiaalsnelheid: 180 m/min
• 37 kW Accumulator Frame Motor
• Geen oppervlakteschade aan stripstaal

• Verwarmt lasoppervlak tot 900-950 ° C (15 mm breedte)
• 500 kW medium frequentie voeding
• Temperatuur/snelheid gesloten lusregeling

• Precisie snel snijden
• 22 kW Servo Drive Motor
• 5,5 kW voedingsmotor met rem

• PLC -gecontroleerde automatische werking
• Processen 8-12 stukken/min
• Behandelt pijpen tot 6m lengte

• Hydraulische pers van 4 stations
• Max testdruk: 5MPa (50Bars)
• Radiaal afdichtingsontwerp
• Tests 4 pijpen tegelijkertijd

Een jaar garantie voor gratis vervanging van componenten die zijn beschadigd onder normaal werking. Technische ondersteuning beschikbaar binnen 48 uur na kennisgeving tijdens de garantieperiode. Reparatiediensten na de war beschikbaar (onderdelenkosten gedragen door koper).
