HG63x3 high frequency straight welded pipe productielijn wordt gebruikt voor de productie van gelaste stalen pijp van Φ25mm-Φ63mm met 1,5mm-3.0mm van de wanddikte, kan geprofileerde pijp 20X20-50X50mm produceren,dikte 1Nadat we geavanceerde pijpleidingstechnologie van zowel het buitenland als binnenland hebben geabsorbeerd,Onze innovatieve ontworpen productielijn en elke enkele eenheid van de productielijn is niet alleen economisch maar ook praktisch.

II.Basis Voorwaarden:

2.1Staalpijpen specificatie

2.2Strip staal

2.2.1 Breedte van de staalstrook: 80 mm-200 mm Dikte van de staalstrook: 1,5 mm-3 mm

2.2.2 laagkoolstaal en laaggelegeerd staal: δb≤500Mpa σs≤235MPa

2.2.3 Stalen bandspoel: binnendiameter: Φ550-610 mm (afsluitend bevestigd door koper)

2.2.4 Buitenste diameter: 1000 mm-1800 mm (afsluitend bevestigd door de koper)

2.2.5 Gewicht van de stalen band: max 3,5 ton

2.3 Elektrische geïnstalleerde capaciteit: ongeveer 400 kW Stroomvoorziening: 380 V, 50 Hz (volgens lokale autoriteiten)

2.4 Vormsnelheid: max. 90 m/min.

P.S.: Max. diameter & max. dikte komt niet overeen met de max. snelheid

2.5 Grootte van de hele lijn: ca. 60x6m

III.De technische stroom van de productie lijn

Scroll up → Uncoil → Snijkop, staart → Strip Staal kop-staart achterste lassen → Spiraal accumulator

→ Vorming → Hoogfrequente inductielassen → Verwijderen van externe bult → Afmeting → Snijden

→ Controleer en verzamel → Weeg → Markeer → Toegang tot het magazijn

IV.De uitrusting en de voornaamste parameters van de Eenheid:

• Hydraulisch dubbel- Een kegel. Deeltjes

Deze apparatuur heeft een dubbele kegel met hydraulische klemmen. De kop van de kegels van de ontroller klemt de stalen spoel met de functie van een kegelverhuizende cilinder.Vervolgens druk rol van de eindopener beweegt naar beneden om de stalen spoel strakkerAls de kop van de stalen spoel naar de spoel draait, zal deze de kop van de spoel scheppen en platmaken.

Inwendige diameter van het bandstaal:Φ 550-610 mm

Buitenste diameter van het bandstaal:Φ max=1800 mm Breedte van het bandstaal: 80 mm-200 mm

Dikte van de bandstaal: 1,5 mm-3,0 mm

Maximaal gewicht van de bandstaal: 3,5 ton

2.Scheren Lasmachine

Functie:

Het wordt gebruikt om parallel de staart van de staalstrook, die net in de accumulator is gegaan, en de kop van de strook die uit de openrol komt, te snijden en deze vervolgens samen te lassen.

Structuur:

Hydraulisch scheeren en handmatig lassen Strip staal breedte: 80mm-200mm Strip staal dikte: 1.5mm-3.0mm Centering manier: handmatig

De spiraalaccumulator wordt gebruikt om staalstrook continu van de ontroller te ontvangen en tegelijkertijd de staalstrook continu aan de vormingseenheid te leveren.De reserveringscapaciteit kan worden gecontroleerd door middel van een spiraal parallelHet omtrekverschil van de buitenste en de binnenste parallel vermenigvuldigd met het aantal parallelle is het reserveringsvermogen.Er zijn gids rol ondersteunende stand en torsiegebied in de voorkant van de spiraal accumulatorDe staalstrook wordt van horizontale staat naar verticale toestand gedraaid.voertuig terugtrekkingsrolletjes kan strip staal veranderen van horizontale staat naar verticale staatHet voertuig wordt aangedreven door een elektrische machine, die door een bedieningstafel wordt bediend.

Breedte van staal: 80 mm-200 mm

Dikte van de bandstaal: 1,5 mm-3,0 mm

Bewaarlengte: 400-1000 mm

Maximale uitgangssnelheid: gelijk aan de snelheid van de hele lijn.

Arbeidsstijl: buiteningang en binnenuitgang

Diameter:4.2m

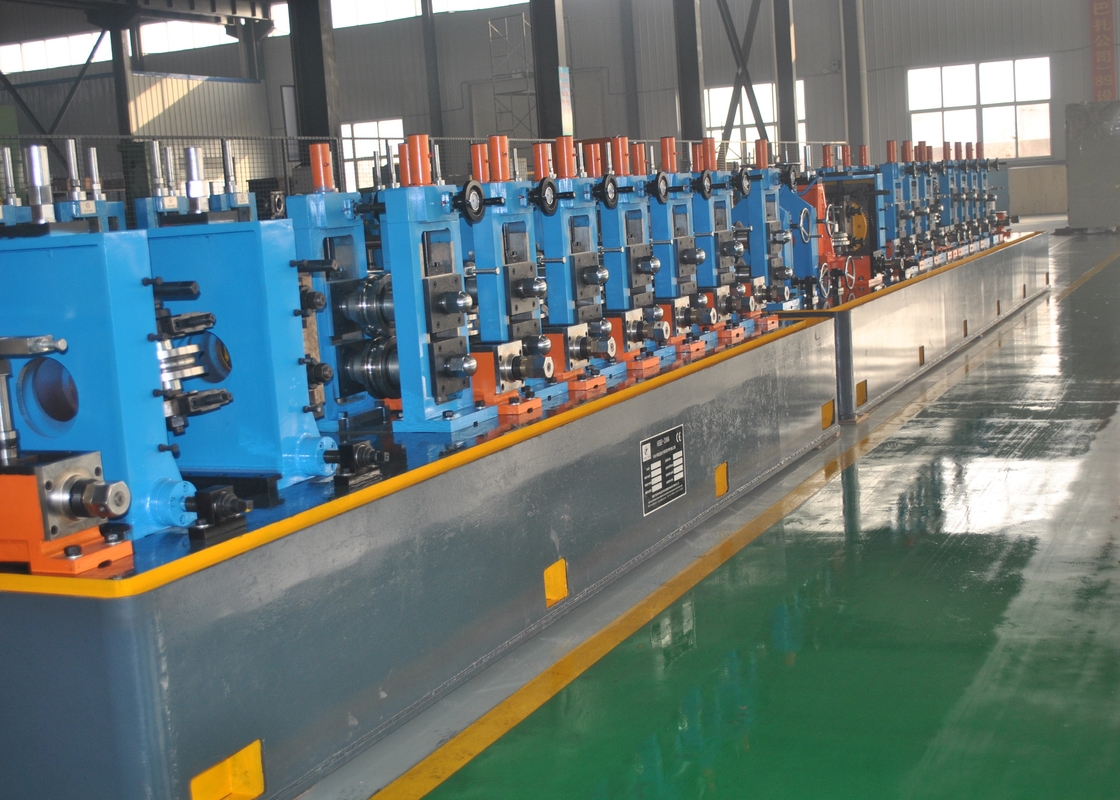

4.Vormings- en groottemolen

Vorming Afdeling:

Horizontale rolstand: 7 Verticale rolstand: 9

Verwarmingssectie:

Gidsrolstand; Squeeze Roll Stand; Lasskrappingsstand; Slijpstand; Waterkoeling

Afdeling afmetingen:

Horizontale rolstand: 5 Verticale rolstand: 5

Turken Kop:2 sets (4 rollen)

Centrale gelijkstroommotor:Voor het vormen van de sectie: 75 kW 1 set;

Grootte: 75 kW 1 set

Hoofd Verminder:2 sets

Hoofdstructuur en prestaties van apparatuur

Voedingssets

Hoofdzakelijk aan de bovenste en onderste limiet van strip staal, gemakkelijk voor strip uit de lus soepel in de vormmachine, voorkomen strip bobbing op en neer.

Bestaat uit een paar rollen en een linker- en rechterbeugel, het rollenmateriaal is Gr15, hoogfrequente afzuigproces.de linker- en rechterbeugel is de lasstructuur van de stalen plaat

Vier rollen passieve levelermachine

Voornamelijk om de stalen strip af te vlakken, zodat de strip soepel in de machine komt, om te voorkomen dat de strip omhoog en omlaag beweegt

Met behulp van de bovenste 2 onderste 3 vijf rolletjes type structuur, kunnen de bovenstaande twee rolletjes zelfstandig worden ingesteld, respectievelijk om de vrijheid van de bovenste en onderste rol te regelen, het gelijkmakende effect te garanderen,het materiaal van de evenwichtige rol is Gr15, hoogfrequente blussing, blussingshardheid HRC58-62

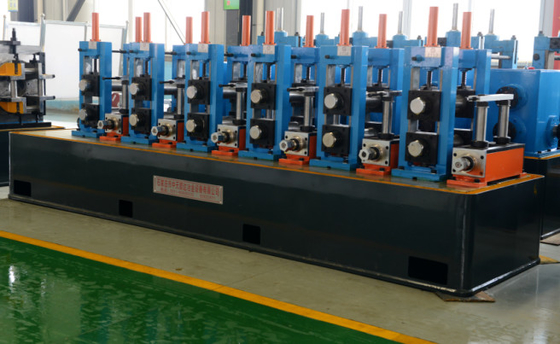

Horizontale rolstand

Het horizontale rolframe is het belangrijkste onderdeel van de vorm- en maatfabriek, door de strip in de buis te plaatsen en de maatnauwkeurigheid van de stalen buis te garanderen.horizontale rolstand met portierstructuur, zijdelingse rollenwisseling

Diameter van horizontale rollenas is F65 mm; materiaal is 40Cr; hoogfrequente blussing. Verticale rolstand

Verticale roll stand is de belangrijkste onderdelen van de vorming en dimensionering molen, de belangrijkste hulp horizontale roller vervorming, voorkomen strip rebound, absorberen van een deel van de rand van de wacht rekken

Verticale rolstand neemt een enkele schroef aanpassingsoperatie, op de rollenwisseling

De diameter van de rollenas is F40 mm, het materiaal is 40Cr, hoogfrequente blus.

conditionering na ruw draaien en vervolgens tot het draaien, na het draaien tot het draaien, hoogfrequente blussing, blussingshardheid HRC45-55, slijpen na hoogfrequente blissing,het oppervlak ruw is minder dan 0.8, de coaxiale graad is kleiner dan 0.02, is de uitloop van het gezicht kleiner dan 0.02

Gidsstand voor het lassen van naad

Sweis Naad Guide Stand is voornamelijk de controle van de grootte van de opening hoek en de richting van de las, de las nauwkeurig in de extruderrol, om de laskwaliteit te waarborgen,gids roller frame kan plus of min 20 graden langs de pijpleiding as rotatie, aanpassen omhoog en naar beneden, en rond.

Squeeze Roll Stand

Squeeze Roll Stand is voornamelijk de hoge frequentie verwarming buis billet extrusie in gelaste buis, is een belangrijk onderdeel van de garantie las kwaliteit,de structuur van het extruderend rolframe is gelijk aan die van de verticale rol

Squeeze Roll Shaft Dia. is Ф45mm; materiaal is 40Cr; hoogfrequente blussing.

Bewerking van de grond na ruw draaien en vervolgens voltooiing van het draaien, na voltooiing van het draaien behandeling met hoge frequentie, slijpen na hoge frequentie

Verwijder externe burr Device

Het wordt gebruikt voor het schrappen van de lasnaad en het verwijderen van de buitenkant van de schroef. Het bestaat uit twee snijmachines om afwisselend te gebruiken.Schrapers kunnen worden ingesteld en hebben de snelle lift functie door camEr zijn twee dragerrollers onder de mesresting om de overtrekking van het schrapen te dragen.

Waterkoeling

Het wordt gebruikt om het lasgebied af te koelen om ervoor te zorgen dat de stalen buizen precies worden gestreken.

Ruwe rechtstellingsmachine
