Hoogfrequente gelaste pijpleiding HG63x3.0mm voor stalen buizen

Name: Hoogfrequente gelaste pijpleiding HG63x3.0mm voor stalen buizen
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG63
Price: 50,000.00 USD
Availability: InStock

Productdetails:

Plaats van herkomst:	Hebei
Merknaam:	TengTian
Certificering:	CE, ISO9001, BV
Modelnummer:	HG63

Gedetailleerde informatie

Plaats van herkomst:

Hebei

Merknaam:

TengTian

Certificering:

CE, ISO9001, BV

Modelnummer:

HG63

Product name:

Hoogfrequente gelaste buisfabriek HG63x3.0mm Gelaste buisfabriek Straight Electric

Dikte van de spoel:

1.53mm

Breedte van de spoel:

80-200 mm

Binnendiameter:

φ550·φ610 mm

buitendiameter:

φ1000·φ1800 mm

Snelheid:

Maximaal 90 m/min

Garantie:

Een jaar

Materiaal:

Lage koolstof HRC

Keywords:

High Frequency Welded Pipe Mill

Markeren:

High Light

Markeren:

de 63mm gelaste machine van de buismolen

de rechte elektrische gelaste machine van de buismolen

3.0mm molen van de hoge frequentie de gelaste pijp

Handelsinformatie

Min. bestelaantal:

1 reeks

Prijs:

$100000 to $1 million

Verpakking Details:

De uitvoer waterdichte en Zeewaardige verpakking.

Levertijd:

60 het werkdagen

Betalingscondities:

L/C,T/T

Levering vermogen:

50 reeksen/Jaar

Productbeschrijving

Hoogfrequente Gelaste Pijpenfabriek HG63x3.0mm

Productspecificaties

Attribuut	Waarde
Spoeldikte	1.5-3mm
Spoelbreedte	80-200mm
Binnendiameter	φ550～φ610mm
Buitendiameter	φ1000～φ1800mm
Max. Snelheid	90m/min
Garantie	Een jaar
Materiaal	Laag koolstof HRC

Productoverzicht

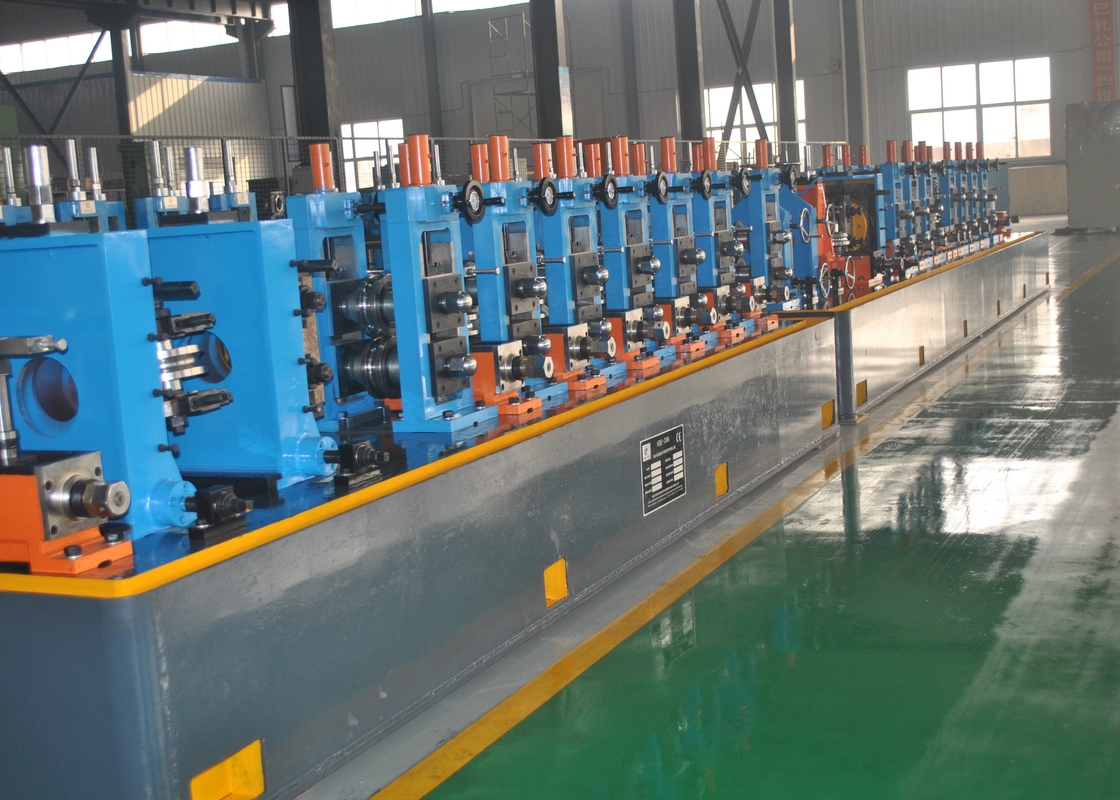

De HG63x3 hoogfrequente rechtgelaste pijpproductielijn produceert gelaste stalen buizen van Φ25mm-Φ63mm met een wanddikte van 1,5mm-3,0mm, geschikt voor het produceren van profielbuizen 20X20-50X50mm. Deze innovatieve productielijn, die geavanceerde binnenlandse en internationale pijpmakende technologieën combineert, biedt zowel economische als praktische oplossingen.

Technische specificaties

Specificaties Ronde Pijp	φ25-φ63mm, Dikte: 1.5-3.0mm
Specificaties Vierkante Pijp	20X20-50x50mm, Dikte: 1.5-3.0mm
Breedte Stripstaal	80mm-200mm
Dikte Stripstaal	1.5mm-3.0mm
Elektrisch Geïnstalleerd Vermogen	Ongeveer 400KW
Vormingssnelheid	Max. 90m/min
Afmetingen Productielijn	Ca. 60X6m

Technische Stroom Productielijn

Scroll omhoog
Afwikkelen
Kop en staart snijden
Lasverbinding kop-staart stripstaal
Spiraalaccumulator
Vormen
Hoogfrequent inductielassen
Verwijderen externe braam
Dimensioneren
Snijden
Controleren & verzamelen
Wegen
Markeren
Toegang tot magazijn

Belangrijkste componenten

Hydraulische Dubbele-Conus Afwikkelaar: Beschikt over dubbele-conus hydraulische klemming met conus bewegende cilinderfunctie. Binnendiameter: Φ550-610mm, Buitendiameter: Φ max=1800mm.

Schaar & Lasser: Parallel snijdt de uiteinden van de strips en last ze aan elkaar. Verwerkt stripbreedte: 80mm-200mm, dikte: 1.5mm-3.0mm.

Spiraalaccumulator: Levert continu stalen strip aan de vormeenheid. Opslaglengte: 400-1000mm, Diameter: 4.2m.

Vorm- & Dimensioneringsmolen: 7 Horizontale Rolstanden, 9 Verticale Rolstanden. Hoofdmotoren DC: 75Kw elk voor vorm- en dimensioneringssecties.

200Kw Hoogfrequente Lasser: Water-naar-water koeltype, alles-in-één model, parallel type.

Details van de Apparaatstructuur

Voedingsset: Regelt de boven- en ondergrenzen van het stripstaal voor een soepele werking
Vijf-Rol Passieve Nivelleerder: Nivelleert stalen strip met behulp van een bovenste 2/onderste 3 rollenstructuur
Horizontale Rolstand: Belangrijk onderdeel voor de vorming van pijpbillets met Φ65mm assen
Verticale Rolstand: Enkele schroefafstelling met Φ40mm assen
Lasnaadgeleidingsstand: Regelt de openingshoek en lasrichting (±20° afstelling)
Persrolstand: Extrudeert pijpbillets met Φ45mm assen
Verwijder Externe Braam Apparaat: Dubbel snijsysteem voor het schrapen van de lasnaad
Waterkoeling: Combineert sproeien en waterbad voor precieze rechtrichting
Ruwe Rechtrichting Apparaat: Twee sets van vier-rollen rechtrichting met driepuntsmethode

Transmissiesysteem

Cardan-as Assemblage: Verbindt de versnellingsbak met de horizontale rolstanden met overbelastingsbeveiligingsfunctie.

Reductie Versnellingsbak: Secundaire schroefboogtandwielreductie met 20CrMnTi kegeltandwielmateriaal voor duurzaamheid.
