HG127 High-Frequency Welded Pipe Production Line is ontworpen voor het produceren van gelaste ronde buizen met een diameter van Ф40 ∼127 mm en 1,5 ∼4.5 mm in wanddikte en 40×40--100×100 mm vierkante buizen met een dikte van 1.5-4.5 mm en vervormde buizen van de overeenkomstige grootte.

• Hoofdparameters en specificaties:

• Materiaal Specificaties:

conform met de norm YB189-64

Materiaal: laagkoolstofstaal en laaggelegeerd bouwstaal

Mechanische eigenschappen: σb≤520Mpa,σs≤365MPa

bandbreedte: 160 ∼ 400 mm

banddikte:1.5·4.5 mm

径Binnendiameter van de spoelen:φ508φ610mm

Buitenste diameter van de spoelen:φ1500φ2000mm

Gewicht van de spoel: ≤ 10,0 T

• Specificatie van gelaste buizen

• Ronde buisdiameter: φ40 φ127 mm

Vierkant buisgrootte: 40×40-100×100 mm

• Ronde buisdikte:1.5·4.5 mm

Dikte van de vierkantpijp:10,5-4,5 mm

• Lange afwerking van de buis: 4 ‰ 12 m
• Snijnauwkeurigheid: ± 1,5 mm

• Snelheid van vorming:75X45 80m/min;100X100 60m/min
• Elektriciteit, water en luchtvoorziening

• Werkplaats vereist:

6 m breed, 100 m lang, ten minste 5 m hoog van de plafondrails tot de grond.

• Productieproces:

Loading van de spoel → Onrolling → Snijden en lassen → Horizontale spiraal accumulator → Vormen, HF lassen, afkoelen, afstemmen, rechtzetten →snijzaag → Verpakken → opslag

• Hoofdparameters van elke eenheid.

• dubbele kegel HydraulischDeeltjes

De openrol is van de structuur van een kegel. Het bestaat uit twee hoofdonderdelen: het hoofdlichaam en de vaste basis. Het hoofdlichaam is uitgerust met een pneumatisch systeem om te voldoen aan de behoeften van uitbreiding,het samentrekken en remmen van de mandrels.hydraulische uitbreiding en pneumatische aandrijving

• met een breedte van niet meer dan 50 mm,

Deze eenheid wordt hoofdzakelijk gebruikt om de nieuwe stalen kop van de spoel in de platte eenheid te brengen.

Vermogen van de motor met rechte kop: AC1.5KW

verwerkingsdruk:7Mpa

De niveaueenheid met 2 rollen knijp en 5 rollen niveaueenheid.

de diameter van de knijprol:Ф180mm

Diameter van de evenwichtige rol:Ф120mm

knijp- en niveaumotor:15 kW

• automatische scheer- en lasmachine

Scheren en lassenwordt gebruikt om de onregelmatige uiteinden van de banden te snijden en vervolgens de banden te verbinden door te lassen.

•  horizontale accumulator

Deze eenheid bestaat hoofdzakelijk uit een pers- en draagmateriaalapparaat, een accumulatorassemblage, een draagmateriaalunit, een elektrische besturingsunit.

Voedingstoestel

Het belangrijkste onderdeel is het frame, de elektromotor, de remeenheid, de cirkelende richting van de krachtas van de verlagingssnelheid, de druk- en draagrol, het drukluchtsysteem van de geleidingsrol, de geïnspecteerde snelheidseenheid;Het kan het strip staal te leveren aan de accumulator en de gemiddelde tijden zal het de draag snelheid informatie over te dragen aan het elektrische besturingssysteem, wanneer we eisen stop dragen van het materiaal naar deze eenheid, het zal stoppen rollen naar de elektromotor en druk & dragen van het materiaal rollen door de pauze,en kon ook de snelheid aan te passen aan de elektrische motor en de eenheid dragen materiaal snelheid dragen.

Accumulator frame assembly: omvat de elektromotor, frame, inner circle roll, out circle roll en drukrol.Het kan worden gebruikt voor het opslaan van de strip staal materiaal van de pers & dragen eenheid en het kan worden getrokken uit het midden van de stuur-off materiaal rol.

Verwijderingsmateriaal: omvat frame, leidingsrichtingsrolletjes, leidingsrolletjes van hoge of lagere plaats.Het kan het streep staal te vormen systeem te dragen en de uitvoeren materiaal snelheid informatie naar elektrische besturing apparaat.

technische parameters

Werkwijze: vaste cirkel

diameter:5.0M

Voordeel: meer materiaal wordt opgeslagen, geen slag op het strijksteloppervlak

dikte van de stalen spoel:10,5-4,5 mm;

breedte:160-400 mm

draagmateriaal snelheid:Vmax=120m/min

rechtstreeks elektrisch motorvermogen van de pers & draag: 30 kW

de elektromotor van het accumulatorframe: 55 kW

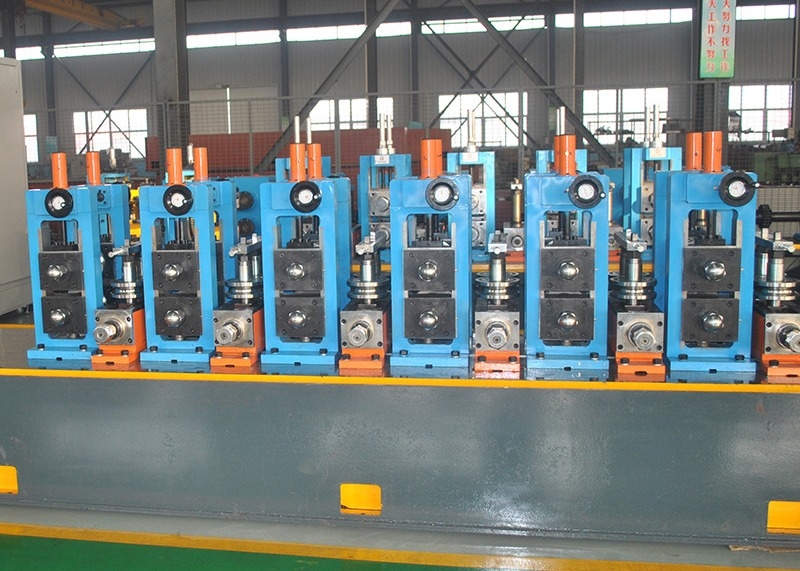

• Vormings- en groottemolen

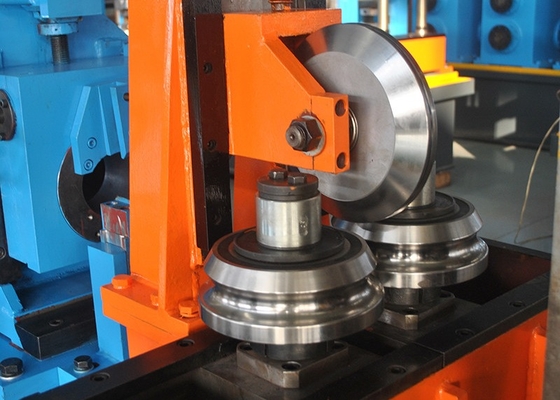

De molen voor het vormen en afmeten van rollen gebruikt het principe van rolvorming en hoogfrequente inductiesweis.De strip wordt gevoed in de vormmachine door de voeding apparaat in de molen en de vorming roller voortdurend draaien en druk de strip in de vereiste vormDoor de huid en het verwante effect wordt de hoogfrequente stroom geconcentreerd op het lasgewricht dat snel wordt verwarmd en de lastemperatuur bereikt.

vormingssnelheid: 75X45 ∼80m/min; 100X100 ∼60m/min

afwerking ronde buisdiameter: 40 tot 127 mm

afwerking ronde buisdikte:10,5-4,5 mm

afwerking vierkant buisgrootte:40*40-100*100 mm

afwerking van de vierkante buisdikte:10,5-4,5 mm

hoofdmotor: DC 160KW+160KW

• koudzaag

gebruikt om de buizen automatisch op de juiste lengte te snijden, mits de buizen continu met hoge snelheid van de molen afgeleverd worden.

Ronde buisdiameter:Φ40-130 mm,dikte:1.2-5.0 mm, Q235 OF onder de graad.

Motor met aandrijving22 kW.(15 SERVO(YASKAVA)

Voedingsmotor:5.5 kW 4.4 SERVO(YASKAVA)

motor voor het snijden van messen:22KW18.5 servo(gemaakt in China)

Voedingstype:servo-multi-sectie voeding,

maximale snelheid 60 m/min

Klemgereedschap: groep 3;

Strak vermogen:hydraulisch

Draagketen:staal

blaad:met een breedte van niet meer dan 600 mm,Dag550 mm;

model van de snijmachine:150

lengte van het rek:4.5 meter

dementie:5600*1800*1400 mm

•  Transittabel

Na het snijden, loopt de eindpijp op de transitafel, dan gebruik je de automatische eenheid om het in een stapel bureau te zetten.
