Ronde Pijp: | φ40~φ127mm | Vierkante Pijp: | 40×40100×100mm |
---|---|---|---|
Dikte: | 1.54.5mm | Gegalvaniseerde rollen en HRC: | b≤520Mpa σs≤365MPa |
Het gewicht van de staalstrook: | Maximum 10T | Omvat: | uncoiler, recht hoofd en snuifje nivellerende machine, scheerbeurt en lasser, spiraalvormige accumul |
Garantie: | Één Jaar | Materiaal: | Lage koolstof HRC |
Hoog licht: | 127mm HF gelaste buismolen,de lage molen van de legeringshf gelaste buis,127mm molen van de hoge frequentie de gelaste pijp |
HG127 de Gelaste Pijpproductielijn wordt met hoge frekwentie ontworpen om te produceren gelast om pijpen van Ф40~127mm in diameter en 1.5~4.5mm in muurdikte evenals 40×40--100×100mm vierkante pijpen met dikte van 1.54.5mm en misvormde pijpen van de overeenkomstige grootte. Goedkeurend het ontwerp van de broodjespas, kan de productielijn gelaste staalpijpen met goede kwaliteit vervaardigen het machinaal bewerken en hoge precisie het assembleren.
Het in overeenstemming zijn met de YB189-64-norm
Materiaal: Laag koolstofstaal en laag legerings bouwstaal
Mechanische eigenschappen: σb≤520Mpa, σs≤365MPa
strookbreedte: 160~400mm
strookdikte: 1.5~4.5mm
径 binnendiameter van Rollen: φ508~φ610mm
Buitendiameter van Rollen: φ1500~φ2000mm
Rolgewicht: ≤10.0T
Vierkante pijpgrootte: 40×40100×100mm
Vierkante pijpdikte: 1.5 - 4.5mm
1 | Macht | Machtsvolume van de Lijn | Approx.900KW |
Krachtbron | 380V/60Hz/3phases | ||
2 |
Omloop Koelwater |
Stroom | 20T/h~30 T/h |
Poolvolume | 30m3 | ||
3 |
Samengeperste Lucht
|
Stroom | 5m3/min |
Druk | 5~11kg/cm2 |
brede 6m, 100m snakken, minstens 5m hoog van Plafondsporen aan Grond.
De rollading → die het →Cutting ontrollen en →Horizontal Spiraalvormige Accumulator → lassen die, HF-lassen, het Deburring die, het Koelen, het Rangschikken, het →cutting rechtmaken zag → Verpakkings→ Opslag vormen zich
Uncoiler is van de structuur van één kegel. Het bevat twee belangrijke delen: hoofdlichaam en de vaste basis. Het belangrijkste lichaam is uitgerust met pneumatisch systeem om de behoeften tevreden te stellen om zich uit te breiden, van zich mandrels.hydraulic-het uitbreiden en het Pneumatische drijven aan te gaan en te remmen
rol uit diameter | Φ1600-2000mm |
rol binnendiameter | Φ508-610mm |
strookbreedte | 160400mm |
strookbreedte | 1.54.5mm |
strookgewicht | Max7.0T |
breid type uit |
hydraulisch breid me, glijdend blokstructuur uit |
onderbreking |
Pneumatische aandrijving, 2 PCs-schijfonderbreking |
doornmateriaal | 40Cr, HB220-260 |
hoger centrum | 1100mm |
Deze die eenheid is belangrijkst wordt gebruikt om het nieuwe rolstaal te leiden het hoofdvoer in de eenheid van de flattenereenheid ter uncoiler de rol in de werkende plaats brengt.
rechte hoofdmotormacht: AC1.5KW
verwerkingsdruk: 7Mpa
De nivellerende eenheid met 2 broodjessnuifje en 5 broodje het nivelleren.
de diameter van het snuifjebroodje: Ф180mm
nivellerende broodjesdiameter: Ф120mm
snuifje en nivellerende motor: 15kw
De scheerbeurt en de lasser worden gebruikt om de onregelmatige einden van de stroken te snijden en dan de stroken te verbinden door lassen.
scheerbeurtbreedte | 160400mm |
lassendikte | 1.54.5mm |
scheerbeurttype | hydraulische scheerbeurt |
Compressiemanier | hydraulisch |
lassenmanier | CO2TIG lasser |
lassentype | automatisch lassen |
bladmateriaal | H13 |
hydraulische druk | 10MPA |
luchtdruk | 0.5MPa |
werkende cyclus | Max.300 s |
Deze eenheid is hoofd omvat in press& draagt materieel apparaat, assembleert de accumulator, draagt van materiële eenheid, elektrische controleeenheid.
Voedend apparaat
Het is hoofd omvat kader, elektrische motor, remeenheid, vermindert de omcirkelende de machtsas van de richtingsoverdracht van snelheid, drukt & draagt broodje, het systeem van de druklucht van gidsbroodje, geïnspecteerde snelheidseenheid; het kan het strookstaal aan accumulator leveren en de gemiddelde tijden het zal overbrengen dragen snelheidsinformatie aan elektrisch controlesysteem, wanneer wij eisen het einde het materiaal aan deze eenheid draagt, zal het broodje aan de elektrische motor tegenhouden en press& draag materieel broodje door de onderbreking, en kon ook de snelheid aanpassen om elektrische motor te dragen en de eenheid draagt materiële snelheid.
Het accumulatorkader assembleert: omvat de elektrische motor, het kader, het binnencirkelbroodje, uit het cirkelbroodje en drukbroodje. Het kan aan opslag worden gebruikt het materiaal van het strookstaal van press& eenheid draagt en het zou kunnen zijn trekt van het centrum ver*zenden-van materieel broodje.
Ver*zenden-van materieel apparaat: omvat uit kader, de broodjes van de gidsrichting, gidsbroodje van hoge of lagere plaats. Het kan het strookstaal dragen aan vormsysteem en verzenden uitvoert materiële snelheidsinformatie aan elektrisch controleapparaat.
technische parameters
het werk stijl: vaste cirkel
diameter: 5.0M
voordeel: opslag meer materiaal, geen staking aan de oppervlakte van het strookstaal
de dikte van de staalrol: 1.54.5mm;
breedte: 160400mm
draag materiële gaande snelheid: Vmax=120m/min
de direct elektrische motormacht van de pers & draagt: 30KW
de elektrische motor van het accumulatorkader: 55KW

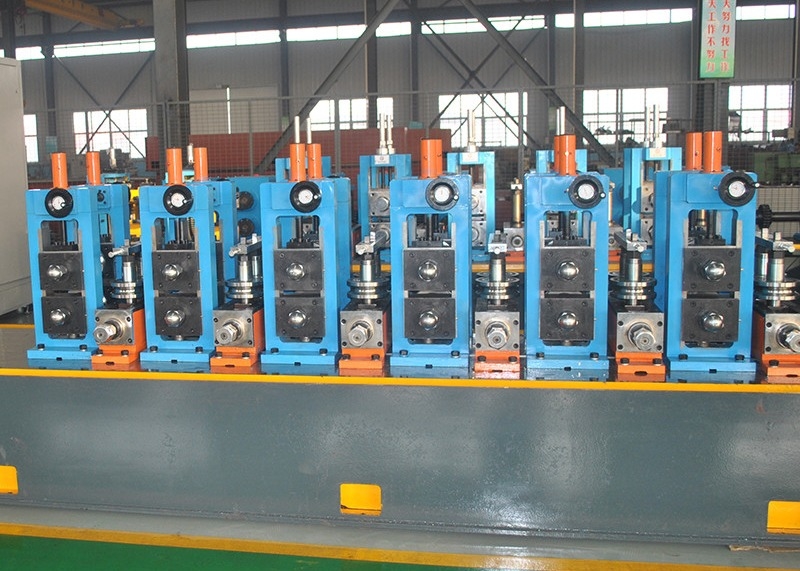

Het vormen van & het Rangschikken van Molen keuren roltype goed die principe en inductielassen vormen met hoge frekwentie. De strook wordt gevoed in de het vormen zich machine door het het voeden apparaat in de molen en de het vormen zich rol roteert en drukt onophoudelijk de strook in de vereiste vorm. wegens de huid en het verwante effect, is de stroom met hoge frekwentie geconcentreerd op de lasverbinding die snel wordt verwarmd en de lassentemperatuur bereikt. De buisnaad is gelast onder
het vormen van snelheid: 75X45-80m/min; 100X100-60m/min
eindig om pijpdiameter: 40127mm
eindig om pijpdikte: 1.54.5mm
beëindig vierkante pijpgrootte: 40*40-100*100mm
beëindig vierkante pijpdikte: 1.54.5mm
hoofdmotor: GELIJKSTROOM 160KW+160KW
gebruikt die de pijp aan lengte automatisch precies te snijden op voorwaarde dat de pijp onophoudelijk van de molen bij hoge snelheid wordt geleverd.
Ronde pijpdiameter: Φ40-130mm, dikte: 1.25.0mm, Q235 OF onder rang.
Drijfmotor: 22KW (15 SERVO (YASKAVA)
Voedende motor: 5.5KW 4,4 SERVO (YASKAVA)
Blad scherpe motor: 22 kW 18.5servo (in China wordt gemaakt dat)
Het voeden type: het servo multisectie voeden,
maximum snelheid 60m/min
klemhulpmiddel: groep 3;
Strakke macht: hydraulisch
Belemmeringsketen: staal
blad: Hoge snelheidsstaal of legering, dia 550mm;
scherp reductiemiddelenmodel: 150
lengte van het rek: 4.5meter
demension: 5600*1800*1400mm
Na knipsel, maakt de afwerkingspijp die op de doorgangslijst lopen, dan gebruik de automatische eenheid het in stapelbureau
