Hoogfrequente Gelaste Pijpenfabriek 16-45mm 0.7-1.5mm 90m/min

De HG32 High-Frequency Welded Pipe Production Line is ontworpen voor de productie van gelaste buizen met een diameter van F16 ∼45 mm en een wanddikte van 0,7 ∼1,5 mm, alsmede vierkante, rechthoekige,met een vermogen van meer dan 50 WDeze productielijn heeft een roll pass-ontwerp en levert gelaste stalen buizen met een uitstekende bewerkingskwaliteit en een hoge precisie.

De productielijn HG32 is ontworpen met een dubbele radius gaten ontwerp, prioriteit aan operationele efficiëntie, verbeterde werkomgeving, veiligheid,en verlaagde rolkosten met behoud van een hoge productiviteit.

• Voldoet aan YB189-64
• Materiaal: laagkoolstofstaal en laaggelegeerd bouwstaal
• Mechanische eigenschappen: σb≤520Mpa, σs≤365MPa
• Bandbreedte: 50 ̊140 mm
• Stripdikte: 0,7 ∼ 1,5 mm
• Inwendige diameter van de spoelen: φ480·φ520 mm
• Buitendeurs van de spoelen: φ1000·φ1500 mm
• Gewicht van de spoel: ≤ 2 T

• Ronde buisdiameter: φ16·φ45 mm
• Wanddikte van de buizen: 0,7 ∼ 1,5 mm
• Vaste snijlengte: 4 ̊9 m
• Precisie voor het snijden van buizen: 0 ̊3 mm

De openrol is voorzien van een dubbele uitbreidings- en kantilever mandrelstructuur met een pneumatisch systeem voor uitbreidings-, samentrekkings- en remwerkingen.Twee mandrels met vierbalkverbindingen zorgen voor een continue werking door afwisselend laad- en ontwikkelposities.

Deze eenheid snijdt onregelmatige banden en verbindt de banden door middel van lassen.

Deze eenheid omvat een pers- en draagmateriaalapparaat, een accumulatorassemblage, een draagmateriaal-eenheid en een elektrische besturingsunit voor efficiënte materiaalbehandeling.

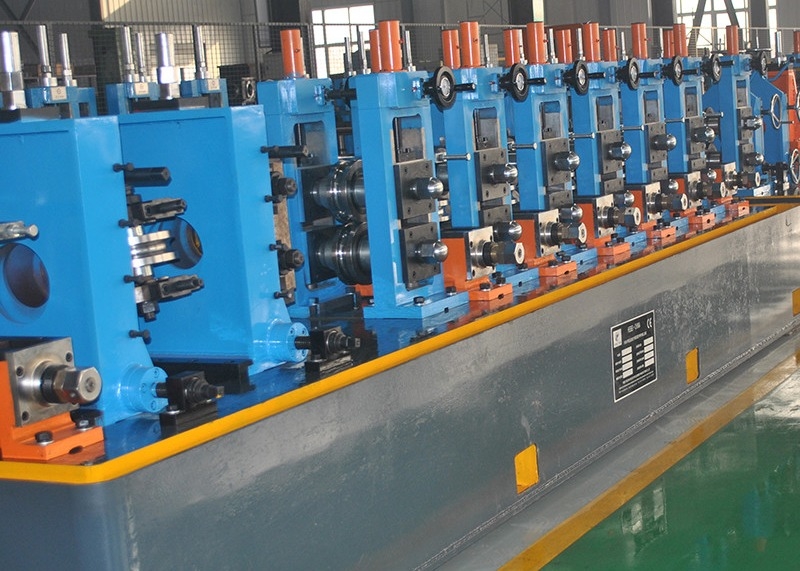

Met behulp van rolvorming en hoogfrequente inductiesweisvormingen vormt deze molen strips tot pijpen met precieze afmetingen door continue rotatie en druk.

Deze machine snijdt pijpen tijdens continue, snelle productie nauwkeurig op lengte.

De afgewerkte buizen gaan langs de roltafel naar de bank, waar ze automatisch in zeshoekige vorm worden verpakt met behulp van pneumatisch aangedreven uitlijningsapparatuur.

Motor van de rolbank: 3 kW

Materiaal: Cr12
