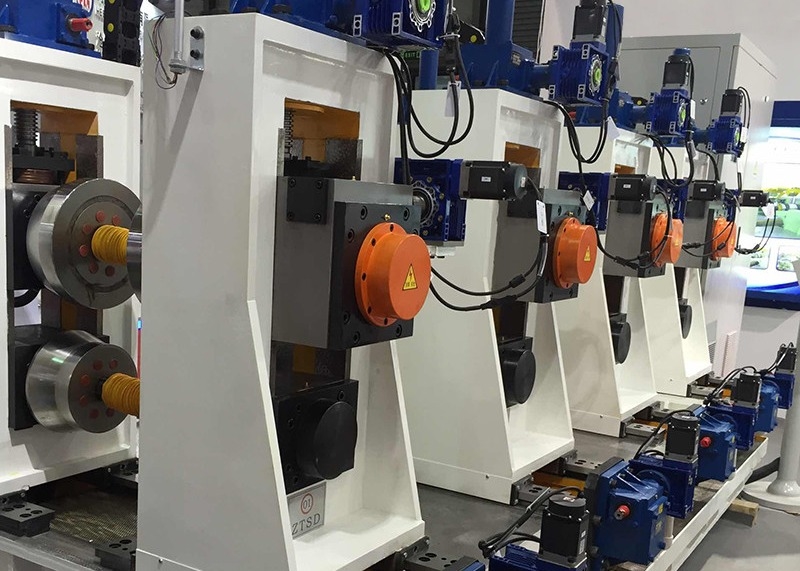

ERW Pijpmachine voor 70x70-200x200mm Vierkante Buizen

De F200x200-productielijn met hoge precisie voor hoogfrequente gelaste buizen is ontworpen voor de productie van vierkante buizen van 70x70-200x200 mm met een dikte van 4,0-12 mm.Deze productielijn bevat innovatieve ontwerpelementen van binnenlandse en internationale apparatuur, met volledige PC/computerbesturing voor geavanceerde technologie, handige bediening en onderhoud.

• Het systeem voor snelle aanpassing van de rollen beperkt de overgangstijd tussen de productspecificaties
• Het combinatievormsysteem maakt het mogelijk om verschillende buizenpecificaties te produceren met aanpassingen in plaats van volledige rolveranderingen (rollenbesparing van 90%)
• Motorische aanpassingen verminderen slijtage van gereedschappen en schade aan apparatuur tijdens rolwisselingen
• De composietrolstructuur verandert het contact van lijn naar punt, waardoor slijtage wordt verminderd en de levensduur van de rol wordt verlengd

• Warmgewalste of koudgewalste staalstrook (voldoet aan GB700-88, GB1591-88)
• Vermogensterkte: σs≤345Mpa
• Treksterkte: σb≤560 Mpa
• Dikte: 4,0-12 mm (voldoet aan GB708-88)
• Stalen bandbreedte: 270-800 mm (± 0,2 mm)
• Inwendige diameter van de stalen spoel: Φ508-Φ760 mm
• Buitendeurs van de stalen spoel: Φ1100-Φ2000 mm
• Maximaal gewicht van de spoel: 16TON

• Ruime buisgrootte: 70x70-200x200 mm
• Productdikte: 4,0-12 mm
• Lange: 4-12M
• Versnelling: 20-40 m/min.
• Vermogen: 2000KW 380V 50Hz 3 FASE

1. Laad van grondstoffen (strook)
2. ontwikkelen
3. Snijden en lassen
4. Voeding
5. Materiaalopslag
6. Passieve evenwichting
7. voor de vervaardiging van elektrische apparaten
8. Hoogfrequente lassen
9. Verwijdering van de lasboor
10. Koeling
11. Grootte
12. Grof rechttrekken
13. Lange snijwerkzaamheden
14. Verzameling

De vorm- en afmetingsfabriek bestaat uit meerdere precisiecomponenten, waaronder:

• Voedingsroller en automatisch centering apparaat
• Passieve niveaustandaard
• Horizontale en verticale rolstandjes (reeks P1-L3)
• Drie-frame lege bocht systeem
• Regeling van de lasrichting
• Vijf rollen extrusiesysteem
• Systeem voor het verwijderen van boor
• Koelsysteem
• Verticale rolstandjes
• Vier rolstandjes (F1-F4)
• Turks hoofd (C2)
• Elektrisch besturingssysteem
