Materiaal die van de Hebei het Tengtian Gelaste Pijp Co., Ltd vervaardigen.
Kwaliteit eerst, Klant eerst
Sales & Support:
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Vormingsmethode: | Productielijn voor stalen buizen van ERW | Gewicht van de spoel: | 15000kg |
|---|---|---|---|
| Hoogfrequente lasmachine: | 600 kW | Rond: | Φ89-273 mm |
| Vierkant: | 70*70-200*200 mm | Lassnelheid: | maximum 50m/min |
| rechthoekig: | 80*60-300*100 mm | Dikte: | 1.58mm |
| Markeren: | 60mm de pijpproductielijn van het diameterstaal,20mm de pijpproductielijn van het diameterstaal,HF gelaste pijpproductielijn |
||
1. Basis Parameter
(1) Stripstaal
Het moet voldoen aan de norm YB189-64.
(2) laagkoolstaal, laaggelegeerd staal;
(3) Tripspoel
Inwendige diameter Φ508-Φ610 mm
Buitensnede Φ1000-Φ2000 mm
Gewicht van de spoel ≤ 15000 kg
(4) De machines en elektronica: ongeveer 1200 kW.
Hoogfrequente lasmachine: 600 kW
(5) Luchtvermogen onder druk: 6 m3/m,0.4-0.6Mpa
(6)Werkplaats en elektriciteit:
De werkplaats van de assemblage van de hoogfrequente pijpleiding moet groter zijn dan 6 m, d.w.z. de afstand is van de grond tot de luchtoverbrengingsmachine, de werkplaatsspanning is 18 m, de lengte 120 m,met een gewicht van niet meer dan 50 kg.
2Werkproces:

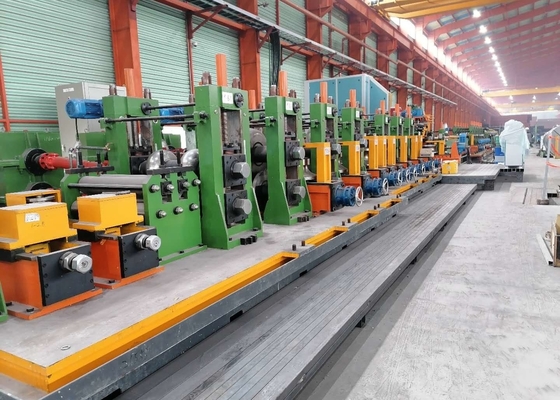

Stripstaal tot spoel→uncoiler →eindglijder→opvlakker→slijpsweismachine→opslagmateriaal-eenheid →vormen,lassen,koelen, afmeten →precieze buislengte grootte, snijden →verpakking.
3Verwerkingscapaciteit van de apparatuur:
Ronde: Φ89-273mm;
Vierkant: 70*70-200*200 mm
Rechthoekige:80*60-300*100 mm
Dikte:1.5-8mm
Max. productiesnelheid: Max, ik ben er klaar voor.50m/min
Hoofdstukken:
| - Nee, dat is niet waar. | Naam | Hoeveelheid | Eenheid |
| 1 | Koelwagen | 1 | Een stuk. |
| 2 | Onroller | 1 | Een stuk. |
| 3 | Eenheid voor het rechtzetten | 1 | stuk |
| 4 | Vervlakker | 1 | stuk |
| 5 | Butt Shear & Welder | 1 | Een stuk. |
| 6 | Horizontale spiraalaccumulator 6M | 1 | Een stuk. |

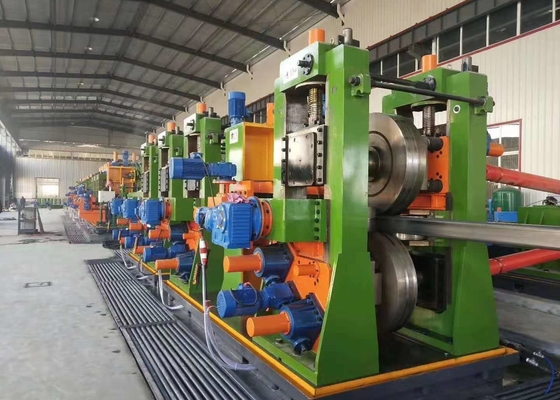

| 7 | Vorming en afmeting | 1 | Een stuk. |
| 8 | Vloerzaag | 1 | Een stuk. |
| 9 | automatische palletmachine voor stalen buizen | 1 | Een stuk. |
| 10 | 600 kW H.F. Lasmachine | 1 | Gezet |
| 11 | het hydraulische station van de ingangs sectie | 1 | Gezet |
| 12 | Transitrol | 24 | m |
ERW-buisfabriek Ander model
| Model | Diameters | Dichtheid van de buis | Snelheid ((m/min) | Motorvermogen ((KW) | Mechanische ruimte (m3) |
| HG20 | 8-20 mm | 0.3-1MM | 30 tot en met 120 | 55 | 7x50 |
| HG32 | 12 tot en met 32 mm | 0.3-2.0 mm | 30 tot en met 120 | 75 | 7x50 |
| HG50 | 16-50 mm | 0.8-2.5 mm | 30 tot en met 110 | 110 | 7×60 |
| HG60 | 20 tot 60 mm | 0.8-3MM | 30 tot 100 | 132 | 7×65 |
| HG76 | 12 tot en met 76 mm | 1-3 mm | 30 tot 100 | 320 | 8×80 |
| HG89 | 32 tot en met 89MM | 1-4 mm | 30-80 | 350 | 8×80 |
| HG114 | 45-114MM | 1.5-5.0MM | 30-60 | 400 | 10 × 100 |
| HG165 | 60-165 mm | 3-7 mm | 30-50 | 600 | 10 × 110 |
| HG219 | 114-219MM | 4-8 mm | 20 tot 40 | 800 | 12 × 150 |
| HG273 | 114-273MM | 4-10 mm | 15 tot 30 | 1000 | 18×160 |
| HG325 | 165-325 mm | 4-12 mm | 10 tot 30 | 1200 | 18×180 |
| HG426 | 165-426MM | 4-16 mm | 8 tot 25 | 1400 | 18×180 |
| HG508 | 219-508MM | 4-20 mm | 8 tot 20 | 2000 | 21×180 |
Onze diensten
1Wij zullen de ingenieur sturen voor de installatie en de opleiding van uw werknemers om deze machine correct te bedienen.
2Het garantie team.
Een jaar kwaliteitsgarantie, levenslange garantie op reparatie.Na de kwaliteitsgarantieperiode, wordt alleen de kosten van de onderdelen in rekening gebracht.
3) Wij leveren de pre- en after-sale service.
Pre-sales service: workshopontwerp en productie-outputontwerp
naverkoopservice: installatie en opleiding, en de geschoolde ingenieur voor het werken.
4De ingenieur zal u helpen om de output te verbeteren, het afval te verminderen en de kosten te verlagen.
5) Wij leveren de pre-sale service-ontwerp voor het hele project voor roestvrij staal pijpen productie / koolstof staal pijpen productie.
6We zijn verantwoordelijk voor het laden en verzenden.
