ERW Stalen Pijplijn voor Ronde, Vierkante en Rechthoekige Pijpen

Name: ERW Stalen Pijplijn voor Ronde, Vierkante en Rechthoekige Pijpen
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG273
Price: 50,000.00 USD
Availability: InStock

Productdetails:

Plaats van herkomst:	CHINA
Merknaam:	Tengtian
Certificering:	CE / ISO
Modelnummer:	HG273

Gedetailleerde informatie

Plaats van herkomst:

CHINA

Merknaam:

Tengtian

Certificering:

CE / ISO

Modelnummer:

HG273

Vormmethode:

Productielijn voor stalen buizen van ERW

Gewicht van de spoel:

15000 kg

Hoogfrequente lasmachine:

600 kW

Ronde:

Φ89-273 mm

Vierkant:

70*70-200*200 mm

Lassnelheid:

Max 50m/min

Rechthoekig:

80*60-300*100 mm

Dikte:

1.58mm

Markeren:

High Light

Markeren:

60mm de pijpproductielijn van het diameterstaal

20mm de pijpproductielijn van het diameterstaal

HF gelaste pijpproductielijn

Handelsinformatie

Min. bestelaantal:

1 reeks

Prijs:

$100000 to $1 million

Verpakking Details:

Speciale de uitvoerverpakking, en vast in container

Levertijd:

6 maanden

Betalingscondities:

T/t, l/c

Levering vermogen:

100 Reeksen/Jaar

Productbeschrijving

ERW stalen buisproductielijn - voedingsunit stalen riem

Productspecificaties

Vormmethode	ERW stalen buisproductielijn De voedingsunit van de stalen riem
Spoelgewicht	15000 kg
Hoogfrequente lasser	600 kW
Ronde buisbereik	Φ89-273mm
Vierkante pijpbereik	7070-200200 mm
Lassnelheid	Max 50m/min
Rechthoekige buisbereik	8060-300100 mm
Diktebereik	1,5-8 mm

Technische parameters

Materiële vereisten

Stripstaal moet voldoen aan de YB189-64-standaard
Compatibel met laag koolstofstaal en lage legeringsstaal (Δb≤520MPa; ΔS≤340MPa)
Spoelspecificaties: binnendiameter φ508-φ610mm, buitendiameter φ1000-φ2000mm

Stroomvereisten

Totaal machines en elektronisch vermogen: ~ 1200 kW
Hoogfrequente lasser: 600 kW
Gecomprimeerde lucht: 6m³/m bij 0,4-0,6 mpa

Productieproces

Het volledige productieproces omvat:

Strip staal te spoelen
Ontkoppeling en rechttrekken
Afvlakken en beëindigen lassen
Materiaalopslag en vormen
Lassen, koelen en maat
Precisie snijden en verpakken

Verwerkingsmogelijkheden

Ronde pijpen:Φ89-273mm
Vierkante pijpen:70*70-200*200 mm
Rechthoekige pijpen:80*60-300*100 mm
Diktebereik:1,5-8 mm
Maximale productiesnelheid:50m/min

Hoofdcomponenten

Nee.	Onderdeel	Hoeveelheid	Eenheid
1	Spoelwagen	1	Deel
2	Ongekwisselaar	1	Deel
3	Rechte energie -eenheid	1	Deel
4	Flattener -eenheid	1	Deel
5	Butt Shear & Welder	1	Deel
6	Horizontale spiraalvormige accumulator 6m	1	Deel
7	Vormen en formaat	1	Deel
8	Frezenzaag	1	Deel
9	Automatische stalen buis palletisatiemachine	1	Deel
10	600 kW HF lasser	1	Set

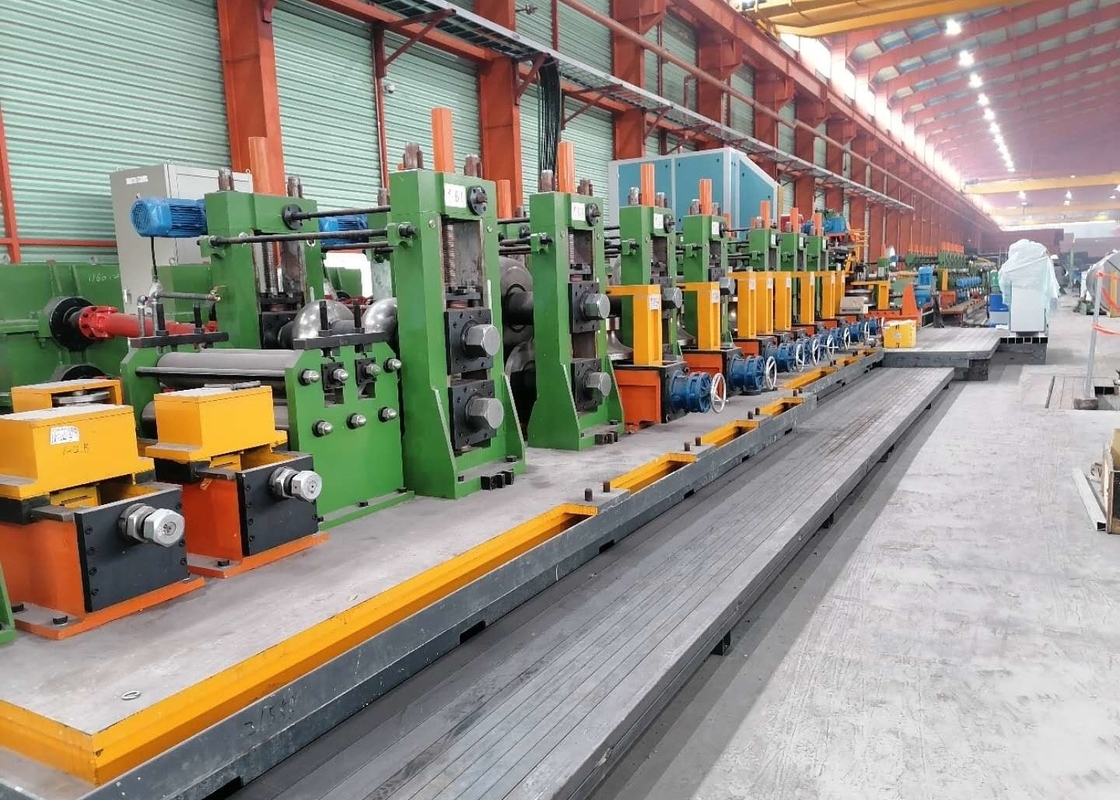

Productafbeeldingen

Beschikbare modellen

Model	Diameter bereik	Buisdikte	Vormsnelheid	Motorvermogen	Mechanisch gebied
Hg20	8-20 mm	0,3-1 mm	30-120 m/min	55 kW	7 × 50 m³
Hg32	12-32 mm	0,3-2,0 mm	30-120 m/min	75 kW	7 × 50 m³
HG50	16-50 mm	0,8-2,5 mm	30-110 m/min	110 kW	7 × 60 m³
Hg60	20-60 mm	0,8-3 mm	30-100 m/min	132 kW	7 × 65 m³
HG76	12-76 mm	1-3 mm	30-100 m/min	320 kW	8 × 80 m³
