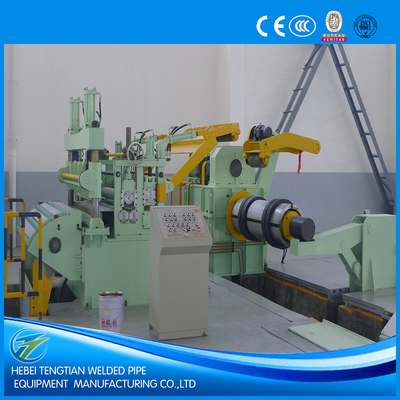

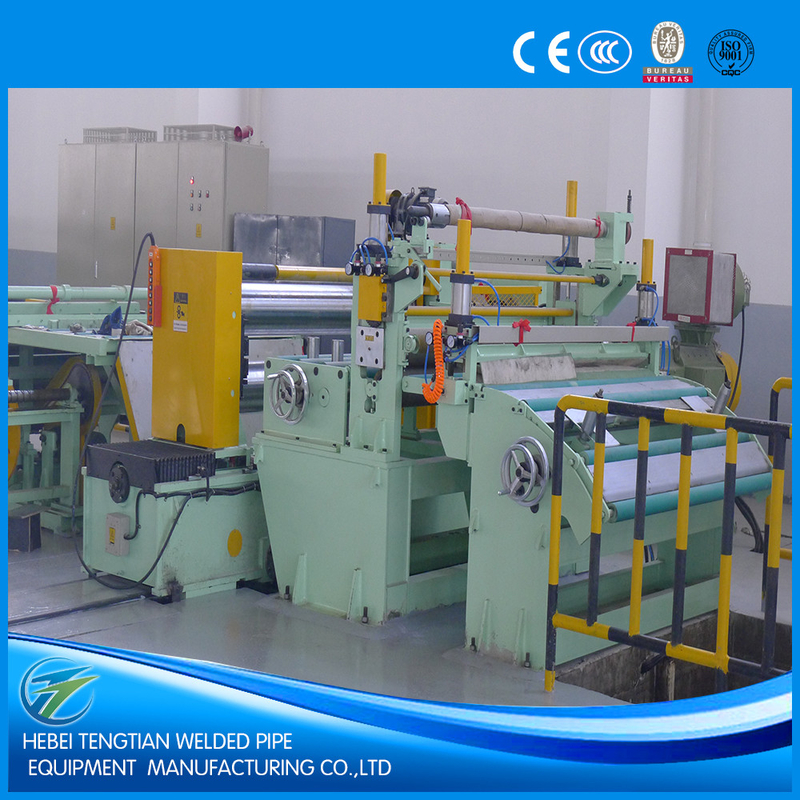

Metalen snijmachine 220V, op maat gemaakte stalen spoel snijmachine

Metalen snijmachine 220V, op maat gemaakte stalen spoel snijmachine

Inleiding:

Aangezien de dikte van de spoelstroken evenredig is met de capaciteit van de plaatversnijdingslijnen, hebben de grotere dikte van de hoofdspellen de grotere modellen van de spoelversnijdingsmachines nodig.we kunnen snijlijnen in drie groepen te classificeren volgens de dikte verschil, d.w.z. dunne plaat snijlijn, middelgrote dikke spoel snijmachine en dikke spoel metalen spoel slitter.

Deze dunne plaat snijlijn, ook wel metalen spoel snijmachine genoemd, is een soort productielijn om hoofdspoelen in kleinere spoelen van een bepaalde breedte te breken.De dunne plaat snijlijn bestaat uit een spoel laden wagen, enkel mandrel ontwikkelen, spoel-end voeding en schoppen, dubbele rol knippen voeding, drie rollers leveling, eindsnijden, strip-aligning, schijf scheeren, schroot rollen, gaten accumulator,voorseparator, spanning, terugslag, spoel auto, hydraulische besturing, en elektrische besturing.
De dunne scheerlijn is geschikt voor de banddikte van de spoel (0,2~1) mm, (0,3-2) mm, (0,3-3) mm en (0,4-4) mm; terwijl de bandbreedte kan worden gewijzigd: 600 mm, 1000 mm, 1250 mm, 1600 mm, 1800 mm enzovoort.

Voordelen en kenmerken van onze stalen spoel snijmachine:

1. Elke productielijn (dunne plaat snijlijn) is ontworpen en gemaakt strikt volgens de eisen van de klant.Zorg ervoor dat de hele metalen spoel slitter compact is, glad, stevig en gemakkelijk te bedienen.
2. dunne spoelen verschillen in het gewicht van de spoel, wanneer het maximale gewicht van de spoel klein is, wordt meestal een enkele mandrel (cantilever) ontroller gebruikt voor de metalen spoel slitter; wanneer het maximale gewicht van de spoel maximaal 25 ton is,het is geschikt om voor de spoelsnijmachine een dubbel mandrel-uncoiler te gebruiken.
3We besteden veel aandacht aan het controleren van de middellijn, het controleren van de precisie van het snijmateriaal, het controleren van de precisie van de terugslag.enz. om de precisie van het snijden bij dunne dikte te waarborgen.
4Als het gaat om roestvrij staal, gegalvaniseerd staal, gekleurde stalen spoelen, nemen we delicate maatregelen zoals rubber rollers, gladde overbrengplaten om het perfecte oppervlak van het plaatje te beschermen en niet te beschadigen.
5We hebben een duidelijk voordeel in het ontwerp en de productie van hydraulische systemen voor deze dunne plaat snijlijn.
6.We kiezen altijd goede leveranciers van hydraulische onderdelen, motoren, snelheidsverlagers, elektrische onderdelen..
7We controleren elk onderdeel van het productieproces, van de aankoop van materiaal tot het lassen, bewerken, verharden en slijpen, assembleren en schilderen.We kunnen zorgen voor een goede kwaliteit metalen spoel slitter.
8We kunnen dezelfde kwaliteit spoel snijmachine leveren tegen goedkopere prijzen omdat we goed zijn in productie kostenbeheer.
9. AC motor of DC motor aandrijving, klant kan vrij kiezen. Meestal nemen we DC motor en Eurotherm 590 DC driver vanwege de voordelen van stabiel draaien en groot koppel.
10De veiligheid van de werking wordt gewaarborgd door duidelijke aanwijzingen op de dunne scheerlijn, veiligheidsvoorzieningen zoals noodstop, enz.

Werkproces:

Loading van de spoel  Double-mandrel uncoiler  Feeding, persing en schepelen van de spoelkop  Double-roller pinch feeding five-roller leveling — End-cutting — Hole Accumulator(1) — Strip-aligning — Disc shearing — Scrap reeling — Hole Accumulator(2) — Pre-separator/Tensioner/length-measuring roller — Recoiling/Coils press & separator — Coils-discharging — Hydraulic control — Electric control

Hoofdtechnische parameter
Materiaal van de spoelen: koolstofstaal, roestvrij staal, gegalvaniseerd plaat, gekleurd staalplaat
Stripdikte: (0,3-3) mm
Max. bandbreedte: 1300 mm
Inwendige diameter van de spoelen: ≥ Φ508 mm
Buitendeurs van de spoelen: Φ1800 mm
Maximaal gewicht van de spoel: 15000 kg
Slittermotor: 75 kW gelijkstroommotor
Snipperas: Ф205 x 1400 mm
Diskscharen op slitterschaal: ID205mm x OD310mm x 10mm, 6CrW2Si(H13, SKD-11).
Scheidingsschijf: ID75 x OD180mm x 6mm, 65Mn
De spanning wordt veroorzaakt doordat de band door wrijvingswolfilter gaat die zich om houten platen wikkelt.
Vervolgerblok: Ф508 x 1400 mm
De motor van de recoiler: 110 kW gelijkstroommotor.
Elektrische besturing: Eurotherm 590 DC bestuurderskast plus bedieningspanele.
Snijdsnelheid: maximaal 100 m/min, verstelbaar.

Specificatieformulier van de stalen spoel snijmachine:
