Inleiding:

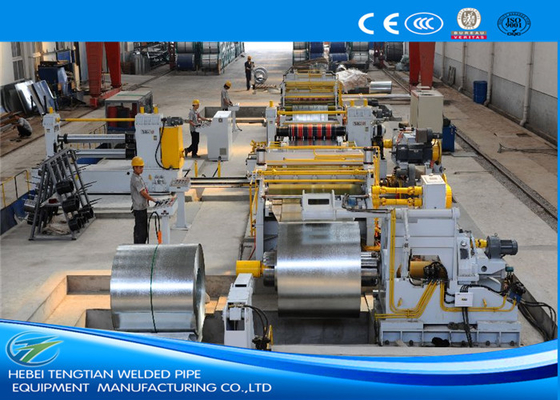

Deze dikke plaat slitting lijn, ook wel metaal spoel slitter genoemd, is in staat om dikke stalen master spoel snijden in kleine baby spoelen.met een vermogen van niet meer dan 50 W, portaalstijl spoelkopgids, pers- en schopapparatuur, dubbelrol knijpvoeder, vijf-roller leveler, eindsnipper, roltafel, centrale aligner, schijfsnipper, schrootwinder, gaten accumulator,voorseparator en spanningsapparaat, Portal-stijl spoelen-separator en pers, recoiler, spoel lossen auto, hydraulische besturing, en elektrische besturing.
Capaciteit van verschillende modellen van lijnen voor het snijden van dikke platen (metalen spoel slitter):
banddikte: (3~12) mm, (4-16) mm, (5~20) mm;
Bandbreedte: 500-1800 mm, 800-2000 mm of 1000-2200 mm.

2. Dubbele kegel-mandrel-ontwikkelmachine, niet alleen voor het dragen van grote spoelen zoals 35T of 40T, maar ook handig voor het laden van de spoel op de ontwikkelmachine.
3. De spoelladingswagen heeft een steunplatform met twee draaibare rollen aan de randkanten, terwijl de spoel op de dubbelconische ontwaaier wordt geladen, ter ondersteuning van een grote spoel;dubbele rollen op het platform van de spoelwagen draaien synchroon met de ontkoppelingsmandrel.
4De sterkte van alle rollen en assen neemt toe met de dikte van de staalstrook.
5.Dual-body schrootwielers worden aangedreven door twee koppelmotoren en twee snelheidsreductieapparaten.
6De terugspoelspanningsmachine van de metalen spoelsnijdmachine of van de plaatspanningslijn heeft een solide spanningsstructuur van vijf rollen, die een stabiele en gelijkmatige spanning voor de terugspoeling biedt.
7Een spoelpusher is op de terugspoeler geïnstalleerd om de spoelen naar buiten te duwen terwijl de gespleten spoelen worden ontladen.
8. AC-motoren en snelheidsreductieapparaten rijden met een knijpvoeder en een vijf-roller leveler en een vijf-roller tensioner, terwijl DC-motoren en snelheidsreductieapparaten de slitter en de recoiler rijden.
9Elektrische besturing van de spoelsnijmachine: Parker Eurotherm 590 toerentalregelaar + PLC-besturing.

Werkproces:
Loading van de spoel  Double-mandrel uncoiler  Feeding, persing en schepelen van de spoelkop  Double-roller pinch feeding five-roller leveling — End-cutting — Hole Accumulator(1) — Strip-aligning — Disc shearing — Scrap reeling — Hole Accumulator(2) — Pre-separator/Tensioner/length-measuring roller — Recoiling/Coils press & separator — Coils-discharging — Hydraulic control — Electric control



Hoofdtechnische parameter

Materiaal van de spoelen: HR/CR koolstofstaal zoals Q235, gegalvaniseerd plaat, gekleurd staalplaat enz.
Stripdikte: (4~16) mm
Metalen spoel slitter bandbreedte: 800~2200mm
Max. gewicht van de spoel: 40000 kg

Diameter van de gelijkstellingsrollers en de spanningsroller: Φ230
Diameter van de slitsas: Φ360

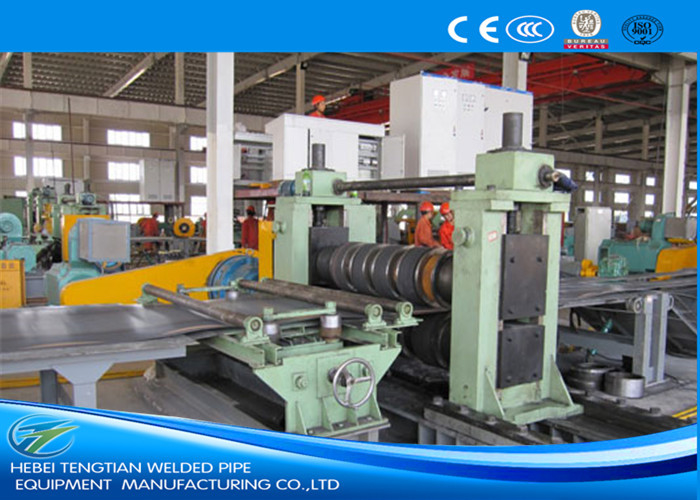

Metal Coil Slitter Disc cutters: 6CrW2Si, HRC54°~56°, OD600mm x ID360mm x T50mm.
Diameter van het terugspoelblok: Φ760 mm
Spiraal snijmachine Scheidingsschijven: 65Mn, OD250 x ID110 x T10/20mm
Gelijkstroommotoren voor slitter en recoiler: 200 kW, 250 kW.
Snijdsnelheid: (0~30) m/min, verstelbaar

De slijpmachine wordt meestal aangepast volgens de eisen van de klant, zolang u parameters en eisen voor ons verstrekt.En dan hebben we voor u een geschikt machinerie-apparatuur schema ontworpen.
