Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Molensnelheid: | Maximum 50m/min | Breedtetolerantie: | +/-0.05MM |
---|---|---|---|
Controle: | PLC | Verleende naverkoop de Dienst: | Ingenieurs beschikbaar aan de dienstmachines overzee |
Max. die Stroken scheuren: | 25 stroken | Rolgewicht: | 350 ton max. |
rolbreedte: | 8001800mm | Diktewaaier: | 3 - 12mm |
Hoog licht: | de snijmachinemachine van het bladmetaal,strook die machine scheuren |

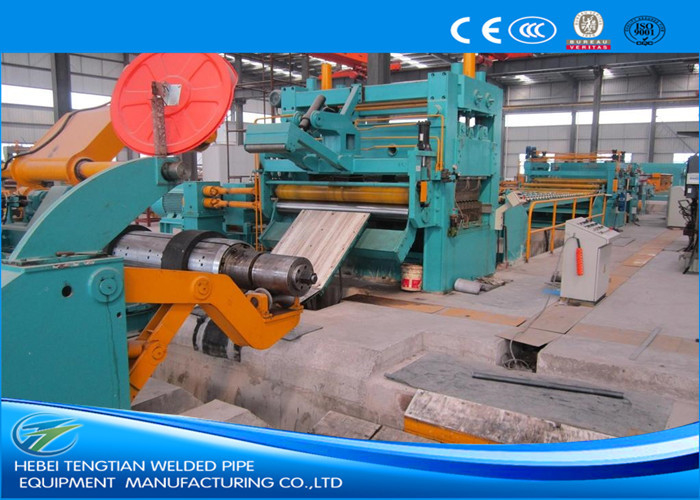

ZJ- (3-12) ×1800mm de volledige automatische rol die van het hoge precisie warmgewalste staal machine scheuren
Inleiding:
Deze dikke plaat die lijn, ook opgeroepen scheuren de snijmachine van de metaalrol, kan dikke staal hoofdrol in kleine babyrollen scheuren. De dikke rol die lijn scheuren is samengesteld van: rol-ladende auto, dubbele doorn groot-lading uncoiler, poortstijl rol-hoofd gids, pers en schopmateriaal, dubbele rol knijpende voeder, vijf-rol leveler, Beëindigen-snijder, Broodjeslijst, Centrale aligner, Schijfsnijmachine, schrootspoel, gatenaccumulator, pre-separator&-prespanner, Poortstijl rol-separator en presser, recoiler, rol het leegmaken auto, hydraulische controle, en elektrische controle.
Capaciteit verschillende modellen die van dik blad lijnen (de snijmachine van de metaalrol) scheuren:
Strookdikte: (3~12) mm, (4-16) mm, (5~20) mm;
Strookbreedte: 5001800mm, 800~2000mm of 1000~2200mm.
2. Dubbele kegel-doorn decoiler, niet alleen om grote rollen zoals 35T of 40T te dragen, maar ook geschikt voor ladingsrol op decoiler.
3. De rol-ladende auto heeft steunplatform met twp draaibare rollen bij randranden, terwijl de ladende rol op dubbel-kegel decoiler, op één hand, stevig een grote rol steunt; anderzijds, roteren de dubbele rollen op het platform van de rolauto synchroon met het decoiling van doorn.
4. De sterkte van alle rollen en de schachten stijgen met de dikte van de staalstrook.
5. De spoelen van het dubbel-lichaamsschroot worden gedreven door twee torsiemotoren en twee - verzend reductiemiddelen.
6. De terugdeinzende spanner van de snijmachine van de metaalrol, of het blad die lijn scheuren, keuren stevige vijf-rol goed die structuur spannen, die stal en zelfs spanning verstrekken voor het terugdeinzen.
7. De rollenopdringer is geïnstalleerd op recoiler, om rollen te duwen die uit lossend gescheurde rollen whiling.
8. AC de motoren en de snelheidsreductiemiddelen drijven snuifje-voeder & vijf-rol leveler en vijf-rol spanner, terwijl gelijkstroom-de motoren & de snelheidsreductiemiddelen snijmachine en recoiler drijven.
9. Rol die de elektrische controle van de machine scheuren: Parker Eurotherm 590 snelheidscontrolemechanisme + PLC controle.
Het werk Proces:
Rol-ladende — dubbel-Doorn uncoiler — rol-hoofd-Voedt, pers & het scheppen — dubbel-Rolsnuifje het voeden, vijf-rol Beëindigen-Snijdt nivelleren — — Gatenaccumulator (1) — strook-Richt — Schijf het scheren — Schroot die — Gatenaccumulator (2) winden — Pre-separator/Spanner/lengte-meet rol —/Rollenpers & separator die terugdeinzen — rol-Lost — Hydraulische controle — Elektrische controle
Hoofd technische parameter
Materiaal van rollen: HR/CR koolstofstaal, gegalvaniseerde plaat, gekleurde staalplaat enz.
De dikte van de de Snijmachinestrook van de metaalrol: (3~12) mm
Rol die de breedte van de Machinestrook scheuren: 500~1800mm
Max.coil gewicht: 35000kgs
Diameter van het nivelleren van rollen & het spannen van rol: Φ210
De Snijmachinediameter van de metaalrol van snijmachineschacht: Φ300
Schijfsnijders: 6CrW2Si, HRC56°~58°, OD500mm x ID300mm x T25mm.
Diameter van recoilerblok: Φ610mm
Het scheiden van schijven: 65Mn, OD250 x ID95 x T10/20mm
Rol die Machinegelijkstroom motoren voor snijmachine scheuren en recoiler: 160KW, 200KW.
De Snijmachinesnelheid van de metaalrol: (0~50) regelbare m/min,
Het scheuren van lijnmachine is gewoonlijk wordt aangepast volgens de eisen van de klant, zolang u parameters en vereisten voor ons verstrekt, en toen ontwierpen wij voor u een geschikte regeling van het machinesmateriaal.
Model | Dikte | Breedte | Rolgewicht | Gebeëindigde spleetbreedte | Maximum het Scheuren snelheid |
Jy-12 x 1800 | 312mm | 6001800mm | Maximum 35T | Min. 60mm | 30m/min |
Jy-16 x 2200 | 416mm | 8002200mm | Maximum 40T | Min. 100mm | 30m/min |
JY-20x 2000 | 520mm | 8002000mm | Maximum 40T | Min 100mm | 20m/min |
Nota: De gegevens in de vorm enkel als verwijzing volgens algemene waaiers, ontwerpen wij en maken altijd elk blad die lijn volgens elke klant-specifieke eisen scheuren, zodat kan elke klant zijn eigen put rol die machine scheuren van ons kopen. |
