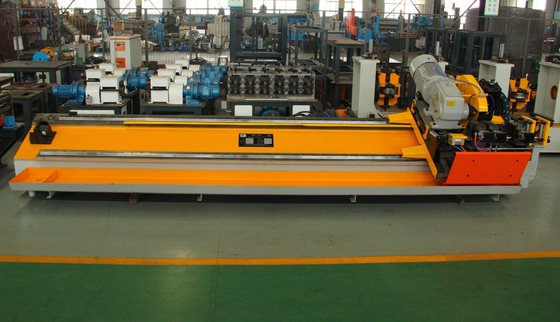

Hoge Precisie Stalen Buizenfabriek Productielijn Wormwieloverbrenging Wrijvingszaag
Productspecificaties
| Attribuut |
Waarde |
| Productnaam |
Hoge Precisie Stalen Buizenfabriek Productielijn Wormwieloverbrenging Wrijvingszaag |
| Loopsnelheid |
Max. 120m/min |
| Buisvorm |
Rond, Vierkant & Rechthoekig |
| Buisdiameter |
12 - 32mm |
| Max. Dikte voor Vierkante Buis |
0.5-1.5mm |
| Lassoort |
Hoogfrequent lassen |
| Zaag |
Wrijvingszaag snijden |
| Max. Dikte voor Ronde Buis |
0.5-2.0mm |

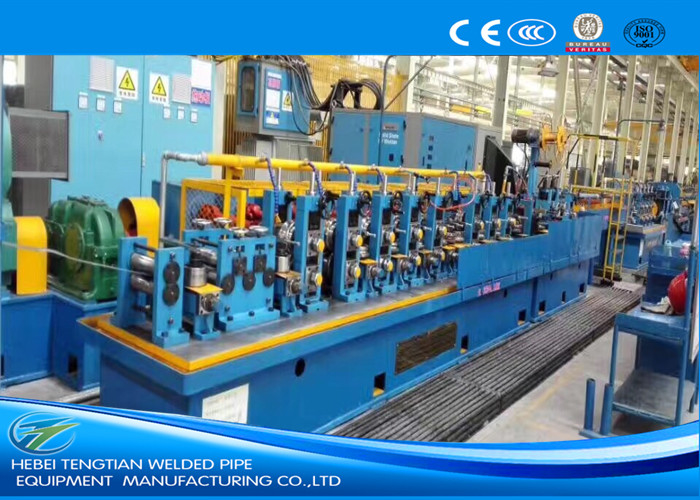

ERW32 Hoge Precisie Stalen Buizenfabriek Productielijn
Deze fabriek is ontworpen voor de productie van ronde buizen (Φ12mm-Φ32mm) met een dikte van 0,5mm-2,0mm van koudgewalste en warmgewalste coilstrip. Het proces omvat het vormen van niet-gesloten buisvormige blanks, het lassen ervan tot buizen met behulp van hoogfrequent lassen, koelen, dimensioneren/vormgeven en snijden op gemeten lengtes.
Productvoordelen
- Hoge precisie:Niveau rolspringt 0,01, frame/glijspeling ≤0,02, frame verticale graad ≤0,05, frame parallelle graad ≤0,1, buisdiameter/rondheidsfout ≤0,08
- Japanse technologie:Voldoet aan de hoge nauwkeurigheidseisen van internationale klanten
- Nauwkeurige afstelling:Wormwiel en wormafstelsysteem voor zeer nauwkeurige controle
- 3D-afstelling:Schraapsporen kunnen worden aangepast met ±20° rotatiemogelijkheid
- Turks hoofdontwerp:Rond-naar-vierkant conversie vermindert het gewicht van de mal met stabiele vorming en uniforme R-hoeken
- Dempingssysteem:Nylon dempingsblokken verminderen de impact op assen en lagers
Productieproces
- Omhoog scrollen
- Afwikkelen
- Vlakmaken
- Eindschuif & Kontlassen
- Accumulator
- Vormen
- Hoogfrequent inductielassen
- Verwijderen van externe braam
- Koelen
- Dimensioneren
- Snijden
- Controleren & Verzamelen
- Toegang tot magazijn
Technische specificaties
Grondstof:HRC, CRC, Gegalvaniseerde Coil
Productiebereik:
Ronde buis: 12 - 32mm; Dikte: 0,5-2,0mm
Vierkante buis: 10×10 - 25×25mm; Dikte: 0,5-1,5mm
H.F. Lasser:GGP150Kw Solid State Hoogfrequent Lasser
Lijnsnelheid:Max. 120m/min
Buislengte:4-12m
Snijnauwkeurigheid:±3mm
Elektrisch geïnstalleerd vermogen:ongeveer 300KW
Afmetingen van de hele lijn:ongeveer 50×5m
Deze hoogfrequente gelaste buizenfabriek produceert ronde buizen (8,0-32,0 mm diameter) met een wanddikte van 0,4-1,6 mm. Door gebruik te maken van rolvormen en hoogfrequente inductieverwarming, verwerkt het staalstrip tot verschillende vormen met betrouwbare werking door geavanceerde apertuurtechnologie, PLC-besturingssysteem en digitale snelheidsregeling.
Apparatuursamenstelling
Coil laden → Afwikkelen → Strip verbinden → Accumulator → Vormen → HF Lassen → Braamverwijderaar → Koelen → Dimensioneren & rechtmaken → Meetrol → Vliegende zaag snijden → Dubbele stortplaatsen → Uitlooptransportband
Neem voor meer informatie over deze hoogprecisie buizenfabriek productielijn contact op met ons verkoopteam voor assistentie.
