Productnaam
Stalen spoel snijplaat voor stalen buismachine
Een korte inleiding
Via het wereldberoemde merk is HeBei TengTian al lang erkend als een van de eerste pioniers in de lasbuisindustrie in China.Het merk TengTian biedt meerdere standaardbuisfabrieken voor gemeenschappelijke productgroottesNaast de standaardmachines, bieden wij ook gespecialiseerde apparatuur die een breed bereik van metalen buizen en buizen met een diameter van 3/16" (4.76mm) O.D.koudstrekkende reductiemolen tot de 28" OD-kooien.
Als vereist door de toepassing voor het lassen van de buis of pijp, kan HeBei TengTian ook molens voorzien van high-frequency inductie- of contactlassen, DC en AC Square Wave Welding (ERW).
Kenmerken
Steel Coil Cutting Sheet for Steel Tube Manufacturing Machine is de staalpijp macking machine met geavanceerde technische kenmerken van de pijpenproducten.FF Vormingsmethode, en de keuze van het Duitse rollenvormende ontwerp.
- hoge precisie pijpleiding
- stabiele prestaties
- hoge opbrengst
- volledige automatisering
- eenvoudige werking
- continue productie
- hoge efficiëntie, minder materiaalverspilling
- lage productiekosten.
Mills Tour:
Stap 1 - spoelen
Er zijn koolstofstalen die voor jou in buizen en buizen worden gemaakt.
Stap 2 - ontroller
De koolstofstaal spoel wordt geplaatst op de uncoiler
Stap 3 - Evenwicht
De spoel is gelijk
Stap 4 - achterstelassen
Sluit de laatste spoel aan op de volgende spoel om ononderbroken te vormen & sizing
Stap5- De molen.
Vervolgens gaat het door een reeks rollen die het platte staal tot een buis vormen

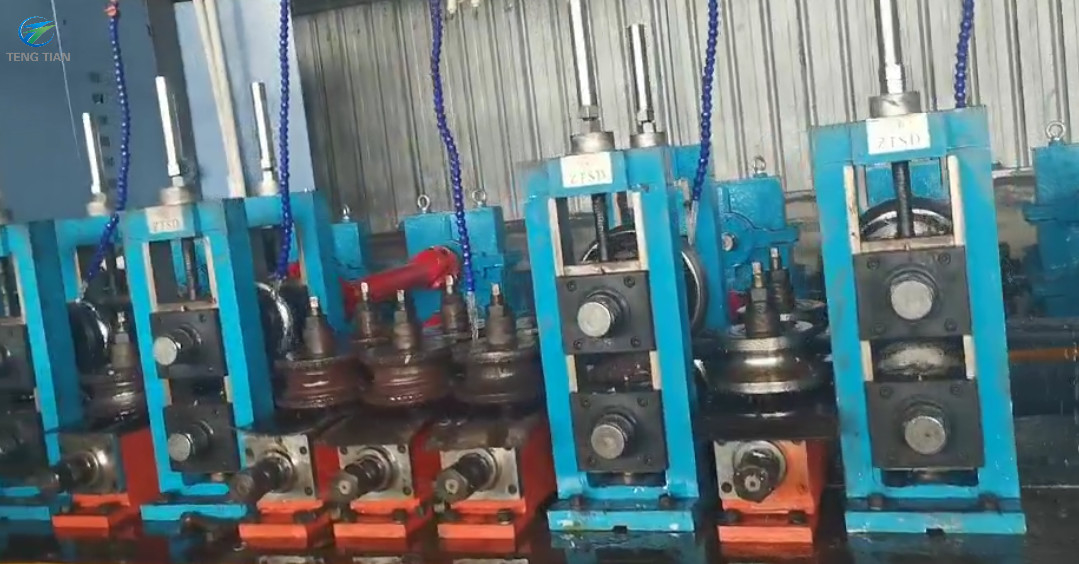

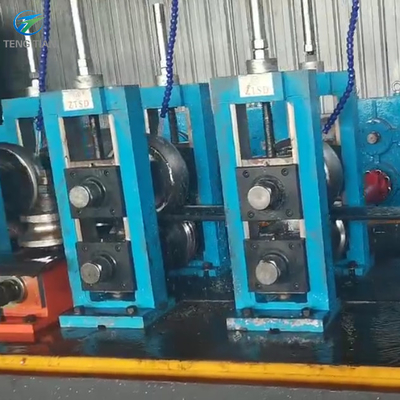

Stap6- Molenrollers
Rollen vormen deze grootte schema in vorm
Stap7- Lasser.
Een elektrische weerstandssweismachine beëindigt de pijp of buis
Stap8- Scarfer.
De naad is schaafde om de pijp of buis helemaal glad te maken.
Stap9- Zag.
de pijp en het buisje worden gesneden tot op de lengte
Stap 10 - Inzamelen
Ten slotte, het verzamelen van buizen voor verpakking
Lijst van de pijplijnmachines
| - Nee, dat is niet waar. |
Model |
Grootte van de buis |
Dikte |
Versnelling ((m/min) |
Vermogen ((KW) |
HF(KW) |
Gebied ((LxW)) |
| 1 |
HG20 |
ø8 - ø20 mm |
0.3 - 1,5 mm |
30 - 150 |
210 |
100 |
40*12 |
| 2 |
HG32 |
ø10 - ø32 mm |
0.4 - 2,0 mm |
30 - 150 |
300 |
150 |
40*12 |
| 3 |
HG50 |
ø16 - ø50 mm |
0.7 -2,5 mm |
30 - 150 |
410 |
200 |
60*12 |
| 4 |
HG60 |
ø22 - ø60 mm |
0.9 - 3,0 mm |
30 - 150 |
410 |
200 |
60*12 |
| 5 |
HG76 |
Ø25 - ø76 mm |
1 tot en met 4 mm |
30 - 120 |
580 |
300 |
80*16 |
| 6 |
HG89 |
Ø32 - ø89 mm |
1 - 4,5 mm |
30 - 100 |
660 |
300 |
100*16 |
| 7 |
HG114 |
Ø45 - ø114 mm |
1.5 -5 mm |
30 - 80 |
920 |
400 |
100*16 |
| 8 |
HG140 |
Ø50 - ø140 mm |
1.5 - 5,5 mm |
30 - 80 |
920 |
400 |
100*16 |
| 9 |
HG165 |
Ø60 - ø165 mm |
2 - 6 mm |
30 - 60 |
1100 |
500 |
100*16 |
| 10 |
HG219 |
Ø114 - ø219 mm |
3 - 8 mm |
20 - 45 |
1400 |
600 |
150*16 |
| 11 |
HG273 |
Ø114 - ø273 mm |
4 - 12 mm |
15 - 30 |
2100 |
800 |
160*18 |
| 12 |
HG325 |
Ø165 - ø325 mm |
4 - 14 mm |
10 - 30 |
2500 |
1000 |
200*24 |
| 13 |
HG426 |
Ø165 - ø426 mm |
4 - 16 mm |
8 - 25 |
2900 |
1200 |
250*24 |
| 14 |
HG508 |
Ø219 - ø508 mm |
5 - 18 mm |
5 - 18 |
3400 |
1600 |
300*24 |
| 15 |
HG610 |
Ø355 - ø610 mm |
5 - 18 mm |
5 - 18 |
3700 |
1600 |
300*24 |
| 16 |
HG760 |
Ø426 - ø760 mm |
5 - 20 mm |
5 - 20 |
4300 |
1800 |
300*24 |

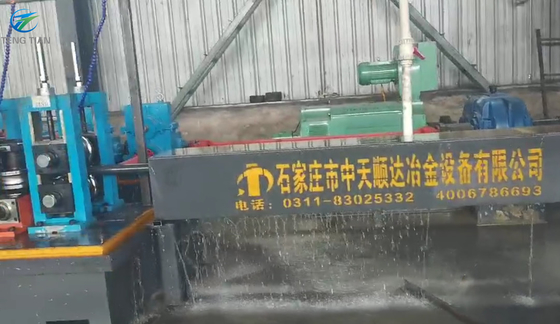

Referentiefoto
