Koudzaagsnijmachine voor het maken van energiesparende gegalvaniseerde stalen buizen
I. Inleiding
Voor de situatie dat alle landen infrastructuurbouw doen, hebben Steel Tube Making Machine veel toepassingen.decoratie, nieuwe energie, enz. en is een van de noodzakelijke GI Steel Tube Making Machine voor Round Pipe Machine voor staalproducten.geschikt voor bedrijven die nieuw zijn in de staalindustrie
II.Gemeenschappelijke productspecificaties
| - Nee, dat is niet waar. |
Model |
Grootte van de buis |
Dikte |
Versnelling ((m/min) |
Vermogen ((KW) |
HF(KW) |
Vlakte ((LxW in meter) |
| 1 |
HG20 |
ø8 - ø20 mm |
0.3 - 1,5 mm |
30 - 150 |
210 |
100 |
40*12 |
| 2 |
HG32 |
ø10 - ø32 mm |
0.4 - 2,0 mm |
30 - 150 |
300 |
150 |
40*12 |
| 3 |
HG50 |
ø16 - ø50 mm |
0.7 -2,5 mm |
30 - 150 |
410 |
200 |
60*12 |
| 4 |
HG60 |
ø22 - ø60 mm |
0.9 - 3,0 mm |
30 - 150 |
410 |
200 |
60*12 |
| 5 |
HG76 |
Ø25 - ø76 mm |
1 tot en met 4 mm |
30 - 120 |
580 |
300 |
80*16 |
| 6 |
HG89 |
Ø32 - ø89 mm |
1 - 4,5 mm |
30 - 100 |
660 |
300 |
100*16 |
| 7 |
HG114 |
Ø45 - ø114 mm |
1.5 -5 mm |
30 - 80 |
920 |
400 |
100*16 |
| 8 |
HG140 |
Ø50 - ø140 mm |
1.5 - 5,5 mm |
30 - 80 |
920 |
400 |
100*16 |
| 9 |
HG165 |
Ø60 - ø165 mm |
2 - 6 mm |
30 - 60 |
1100 |
500 |
100*16 |
| 10 |
HG219 |
Ø114 - ø219 mm |
3 - 8 mm |
20 - 45 |
1400 |
600 |
150*16 |
| 11 |
HG273 |
Ø114 - ø273 mm |
4 - 12 mm |
15 - 30 |
2100 |
800 |
160*18 |
| 12 |
HG325 |
Ø165 - ø325 mm |
4 - 14 mm |
10 - 30 |
2500 |
1000 |
200*24 |
| 13 |
HG426 |
Ø165 - ø426 mm |
4 - 16 mm |
8 - 25 |
2900 |
1200 |
250*24 |
| 14 |
HG508 |
Ø219 - ø508 mm |
5 - 18 mm |
5 - 18 |
3400 |
1600 |
300*24 |
| 15 |
HG610 |
Ø355 - ø610 mm |
5 - 18 mm |
5 - 18 |
3700 |
1600 |
300*24 |
| 16 |
HG760 |
Ø426 - ø760 mm |
5 - 20 mm |
5 - 20 |
4300 |
1800 |
300*24 |
III.Samenstelling van de apparatuur
Onroller: De single cone winding is van de structuur van dubbele uitbreiding en cantilever mandrels en bestaat uit twee hoofdonderdelen: de hoofdarm en de vaste basis.Het hoofdkarosserie is uitgerust met een pneumatisch systeem om te voldoen aan de behoeften van de uitbreiding van de, samentrekking en remmen van de mandrels.
Het rechtlijnen van de spiraal wordt hoofdzakelijk gebruikt om de nieuwe stalen kop van de spoel in de gelijkmaker te brengen nadat de ontwikkelingsunit de spoel op de werkplek heeft gebracht.De Leveler wordt hoofdzakelijk gebruikt om het hoofd en het spoor van het staal strip vlak en bereiden voor op de volgende stap scheer en lassen, zodat de staalstrook vlak en recht tegenover elkaar in de scheerlas wordt gehouden.
Automatisch snijden en lassen: wordt gebruikt om het onregelmatige deel van de kop en de staart van de band af te snijden en de kop van de band van de vorige spoel met de kop van de volgende spoel in lijn te brengen en deze samen te lassen.
Voeder- en stempelmachine: De stempelmachine stuurt de stalen strip naar de stempelmachinepositie, de stempelmachine stuurt de stalen strip en stuurt deze vervolgens naar het vormonderdeel.Elk formaat is uitgerust met een set van perforatievormen, kan de punchmachine de malen automatisch veranderen.

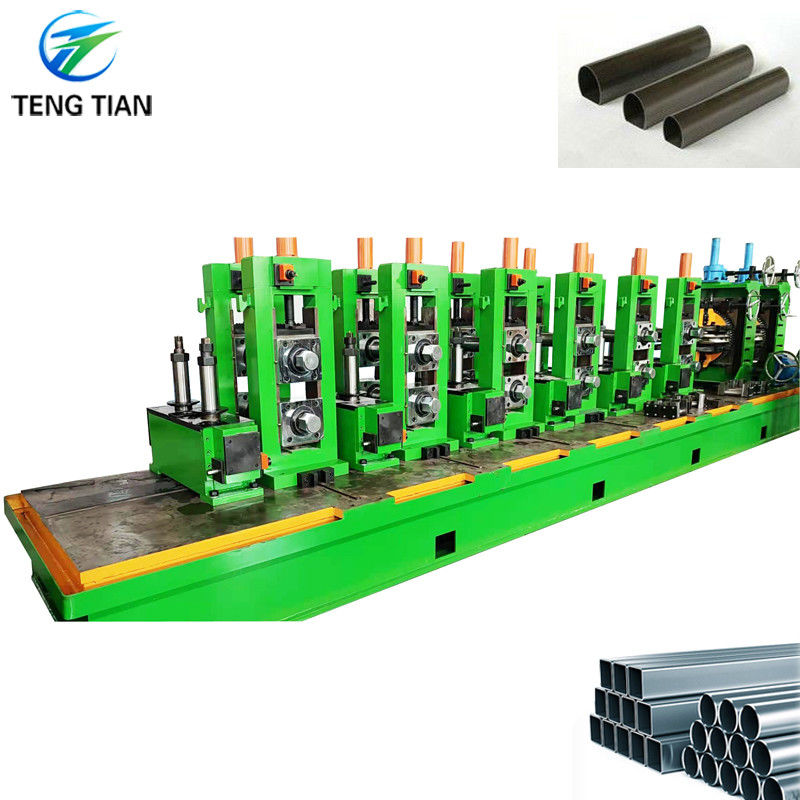

Vorm- en afmetingsonderdeel: dit onderdeel is een rol die de stalen strip tot een ronde vierkantpijp vormt.
Snijmachine: wordt gebruikt voor het snijden van materialen van continue non-stop productie van buizen en buizen.De krachtige servo is uitgerust met een hoge precisie reducer en geïmporteerde rack en pinnen transmissie. De precisie van het snijden (gat afstand is ± 1 mm. Installeer geïmporteerde hoge-precisie lineaire gids rail en beschermende dekking
IV. Samenstelling van de apparatuur
| - Nee, dat is niet waar. |
Naam |
| 1 |
ontroller |
| 2 |
Geraamder en gelijkmaker |
| 3 |
Automatisch scheeren en lassen |
| 4 |
Accu's |
| 5 |
rolvormende en afmetende onderdelen |
| 6 |
koudzaag |
| 7 |
uitlooptabel |
| 8 |
Automatisch verpakken en palletiseren |
IV.Uiterlijk van de fabriek
1Wij zullen de ingenieur sturen voor de installatie en de opleiding van uw werknemers om deze machine op de juiste manier te bedienen.
2Het garantie team.
Een jaar kwaliteitsgarantie, levenslange garantie op reparatie.Na de kwaliteitsgarantieperiode, wordt alleen de kosten van de onderdelen in rekening gebracht.
3) Wij leveren de pre- en after-sale service.
Pre-sales service: workshopontwerp en productie-outputontwerp
naverkoopservice: installatie en opleiding, en de geschoolde ingenieur voor het werk.
4De ingenieur zal u helpen om de output te verbeteren, het afval te verminderen en de kosten te verlagen.
5) Wij leveren de pre-sale service-ontwerp voor het hele project voor roestvrij staal pijpen productie / koolstof staal pijpen productie.
6We zijn verantwoordelijk voor het laden en verzenden.
Vragen:
Q1: Bent u fabrikant of handelsonderneming?
A1: we zijn fabrikant, meer dan 20 jaar ervaring.
V2: Wat is de maximale grootte van de pijp die u zelfs produceren?
A2: Max φ630 mm
Q3: Kan ik uw klantmachinelijn bezoeken?
A3: Ja, maar ik moet eerst toestemming krijgen van mijn klant.
Q4: wat is uw machine voordelen?
A4: Volledig automatisch, rechtstreeks vormend vierkant, delen rollers.
V5:Hoe kan ik de offerte krijgen?
A5: Stuur ons uw vereisten voor buisgrootte, dikte.
