machine voor het maken van stalen buizen
>
Machine voor het maken van stalen buizen van bouwbalken 80 m/min

Machine voor het maken van stalen buizen van bouwbalken 80 m/min

Productdetails:
Plaats van herkomst: HEBEI
Merknaam: TengTian
Certificering: CE, ISO9001, BV
Modelnummer: H C Ω
Gedetailleerde informatie
Plaats van herkomst:
HEBEI
Merknaam:
TengTian
Certificering:
CE, ISO9001, BV
Modelnummer:
H C Ω
Naam:
Bouwbalk van stalen stalen buismachine voor het maken van stalen buizen 80 m/min
Toepasselijke materialen:
Structurele staal
Apparatuurspecificatie:
bepaalde klant
Snijmethode:
Koude zaag
Vormmethode:
Rollervorming
Snelheid:
80 m/min
Garantie:
Een jaar
Materiaal:
Lage koolstof HRC
Vormtyp:
Direct vormen
Werkwinkel:
80 x 12 m, H>5 m (kraan tot grond)
Markeren:

High Light

Markeren:

Machines voor het maken van structuurbuizen van staal of van metaal

,

Machines voor het maken van metalen buizen

,

Machines voor het maken van stalen buizen

Handelsinformatie
Min. bestelaantal:
1 reeks
Prijs:
$100000 to $1 million
Verpakking Details:
De uitvoer waterdichte en Zeewaardige verpakking.
Levertijd:
120 het werkdagen
Betalingscondities:
L/c, t/t
Levering vermogen:
50 reeksen/Jaar
Productbeschrijving
Bouw Draagbalk Stalen Ponsbare Metalen Pijp Maakmachine 80m/Min
Productspecificaties
Kenmerk Waarde
Naam Bouw Draagbalk Stalen Ponsbare Stalen Buis Maakmachine 80m/Min
Toepasselijke materialen Constructiestaal
Apparatuurspecificatie Door klant bepaald
Snijmethode Koude Zaag
Vormmethode Rolvormen
Snelheid 80 m/min
Garantie Een jaar
Materiaal Laag koolstof HRC
Vormtype Direct vormen
Werkplaats 80 x 12 m, H>5m (kraan tot grond)
Speciale Vorm Stalen Harde Pers Gesloten Profiel Stalen Buis Maakmachine
Algemene Productspecificaties
Nr. Model Buisgrootte Dikte Snelheid (m/min) Capaciteit (KW) HF (KW) Oppervlakte (LxB in meters)
1 HG20 ø8 - ø20 mm 0.3 - 1.5 mm 30 - 150 210 100 40*12
2 HG32 ø10 - ø32 mm 0.4 - 2.0 mm 30 - 150 300 150 40*12
3 HG50 ø16 - ø50 mm 0.7 -2.5 mm 30 - 150 410 200 60*12
4 HG60 ø22 - ø60 mm 0.9 - 3.0 mm 30 - 150 410 200 60*12
5 HG76 Ø25 - ø76 mm 1 - 4 mm 30 - 120 580 300 80*16
6 HG89 Ø32 - ø89 mm 1 - 4.5 mm 30 - 100 660 300 100*16
7 HG114 Ø45 - ø114 mm 1.5 -5 mm 30 - 80 920 400 100*16
8 HG140 Ø50 - ø140 mm 1.5 - 5.5 mm 30 - 80 920 400 100*16
9 HG165 Ø60 - ø165 mm 2 - 6 mm 30 - 60 1100 500 100*16
10 HG219 Ø114 - ø219mm 3 - 8 mm 20 - 45 1400 600 150*16
11 HG273 Ø114 - ø273mm 4 - 12 mm 15 - 30 2100 800 160*18
12 HG325 Ø165 - ø325 mm 4 - 14 mm 10 - 30 2500 1000 200*24
13 HG426 Ø165 - ø426 mm 4 - 16 mm 8 - 25 2900 1200 250*24
14 HG508 Ø219 - ø508 mm 5 - 18 mm 5 - 18 3400 1600 300*24
15 HG610 Ø355 - ø610 mm 5 - 18 mm 5 - 18 3700 1600 300*24
16 HG760 Ø426 - ø760 mm 5 - 20 mm 5 - 20 4300 1800 300*24
Apparatuursamenstelling
  • Afwikkelaar: De Enkele Kegelwikkeling is van de structuur van dubbele expansie en cantilever doornen. Het bevat twee hoofdonderdelen: hoofdgedeelte en de vaste basis. Het hoofdgedeelte is uitgerust met een pneumatisch systeem om te voldoen aan de behoeften van het uitzetten, samentrekken en remmen van de doornen.
  • Richelaar & Nivelleerder: De Richelaar wordt voornamelijk gebruikt om de nieuwe spoelstalen kop in de nivelleerder te leiden nadat de afwikkelaar de spoel naar de werkplek heeft gebracht. De Nivelleerder wordt voornamelijk gebruikt om de kop en het spoor van de stripstaal plat te maken en voor te bereiden op de volgende stap van scheren en lassen, om ervoor te zorgen dat het stripstaal tegenover elkaar plat en recht is bij het scheren en lassen.
  • Automatisch Scheren en Lassen: Wordt gebruikt om het onregelmatige deel van de tapekop en -staart af te snijden, en de tapestaart van de vorige spoel uit te lijnen met de tapekop van de volgende spoel, en ze aan elkaar te lassen.

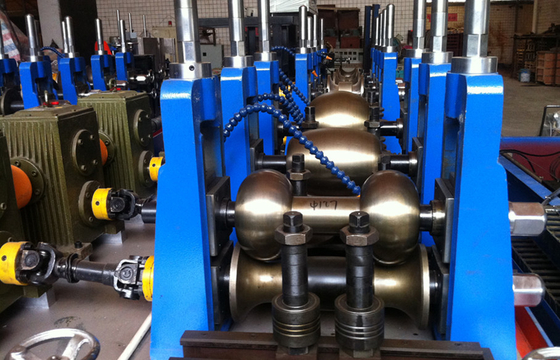

  • Vorm- en Maakdeel: Dit deel buigt de stalen strip koud in een ingestelde vorm. De grootte kan worden aangepast door de servomotor.
  • Snijmachine: Het wordt gebruikt voor het snijden van materiaal van continu niet-stoppen snijden van stalen buizen op lengte. De krachtige servo is uitgerust met een zeer nauwkeurige reductiemotor en geïmporteerde tandheugeloverbrenging. De nauwkeurigheid van het snijden (gatafstand) is ±1mm. Installeer geïmporteerde zeer nauwkeurige lineaire geleiderail en beschermkap.

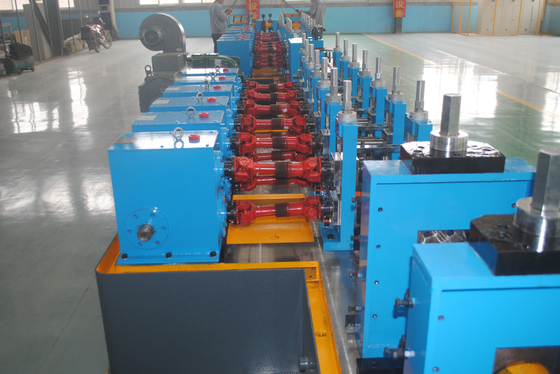

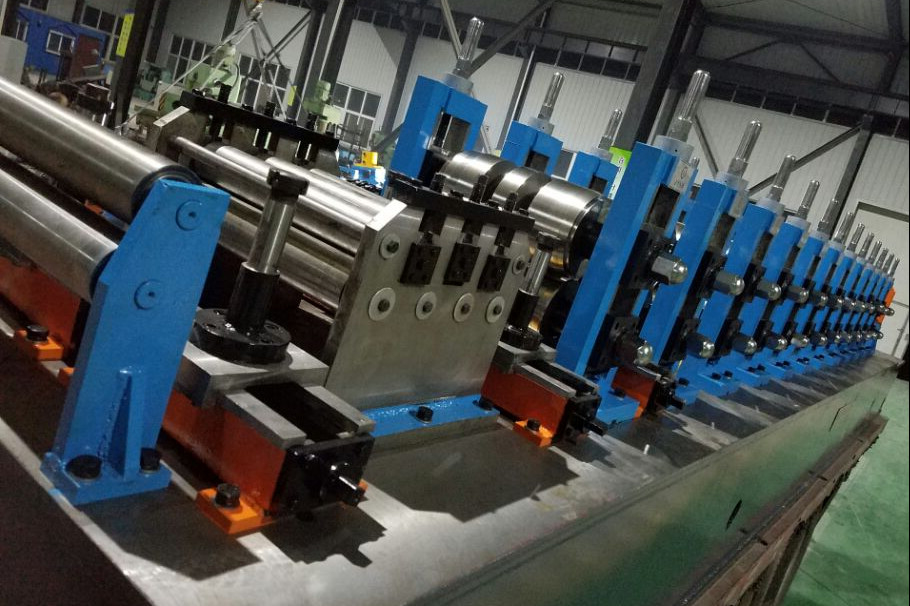

Fabrieksweergave
