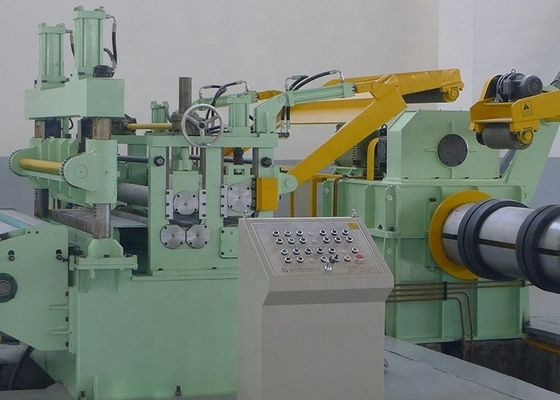

ZSL-6×1500-Slitting Line Metal Strip Coil Slitter Mens-machine interactie gemak
I. Het ontwerp, de vervaardiging, de controle en de installatie van de productlijn moeten betrekking hebben op de volgende normen:
|
(1)JB/T 10678-2006 Productielijn voor plaatontwikkeling en -vervlakking
(2)JB/T 1829-1997 Algemene voorschriften voor machines voor metaalvorming
GB 3766-2001 Algemene specificatie van het hydraulisch systeem
- GB/T 5226.1-2008 -Industriële elektrische apparatuur van de algemene specificatie van de machine
- JB/T 8609-1997 Technische voorschriften voor het lassen van hydraulische machines
GB/T 14404-2011 Precisie van plaatscheren
JB/T 3164-2007 Technische specificatie voor rolplatenniveller
JB/T 1465-2010 Basisparameter van een rollplaatvervlakker
- YB/T 4056-2006 -Technische specificatie voor rolplatenniveller van metaalplaten
|
II. Algemene technische voorschriften voor productielijnen:
De verwerkingsnauwkeurigheid van de productielijn is in overeenstemming met de relevante eisen van de hoofdtechnische parameters.De verkoper wordt vastgesteld op basis van de behoeften van de koper en kan de in de specificatie gespecificeerde inhoud naar behoren aanpassen..
Er is geen abnormale trilling en lawaai voor de productlijn en deze moet voldoen aan de eisen van de desbetreffende nationale normen.
Wanneer hydraulische onderdelen en drukstations normaal volgens de specificaties worden gebruikt en onderhouden, zorgen wij ervoor dat er geen lekkage of natuurlijke schade is.De vervanging of het onderhoud moet tijdig voor de gebruiker worden geleverd..
Verwarmingsvereisten:
Het uiterlijk van de kralen van alle lassen moet gelijkmatig zijn in hoogte en breedte.Het verwijderen van de splitsing en slijpen zijn nodig om de oppervlakte golvendheid mooi en symmetrie te makenEr zijn geen scheuren, koude verbindingen, slaginsluitingen, doorbraken van vlammen, laskralen, ondersnijden en luchtgaten, enz. op het gelaste verbinding.
Het uiterlijk van de productlijn moet worden geverfd volgens de eisen van de gebruiker.
Uiterlijk van de verven:
De oliefolie moet gelijk zijn en geen hangende stromen, sinaasappelschil en luchtbelletjes bevatten.
Vervaardigingsvereisten voor productkwaliteit:
Alle apparatuur moet worden ontworpen en geproduceerd volgens het staatssysteem voor kwaliteitsnormen.
De afnemer heeft te allen tijde het recht de door de leverancier verstrekte tekening te controleren en het productieproces te controleren.
III. Idee van producten die:
Betrouwbaarheid: het ontwerp van machines heeft een hoge betrouwbaarheid, het kan ervoor zorgen dat de apparatuur normaal en continu werkt.
Veiligheid: de machines, het hydraulische en het elektrische systeem van de hele lijn zijn voorzien van een betrouwbare beschermings- en veiligheidsvoorziening.het kan handmatig of automatisch noodstop.
Milieuvriendelijk: de soorten hydraulische oliën van de gebruikte werktuigmachines moeten worden gerecycled om lekkage en milieuvervuiling te voorkomen.
Energiebesparing: rekening houden met de energieverbruikfactoren bij het ontwerpen van de apparatuur, met behulp van de hogere overdrachtsdoeltreffendheidseenheid, combineren met verbetering van de productnauwkeurigheid, verminderen van het verbruik.
Operatie: deze apparatuur kan gemakkelijk worden bediend, en de interactie tussen mens en machine is gemakkelijk.
IV. Ander model van snijlijn
Model
(mm) |
Dikte van de plaat
(mm) |
Plaatbreedte
(mm) |
Gewicht van de stalen spoel (T) |
Afgeronde breedte (mm) |
Nummer van het scheerartikel |
Snij snelheid ((m/min) |
| 3 × 500 |
0.4-3 |
100 tot 500 |
7 |
≥ 30 |
≤ 6 |
140 |
| 3 × 600 |
0.4-3 |
100 tot 600 |
8 |
≥ 30 |
≤ 6 |
140 |
| 3 × 800 |
0.5-3 |
200 tot 800 |
10 |
≥ 30 |
≤ 8 |
140 |
| 3 × 1250 |
0.5-3 |
400-1250 |
15 |
≥ 30 |
≤ 10 |
120 |
| 3×1500 |
0.5-3 |
600-1500 |
20 |
≥ 30 |
≤ 12 |
120 |
| 3×1800 |
0.5-3 |
900-1600 |
30 |
≥ 40 |
≤ 13 |
120 |
| 4×1600 |
0.5-4 |
900-1600 |
30 |
≥ 60 |
≤ 13 |
120 |
| 6×1600 |
1-6 |
900-1600 |
30 |
≥ 60 |
≤ 10 |
110 |
| 8×2000 |
2-8 |
900-2000 |
35 |
≥ 70 |
≤ 6 |
100 |
| 10×2200 |
3 tot 10 |
900-2200 |
35 |
≥ 80 |
≤ 5 |
80 |
| 12×2200 |
3-12 |
900-2200 |
35 |
≥ 100 |
≤ 5 |
50 |
| 16×2500 |
4-16 |
900-2500 |
35 |
≥ 100 |
≤ 5 |
40 |
| 20×2500 |
6 tot 20 |
900-2500 |
35 |
≥ 100 |
≤ 4 |
40 |
