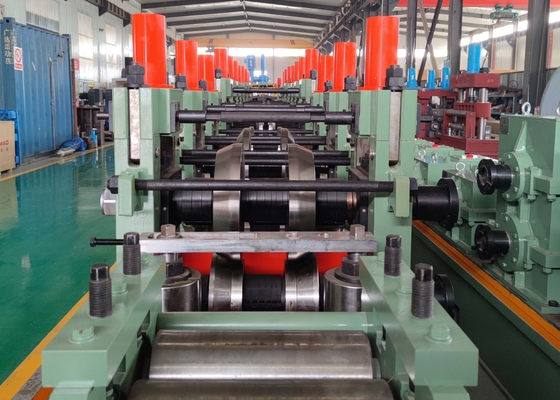

Verstelbare grootte 114-219 mm Stalen vierkantbuismolen Maximale snelheid 120 mm/min

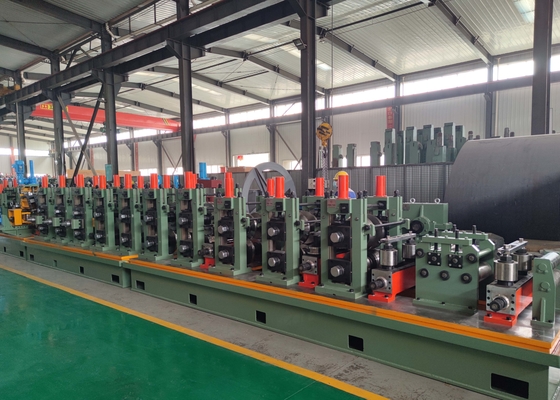

Verstelbare grote buisgrootte staalpijp productielijn AlgemeenInleiding:
Verstelbare grootte 114-219 mm Stalen vierkantbuismolen Maximale snelheid 120 mm/minis ontworpen voor de productie van ronde buizen (Diaφ114-219 mm, dikte 3-9 mm).de productielijn kan gelaste stalen buizen produceren met een goede kwaliteit van bewerking en een hoge precisie van montage.
Productielijn voor stalen buizen met verstelbare grote buisgrootteOntwerprichtlijn:
●Verbeteren van de operationele en productieprestaties;
●Verbeteren van het milieu en de veiligheid van de activiteiten;
●De stabiliteit van het product verbeteren;
●De productiviteit van de producten verbeteren;
●Reduceer de rollenkosten.
Productielijn voor stalen buizen met verstelbare grote buisgrootteSpecificaties:
Materialspecificaties:
conform met de norm YB189-64
(1)Materieel: koolstofarm staal en laaggelegeerd staal voor bouwwerkzaamheden
(2)Mechanische eigenschappen: σb≤520MPa,σs≤340MPa
(3) Bandbreedte: 357 ∼ 688 mm
(4)Dikte van de band: 1,5 ∼ 6,0 mm
(5) Stalen bandspoel: binnendiameter van de spoelen:φ508·φ610 mm
Buitendeurs van spoelen:φ1000 φ2000 mm
(6) Gewicht van de spoel: ≤ 12 T
Hoofdspecificaties van producten voor lasbuizen:
(1) Pijpgrootte: Rond: φ114·φ219 mm
(2) Wanddikte van buizen: 3 ̊9 mm
(3) Vaste snijlengte: 8 ‰ 12 m
(4) Precisie bij het snijden van buizen: ±1,5 mm
Snelheid van vorming:20 ̊50 m/min
Elektriciteit, water en luchtvoorziening
| Kracht |
Vermogen van de lijn |
Ongeveer 600 kW. |
| Stroombron |
380V/60Hz/3fasen |
| Circulatie koelwater |
Stroom |
20 T/h ¥30 T/h |
| Poolvolume |
30 m3 |
| Gecomprimeerde lucht |
Stroom |
5 m3/min |
| Druk |
5·11 kg/cm2 |
Werkplaats vereisen:
| 6 m breed, 70 m lang, ten minste 5 m hoog van de plafondrails tot de grond. |
Voorziene technische document:
● Gebruiksaanwijzing (een maand voor de levertijd verstrekt)
● Inspectiecertificaat (bij levering)
●Laadorder (opgeleverd op het moment van levering)
●Layouttekening (een maand voor de levertijd verstrekt)
● Ground Base Drawing (verschaft een maand voor de levertijd)
● Elektrisch beginselschema
●Algemene montage Tekening van elke eenheid van de lijn
● Deeldiagram van kwetsbare delen
