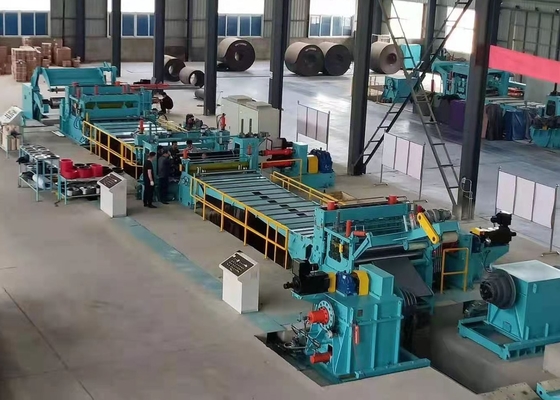

Breedte van de spoel max 1650 mm Gewicht max 30 ton Stalen snijmachine Groen

Beschrijving van de uitrustingstructuur

Opmerking: Deze lijst met parameters is uitsluitend ter referentie en de specifieke parameters moeten nog door beide partijen worden besproken om de beste resultaten te bereiken.

1.Koelwagen

Doel: vervoer van het spoelmateriaal naar de ontwikkelmachine.

Structuur: de auto is onder de vloer geïnstalleerd in de weg, die voornamelijk bestaat uit de stoel van het voertuig en de stuurwiel, een v-vormig materiaalframe en een rijdraad,motor met vertragingsmotor en oliesilinder voor het tillen.

2. Onroller

Gebruik: steun voor ruwe stalen spoel.

Structuur: dubbel draagvlak.Door uitbreiding en samentrekking van de trommel, transmissiebak, transmissie mechanisme, pneumatische trommelrem, rol op de middelste glijbaan.Wanneer de riem wordt gedragen,de motor opent actief de materiaalkopWanneer de productielijn continu werkt, ontsluit de uitgangsas van de vertragende motor via de koppeling en werkt de motor niet.Het materiaal van de spoel wordt aangedreven door de tractie rechtmaker of slitsmachine.De ontwikkelingsspanning wordt geleverd door de trommelrem.

Technische specificatie:

3- Ik heb het niet.Drukgeleider

Doel: het gebogen materiaal uit de kop scheppen en het in de trekgerei brengen.

Structuur: het bestaat uit een rol, een rol en een plaat.Bogen van de rolcoating, hydraulische druk om de rolkop te strekken, elektrische rotatie van de expositie van de materialen;De schephoofd ondersteunt de plaat met nacht druk uitbreiding en hydraulische swing, en de plaatkop wordt naar buiten getrokken door de materiaalkop in lijn te brengen;The bending roll is pushed by the oil cylinder and matched with the support plate of the shovel head to press the plate head straight so as to facilitate the material head to expand into the traction flatting machine.

Technische specificatie:

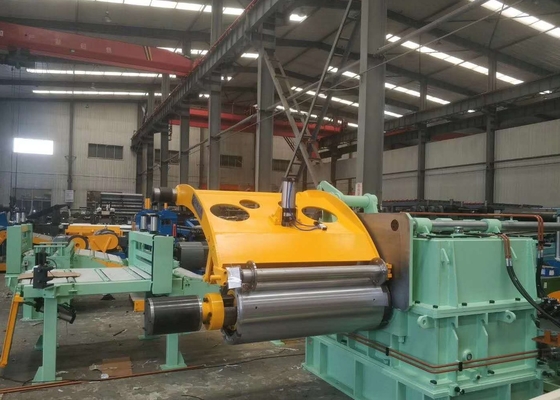

4- Ik heb het niet.Pull&Straightener

Doel: kalibreren van het plaatmateriaal en het inbrengen van de materiaalkop in de snijmachine.

Structuur: het bestaat uit 1 paar spanningsrollers, 5 niveaulollers, frame en aandrijfsysteem.De spanningsrol wordt opgeheven en verlaagd door de oliesilinder,5 evenwichtige rollen zijn geplaatst op de bovenste 2 en de onderste 3De werkrol wordt door een gelijkstroommotor aangedreven door middel van een versnellingsbak en een universele koppeling.

Technische specificatie:

ü Snelheid

60 m/min/ Dikte ≥ 3,5 mm

90 m/min/Dikte ≤ 3,0 mm

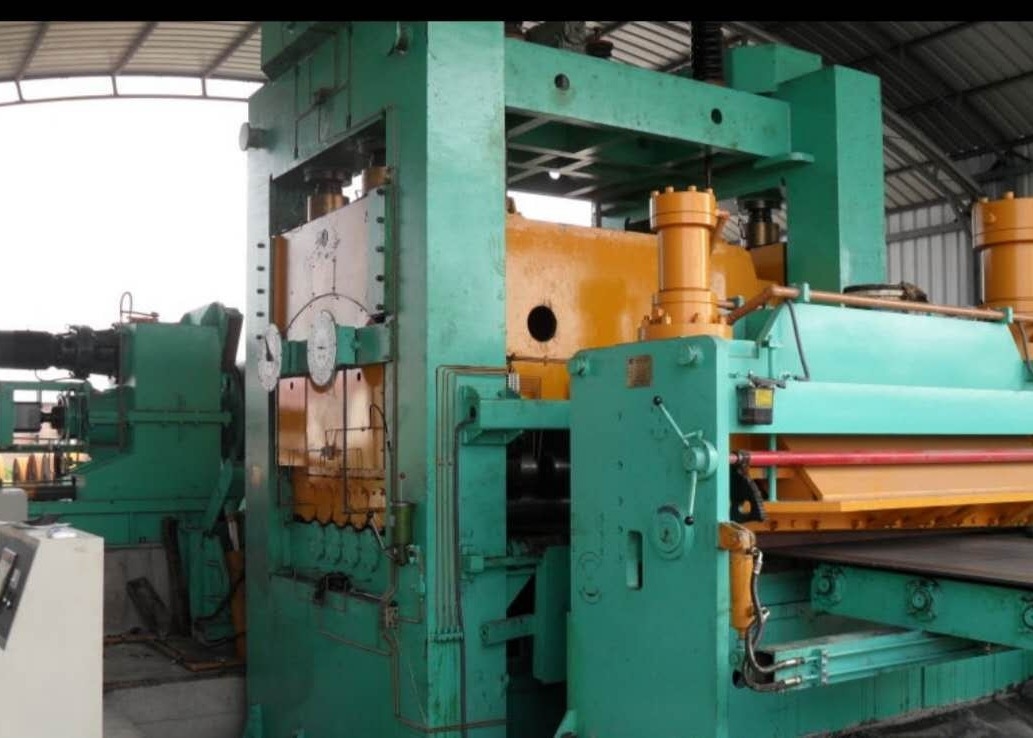

5- Ik heb het niet.Scheren

Gebruik: snij de onregelmatige plaatkop af voor latere verwerking van staalplaat.

Structuur: het bestaat uit wandplaat, bovenste en onderste meszit, rechthoekig blad (vier zijden van het blad kunnen worden gebruikt), mechanisme voor het regelen van de vrijheid, synchrone versnellingsas en aandrijfscilinder.Handgestuurd knippen. Ontladingszijde met hydraulische schommelbrug, onder de kop van de brugopvangplaat.

Technische specificatie:

Bladmateriaal C12MoV

Oliecilinder Ø150X80mm 2 stuks

6- Ik heb het niet.1# Accumulator

Structuur: hydraulische dubbele schommelbrug, bestaande uit een gebogen materiaalframe en een schommelbrug met roltafel.

Overgangsrol doorsnede 90-100 mm, roloppervlak gechroomd

Een overgangsplaat wordt tussen de rollen gelegd om het passeren van het materiaalhoofd te vergemakkelijken

Schommelcilinder Ø 100 x 1000 mm 2 stuks

Grootte van de put: lengte x breedte x diepte = ongeveer 5000X2200X3000mm

7- Ik heb het niet.Centreringsinrichting

Gebruik: leidt de rechte richting van het plaatmateriaal, verbetert de rechte vorm van het snijblad

Materiaal.Structuur: verticale rolgeleider, voornamelijk samengesteld uit schroefstaaf, gepolijste staaf, schuifstoel, verticale rolgeleider, regulerende motor, regulerende handwiel en ijsrol.

Technische specificatie:

Gidsrol Ø 100 mm diameter, materiaal voor GCr15, 6 stuks

De rol heeft een diameter van Ø90 mm, het oppervlak is gechromeerd.

Twee motoren aandrijven respectievelijk het stuurwiel om de stuurwijdte in te stellen

8- Ik heb het niet.Kleefrolletje

Gebruik: kop voor het voeden van de clip naar de snijmachine

Structuur:

Een paar voedingsrollers met een diameter van Φ 200 mm, polyurethaan rubber brood.

De onderrol wordt aangedreven door een wisselstroommotor met koppelingsinrichting.

Bovenrol passief, cilinder tillen.

9- Een slitsmachine.(dubbele messen basistype)

Gebruik: voor het snijden van het plaatmateriaal in verschillende breedtes

Structuur: schuifrecht. Aan de beide zijden van het gereedschap, bovenste en onderste as, assplitsingsregeling, transmissietoestel, enz.versnellingsbak en universele koppeling, en de motor aandrijft de zijdelingse gereedschapsruimte om te openen en te sluiten voor een handig gereedschapswissel.

Technische specificatie:

Specificaties van de mesas: 320 x 2000 mm Ø, materiaal 42CrMo, oppervlak hardchroom.

Schoudersprong van de mesastaf 0.01mm;Snijdaksdiametersprong 0.025mm/1m;Missieaksparallelisme 0.03mm/1m

10. kantomdraaier(2 sets)

Doel: verzamelen van de schrootrand van met een snijmachine gesneden plaat

Structuur: horizontaal. Aan beide zijden van de productielijn gelegen, AC-versnellingsmotor.De randdraad is afgeleid van het tic-tac-toe wiel

Technische specificatie:

Breedte van de randomwikkeling 3-20 mm

Verloopgewicht 400 kg/set

Verplaatsingssnelheid 0-100 m/min

Motor YVP7.5kw,2 sets

11. 2# Accumulator

Doel: wordt gebruikt voor het regelen van de snelheidssynchronisatie tussen snijmachine en wikkelmachine

Structuur: een enkele schommelbrug, bestaande uit een boogvormig materiaalrek en een schommelbrug met roltafel

Technische specificatie:

Transitie rol diameter 90-100mm, rol oppervlak chroom platingtransitie plaat wordt gelegd tussen de rollen om het passeren van het materiaal hoofd swingende cilinder te vergemakkelijken Ø100 x1000mm, 2pcs

Grootte van de put: lengte x breedte x diepte = ongeveer 5000X2200X5000mm12.

Doel: scheiding van de leidstrip

Structuur: er zijn twee groepen scheidsregelaars die horizontaal kunnen worden verplaatst om isolatieplaten te vervangen.De hydraulische drukrol wordt tussen de twee groepen scheidsregelaars geïnstalleerd om te voorkomen dat de lasten uit de isolatieplaat springen.
