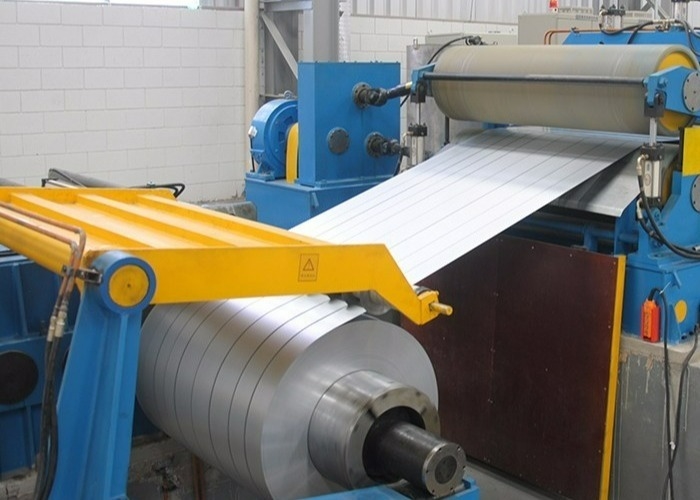

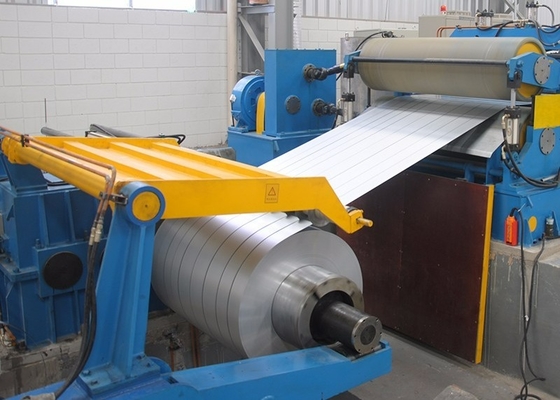

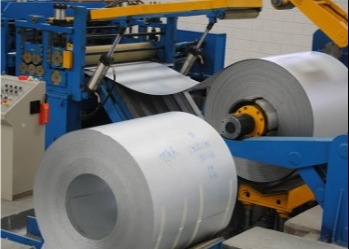

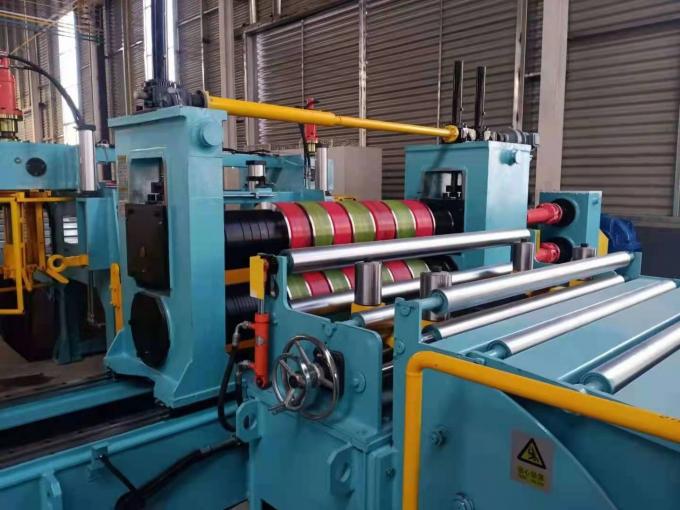

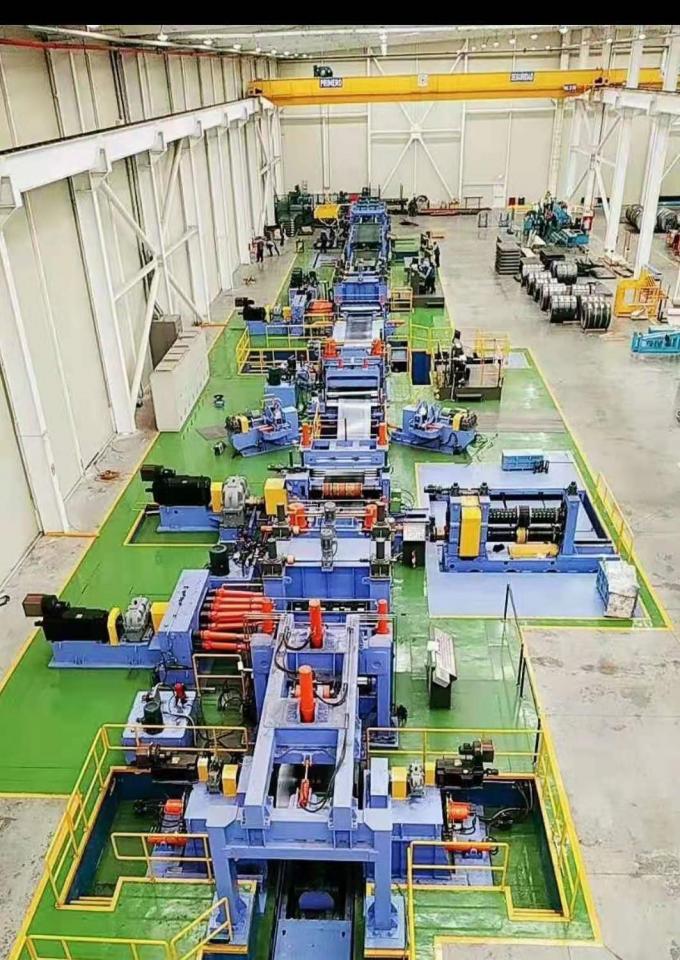

Gewicht van de spoel Max 35000Kg 3~14mm×1600mm Metalen spoel staal snijmachine

Gewicht van de spoel Max 35000Kg 3~14mm×1600mm Metalen spoel staal snijmachine

3~14mm×1600mm Stalen spoel snijmachine Algemene Inleiding

Deze productielijn is geschikt voor continue langslijnse scheerstrippen met een breedte van 800-1500 mm en een dikte van 0,5-3 mm voor warmgewalst gewoon koolstofstaal,laaggelegeerd structuurstaal en andere materialen. Verwezen naar als 1500 × 0,5 ~ 3 mm snijeenheid.

3~14 mm × 1600 mm stalen spoel snijmachine MTechnische parameters:

A. Gegevens van de machine:

1Naam van de apparatuur: Slitting Line

2Model: 14x1600

3Werkproces:Storage→Feeding→Uncoiling→Feeding→Pinch→Pre-leveling→Hydraulic Shear→Loop Bridge→Deflection Correction→Slitting→Edge Coiling→Loop Bridge→→[Function 1]→Separation→Pinch→Tension Roller→Feeding→Rewinding→Unloading

→[Functie 2]→Rolletjestafel→Verbuigcorrectie→knijpen→fijn gelijkstellen→lengte meten→staartknijpen→snijden→heffen en stapelen

B.Verwerkingsmateriaalparameters:

Inlaatmateriaalparameters:

Materiaal: warmgewalste stalen spoel Q235B/Q355B (σs≤400MPa, σb≤550MPa)

Spiraaldikte: 3 mm ∼14 mm (Q235B) 3 mm ∼12 mm ((Q355B)

Breedte van de spoel: 700 mm~1600 mm

Inwendige diameter van de spoel: Φ610 mm, Φ760 mm

Buitendeurs van de spoel: Φ1000mm Φ2200mm

Gewicht van de spoel: max.35000Kg

Parameters van het uitlaatmateriaal:

1)Parameters van het eindproduct in dwarsdoorsnede:

Lange nauwkeurigheid: lengte ≤±1,0 mm/L=2m

Diagonale ≤ ± 1,5 mm/L=2 m

Vlakheid: beter dan GB709-2006 nationale standaardPalletizing lengte: 2000mm12000mm

Paletteringhoogte: max.400 mm

Paletiseringsbelasting: max.15000Kg

2)Parameters van het eindproduct:

Snijcapaciteit: maximaal 3 strips (wanneer de plaatdikte 13-14 mm bedraagt, met uitzondering van de afgedankte randen)

Maximaal 4 strippen (wanneer de plaatdikte 11-12 mm bedraagt, met uitzondering van de afgedankte randen)

Maximaal 6 banden (wanneer de plaatdikte 9-10 mm bedraagt, met uitzondering van de afgedankte randen)

Maximaal 8 banden (wanneer de plaat dik is van 7-8 mm, met uitzondering van de afgedankte randen)

Maximaal 10 banden (wanneer de plaatdikte 3-6 mm bedraagt, met uitzondering van de afgedankte randen) rechte lijnnauwkeurigheid:≤0,5 mm/1000 mm ((条宽≥140 mm时,侧边料除外)

Snijbreedte: Min.120 mm

Breedtetolerantie: ±0,3 mm

De inwendige diameter van de terugspoeling: Φ610 mm.

Verwijderingsgewicht: max. 35000 kg

Tolerantie van de toren: ≤ ± 10 mm (3-5 cirkels binnen en buiten worden niet meegeteld)

C. Basisgegevens van de machine:

Ontwerpsnelheid: max.15-30m/min (openstijden, afhankelijk van de plaatdikte en het materiaal)

Max.30-80m/min (bij het wikkelen, afhankelijk van de dikte en het materiaal van de plaat)

Richting van het apparaat: □Van links naar rechts of □Van rechts naar links (gezicht naar het apparaat op de bedieningstafel)

Stroomvoorziening: driefasige wisselstroom 380V, 50Hz

Vloeroppervlakte: ≈65m × 11m (L × W)

Gebruiksomgeving: omgevingstemperatuur: -10°C-40°C

Relatieve luchtvochtigheid: ≤ 80%

Beschermingsklasse: IP40

3~14 mm × 1600 mm stalen spoel snijmachineProductontwerpconcept:

1betrouwbaarheid: de apparatuur is ontworpen en vervaardigd met een hoge betrouwbaarheid om een normale en continue werking van de apparatuur te garanderen.

2Veiligheid: De mechanische, hydraulische en elektrische systemen van de complete apparatuur zijn voorzien van betrouwbare beschermings- en veiligheidsvoorzieningen.De apparatuur heeft noodstopfunctie en reactieapparatuur., en kan in noodgevallen automatisch of handmatig worden gestopt.

3. Milieubescherming: Alle soorten hydraulische olie die in de apparatuur worden gebruikt, kunnen betrouwbaar worden teruggewonnen en gerecycled, en geen lek zal het milieu vervuilen.

4Energiebesparing: bij het ontwerp wordt volledig rekening gehouden met het energieverbruik van de apparatuur en wordt gebruik gemaakt van een eenheid met een hoge overdrachtsdoeltreffendheid, gecombineerd met de verbetering van de productnauwkeurigheid,om zelfverbruik te verminderen.

5. Gemakkelijk te bedienen: de apparatuur is eenvoudig te bedienen en de mens-machine dialoog is handig. Zie de beschrijving van het elektrische systeem voor meer informatie.

3~14 mm × 1600 mm stalen spoel snijmachineKenmerken:

1Het hoofdvermogen van deze machine wordt aangedreven door een gelijkstroommotor, die bij lage snelheden een stabiele rotatiesnelheid en koppel kan handhaven.Het wordt bestuurd door een gelijkstroomversnellingsregelaar om het stroomverbruik aan te passen volgens verschillende verwerkingsspecificaties.

2. Het apparaat wordt bestuurd door een hoogwaardig PLC-systeem, en de bediener kan de operatie voltooien via het touchscreen. De software neemt Zeye's zelf ontwikkelde besturingssysteem (2018SR678630) aan,die gemakkelijk te bedienen is en een hoog rendement en een laag energieverbruik heeft.

3De hoofdvermogen is uitgerust met een beroemde merk harde tand oppervlak versnellingsreducer, die een hoge transmissie efficiëntie en kleine slijtage heeft.

4De componenten van de apparatuur worden strikt gecontroleerd in het productieproces.en verwerkt door een nieuw type precisie CNC-bewerkingscentrum.

5Zeye streeft ernaar het ontwerp en de ontwikkeling van dit product, strikt in overeenstemming met de nationale normen in het productieproces,Het programma is gebaseerd op een programma van de Europese Unie voor het ontwikkelen van software en hardware., met uitstekende kwaliteit en attent service, en voortdurend bieden binnenlandse en buitenlandse klanten met de industrie Leading-edge plaatverwerkingsapparatuur.

Zie tekening van het eindproduct
