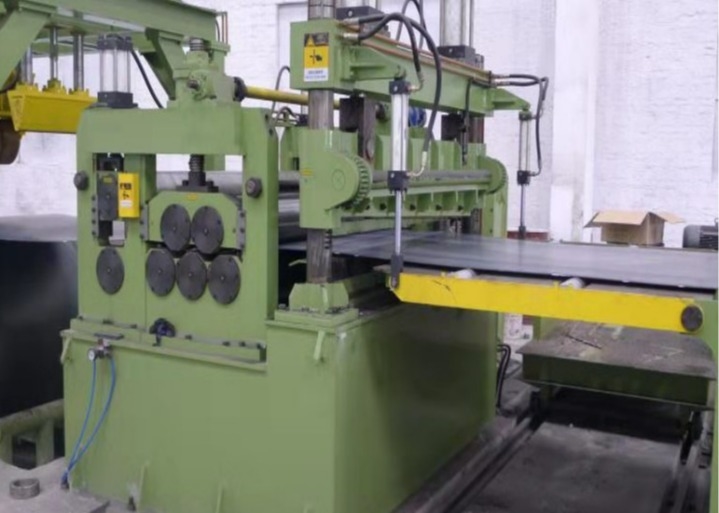

Deze productielijn is geschikt voor continue longitudinale scheerstrippen met een breedte van 800-1600 mm en een dikte van 0,5-4 mm voor warmgewalst gewoon koolstofstaal,laaggelegeerd structuurstaal en andere materialen. Verwezen naar als 1600 × 0,5 ~ 4 mm snijmachine.
1Materialspecificatie
Materiaal Lage koolstof HRC (Q235, σs=250Mpa,σb=500Mpa)
Spiraaldikte 0,5 mm
Breedte van de spoel 300-1600 mm
Gewicht van de spoel ≤ 20 t
Inwendige diameter Φ508/610
Buitendeurs ≤ Φ1800 mm
2. Einde productspecificatie
Gewicht van de spoel 20 t
Inwendige diameter Φ508 mm
Buitendeurs Φ1800 mm
Breedteprecisie ±0,10 mm ((dikte 0,5 - 3,0)
± 0,20 mm ((dikte 3,1-4,0)
Burr-nauwkeurigheid ≤ 5% Plaatdikte, ((0,08-0,20 mm)
Openingssnelheid van de spoelen 90-120 m/min
3.Gegevens van de apparatuur
(1) Vermogen: Spanning 380V Frequentie 50HZ Geïnstalleerd vermogen ca.330kw
(2) Luchtvermogen Druk 0,4-0,6 MPa Luchtvraag 0,2 m3/min(Compressie)
3.Formele samenstelling van de uitrusting
| - Nee, dat is niet waar. |
Naam |
| 1 |
Stage van de voorbereiding van de spoel |
| 2 |
Koelwagen |
| 3 |
Onroller |
| |
Drukgeleider |
| 4 |
Clamp&Straightener |
| 5 |
Scheren |
| 6 |
1# Accumulator |
| 7 |
Geleidingsinstrument |
| 8 |
Kleefrolletje |
| 9 |
Splitsmachine |
| 10 |
Rand omdraaier |
| 11 |
Draagband tafel en materiaal staart persplaat |
| 12 |
2# Accumulator |
| 13 |
Scheidingsinrichting |
| 14 |
Spanningsplaat |
| 15 |
3 rollen spanningsboor extruderingsmachine |
| 16 |
Stuurrol en voedingshoofdleidplaat |
| 17 |
Recoiler+Coiling ondersteuning |
| 18 |
Uitladen |
| 19 |
met een gewicht van niet meer dan 50 kg |
| 20 |
Hydraulisch pneumatisch systeem |
| 21 |
Elektrisch systeem |
| 22 |
Oliepijp, luchtpijp, kabels |
| 23 |
met een gewicht van niet meer dan 50 kg |
Verricht passende wijzigingen in bovenstaande informatie op basis van de behoeften van de klant
Kwaliteit Verbintenis en Diensten
1Een jaar garantie op de apparatuur, langdurig onderhoud.
2- een algemene samenstellingsontwerp, een fundamentontwerp, een pijpleiding, een elektrisch schema, een draad van slijtagelementen en andere benodigde tekeningen van de apparatuur.
3Het bedrijf heeft een fulltime technisch service team, voornamelijk samengesteld uit ingenieurs en technici.en stuur iemand naar de site van de gebruiker voor after-sales service op elk moment.
