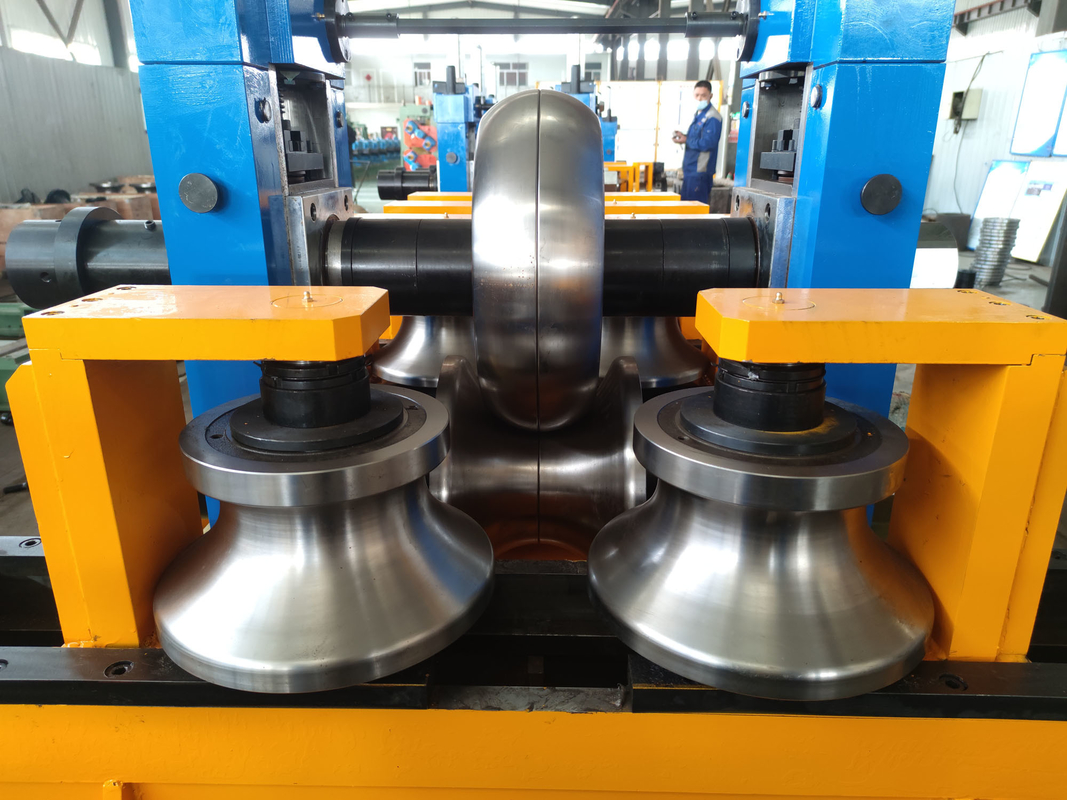

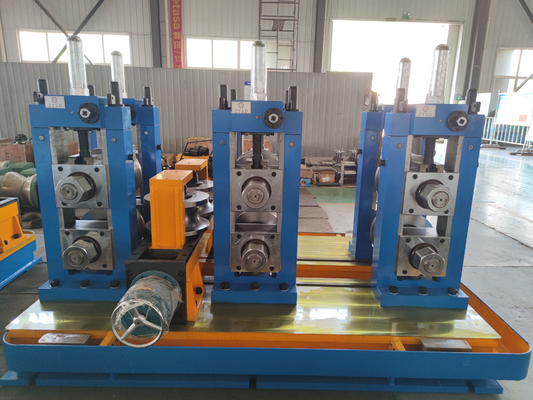

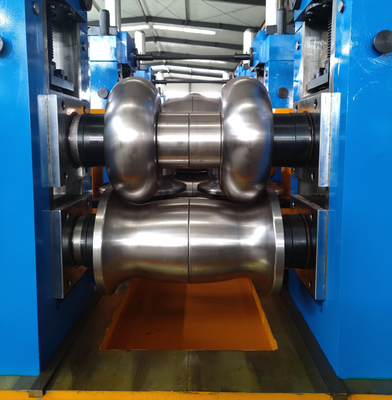

76 mm Ronde buis rollende vormende precisietube-molen
Precision tube mill Algemene inleiding
HG76 High-Frequency Welded Pipe Production Line is ontworpen om vierkant buis 30-89mm en volgens de grootte vierkant buis, dikte 1-3mm te produceren.de productielijn kan gelaste stalen buizen produceren met een goede kwaliteit van bewerking en een hoge precisie van montage.
Volgens de ontwerprichtlijn van het verbeteren van de werking en het milieu en de veiligheid en het productie karakter, het verminderen van de kosten van de roller om een hoge efficiëntie te garanderen,De productielijn HG76 heeft een dubbele straal..
Hoogfrequente gelaste pijplijnMain Parameters en specificaties
|
(1)Materialspecificaties:
|
|
Standaard
|
Internationaal standaard tube mill machine
|
|
Materiaal
|
gegalvaniseerd staal
|
|
Mechanische eigenschappen
|
σb≤520Mpa,σs≤365MPa
|
|
Breedte van de strook
|
60-240 mm
|
|
Stripdikte:
|
1-3 mm
|
|
Inwendige diameter van spoelen
|
Φ508 mm
|
|
Buitendeurs van spoelen
|
Φ1300 φ2000 mm
|
|
Gewicht van de spoel
|
≤ 5T
|
|
(2) Specificatie van de buizen
|
|
Pijpdiameter
|
25-76 mm
|
|
Lange
|
3-6 m
|
|
Precisie bij het snijden van buizen
|
0-6 mm
|
|
Snelheid van vorming
|
max 80m/min voor een dikte van 2 mm
|
|
(3) De koper moet zelf leveren
|
|
Werkplaats
|
60x12m, H>5m ((kraan tot de grond)
|
|
Kracht
|
Ongeveer 3500 kW 380V/60Hz/3fasen
|
|
Circulatie Koelwater (geheel systeem)
|
Stroom: 30+30 CBM
Volume van het zwembad: 40 m3
|
|
Gecomprimeerde lucht
(geheel systeem)
|
Stroom: 5 m3/min
Druk: 5-7 kg/cm2
|
|
Kabel
|
Alle kabels buiten mijn machine, koop je na de machine reparatie locatie.
|
Precision tube mill Werkproces
Stripstaal tot spoel→uncoiler →eindglijder→vlakker→scherverwarmer→opslagmateriaal-eenheid →gevormd,geweld,gekoeld,precieze buis Diam. grootte →precieze buislengte grootte,snijden→inspectie →verpakking
