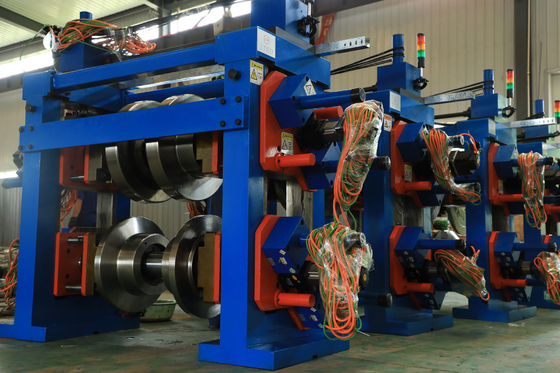

Vervaardiging van 400x400 mm vierkantbuis met hoge frequentie
Hoogfrequente gelaste pijpleiding Algemene inleiding
HG400 High-Frequency Welded Pipe Production Line is ontworpen om vierkante pijp 100x100-400x400mm te produceren en volgens de grootte vierkante pijp, dikte 5-10mm.de productielijn kan gelaste stalen buizen produceren met een goede kwaliteit van bewerking en een hoge precisie van montage.
Volgens de ontwerprichtlijn van het verbeteren van de werking en het milieu en de veiligheid en het productie karakter, het verminderen van de kosten van de roller om een hoge efficiëntie te garanderen,De productielijn HG25 heeft een dubbele straal..
Hoogfrequente gelaste pijplijnMain Parameters en specificaties
|
(1)Materialspecificaties:
|
|
Standaard
|
Internationaal standaard tube mill machine
|
|
Materiaal
|
gegalvaniseerd staal
|
|
Mechanische eigenschappen
|
σb≤520Mpa,σs≤365MPa
|
|
Breedte van de strook
|
400-1600 mm
|
|
Stripdikte:
|
5 tot 10 mm
|
|
Inwendige diameter van spoelen
|
Φ508 mm
|
|
Buitendeurs van spoelen
|
Φ1300 φ2000 mm
|
|
Gewicht van de spoel
|
≤ 20 T
|
|
(2) Specificatie van de buizen
|
|
Pijpdiameter
|
Vierkant buis: 100x100-300x300 mm
|
|
Lange
|
3-6 m
|
|
Precisie bij het snijden van buizen
|
0-6 mm
|
|
Snelheid van vorming
|
max 50 m/min voor een dikte van 10 mm
|
|
(3) De koper moet zelf leveren
|
|
Werkplaats
|
60x12m, H>5m ((kraan tot de grond)
|
|
Kracht
|
Ongeveer 3500 kW 380V/60Hz/3fasen
|
|
Circulatie Koelwater (geheel systeem)
|
Stroom: 30+30 CBM
Volume van het zwembad: 40 m3
|
|
Gecomprimeerde lucht
(geheel systeem)
|
Stroom: 5 m3/min
Druk: 5-7 kg/cm2
|
|
Kabel
|
Alle kabels buiten mijn machine, koop je na de machine reparatie locatie.
|

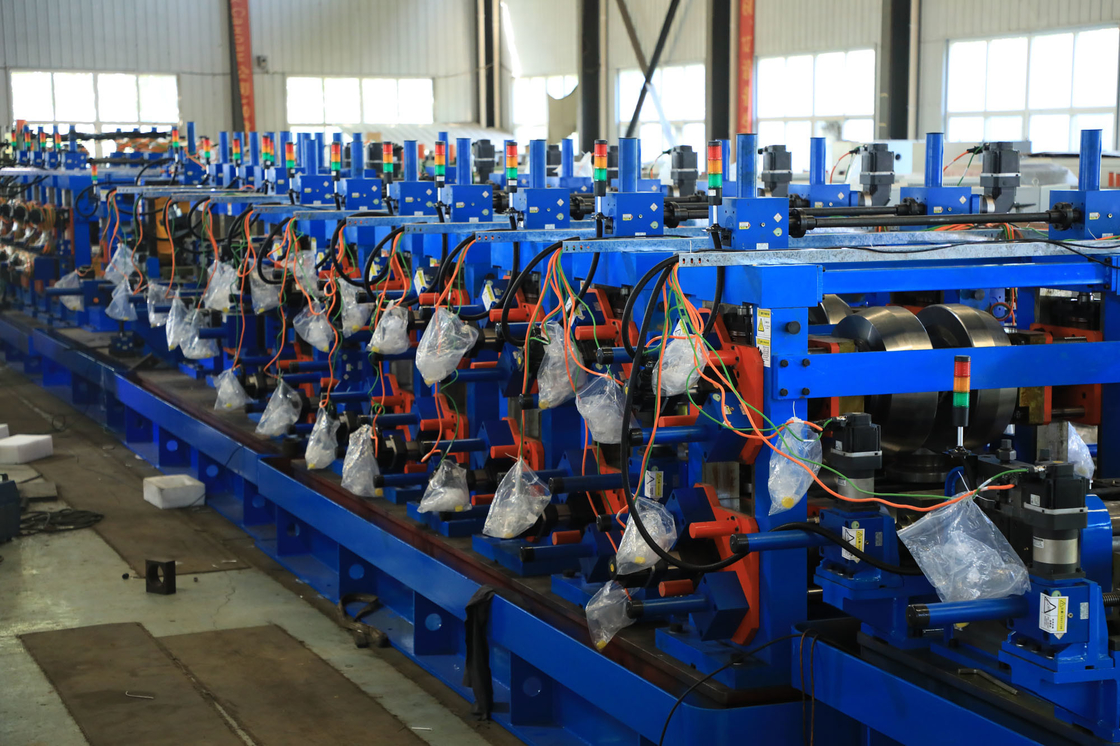

Hoogfrequente gelaste pijpleiding
Stripstaal tot spoel→uncoiler →eindglijder→vlakker→scherverwarmer→opslagmateriaal-eenheid →gevormd,geweld,gekoeld,precieze buis Diam. grootte →precieze buislengte grootte,snijden→inspectie →verpakking
Hoogfrequente gelaste pijpleiding

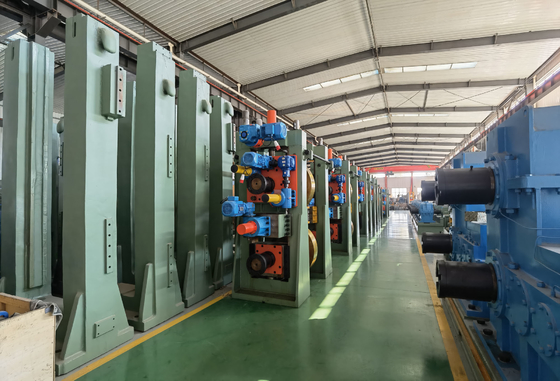

Onze fabriek voor hoogfrequente lasbuizen
