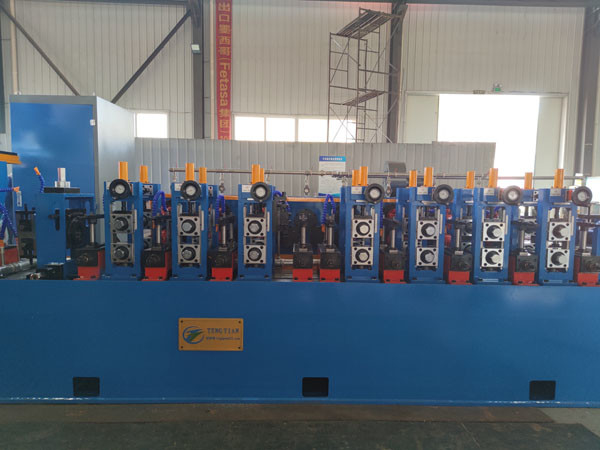

Recht naad gesweisde pijpfabriek voor ronde pijp van 30 mm
Verwarmde Pipe Mill Algemene Inleiding
HG30 High-Frequency Welded Pipe Production Line is ontworpen voor de productie van ronde buizen van 15-30 mm en volgens de grootte vierkant buizen, dikte 1-3 mm.de productielijn kan gelaste stalen buizen produceren met een goede kwaliteit van bewerking en een hoge precisie van montage.
Volgens de ontwerprichtlijn van het verbeteren van de werking en het milieu en de veiligheid en het productie karakter, het verminderen van de kosten van de roller om een hoge efficiëntie te garanderen,HG50 productielijn neemt de dubbele straal gat stijl van het ontwerp.
Ronde buis: 15-30 mm
Vierkant buis :10x10 15x15 20x20 mm
Rec Pipe:20x10mm
Dikte:1-3 mm
ERW Pipe MillHoofdparameters en specificaties
|
(1)Materialspecificaties:
|
|
Standaard
|
Internationaal standaard tube mill machine
|
|
Materiaal
|
gegalvaniseerd staal
|
|
Mechanische eigenschappen
|
σb≤520Mpa,σs≤365MPa
|
|
Breedte van de strook
|
50-100 mm
|
|
Stripdikte:
|
1-3 mm
|
|
Inwendige diameter van spoelen
|
Φ508 mm
|
|
Buitendeurs van spoelen
|
Φ1300 φ2000 mm
|
|
Gewicht van de spoel
|
≤ 3T
|
|
(2) Specificatie van de buizen
|
|
Pijpdiameter
|
ronde buis :30 mm
Vierkant buis :10x10 15x15 20x20 mm
Recpipe:20x10 mm
|
|
Lange
|
3-6 m
|
|
Precisie bij het snijden van buizen
|
0-6 mm
|
|
Snelheid van vorming
|
max 80 m/min voor een dikte van 1 mm
|
|
(3) De koper moet zelf leveren
|
|
Werkplaats
|
60x12m, H>5m ((kraan tot de grond)
|
|
Kracht
|
Ongeveer 3500 kW 380V/60Hz/3fasen
|
|
Circulatie Koelwater (geheel systeem)
|
Stroom: 30+30 CBM
Volume van het zwembad: 40 m3
|
|
Gecomprimeerde lucht
(geheel systeem)
|
Stroom: 5 m3/min
Druk: 5-7 kg/cm2
|
|
Kabel
|
Alle kabels buiten mijn machine, koop je na de machine reparatie locatie.
|
Gelaste pijpleiding Werkproces
Stripstaal tot spoel→uncoiler →eindglijder→vlakker→scherverwarmer→opslagmateriaal-eenheid →gevormd,geweld,gekoeld,precieze buis Diam. grootte →precieze buislengte grootte,snijden→inspectie →verpakking
met een gewicht van niet meer dan 50 kg
