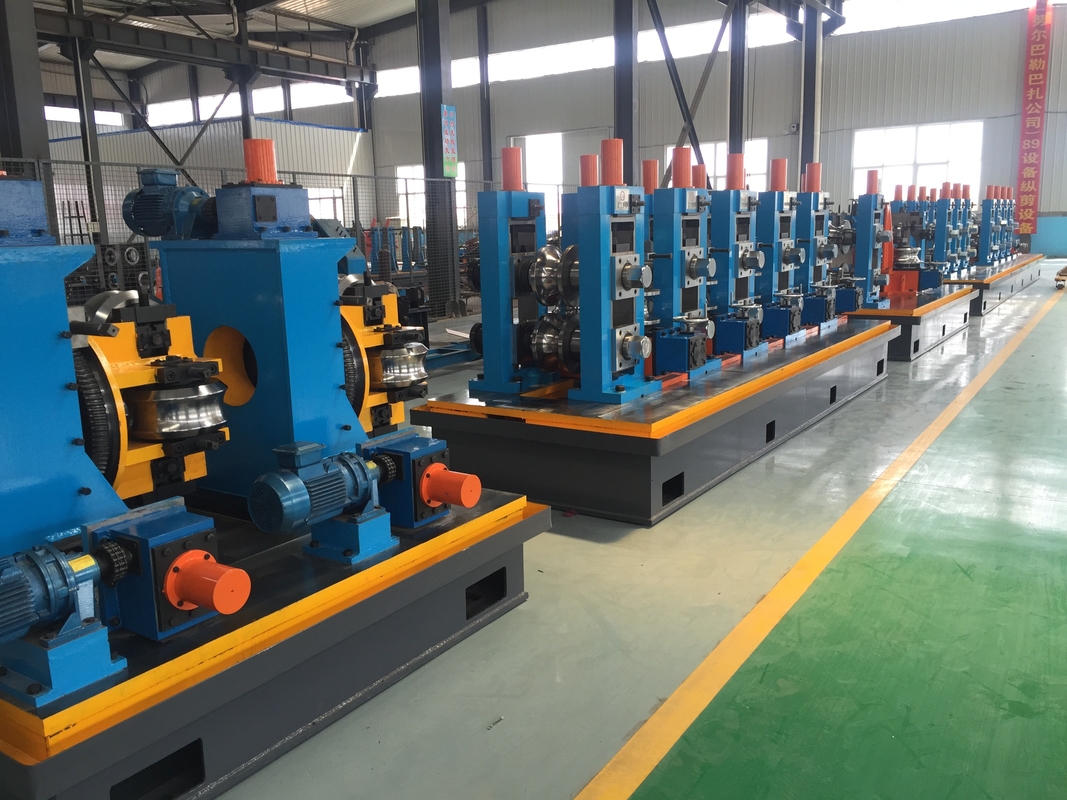

Algemene inleiding tot de machine
Het is ontworpen voor de productie van gelaste stalen buizen, waaronder ronde, vierkante en vervormde buizen.
De productielijn kan door middel van een roll pass-ontwerp gelaste stalen buizen met een goede kwaliteit bewerken en met een hoge precisie assembleren.
Ronde buis: φ17,1;21,3;26,9;33,7;42,4;48,3;60.3;76,1 mm
Vierkant buis: 15x15; 20x20; 25x25; 30x30; 40x30; 40x40; 50x50; 60x60 mm
Rec Pipe:20x10;30x10;30x20;40x20;50x20;50x30;60x40;80x40 mm
Dikte:1.35-3.6mm.
(1)Materialspecificaties: |
|
Standaard |
Internationaal standaard tube mill machine |
Materiaal |
gegalvaniseerd staal |
Mechanische eigenschappen |
σb≤520Mpa,σs≤365MPa |
Breedte van de strook |
60-240 mm |
Stripdikte: |
1.35-3.6mm |
Inwendige diameter van spoelen |
Φ508 mm |
Buitendeurs van spoelen |
Φ1300 φ2000 mm |
Gewicht van de spoel |
≤ 5T |
(2) Specificatie van de buizen |
|
Pijpdiameter |
ronde buis :20-76 mm |
Lange |
6-12 m |
Precisie bij het snijden van buizen |
0-6 mm |
Snelheid van vorming |
max 100 m/min voor een dikte van 1 mm |
(3) De koper moet zelf leveren |
|
Werkplaats |
60x12m, H>5m ((kraan tot de grond) |
Kracht |
Ongeveer 2500 kW 380V/60Hz/3fasen |
Circulatie Koelwater (geheel systeem) |
Stroom: 30+30 CBM |
Gecomprimeerde lucht |
Stroom: 5 m3/min |
Kabel |
Alle kabels buiten mijn machine, koop je na de machine reparatie locatie. |
Stripstaal tot spoel→uncoiler →eindglijder→vlakker→scherverwarmer→opslagmateriaal-eenheid →gevormd,geweld,gekoeld,precieze buis Diam. grootte →precieze buislengte grootte,snijden→inspectie →verpakking
