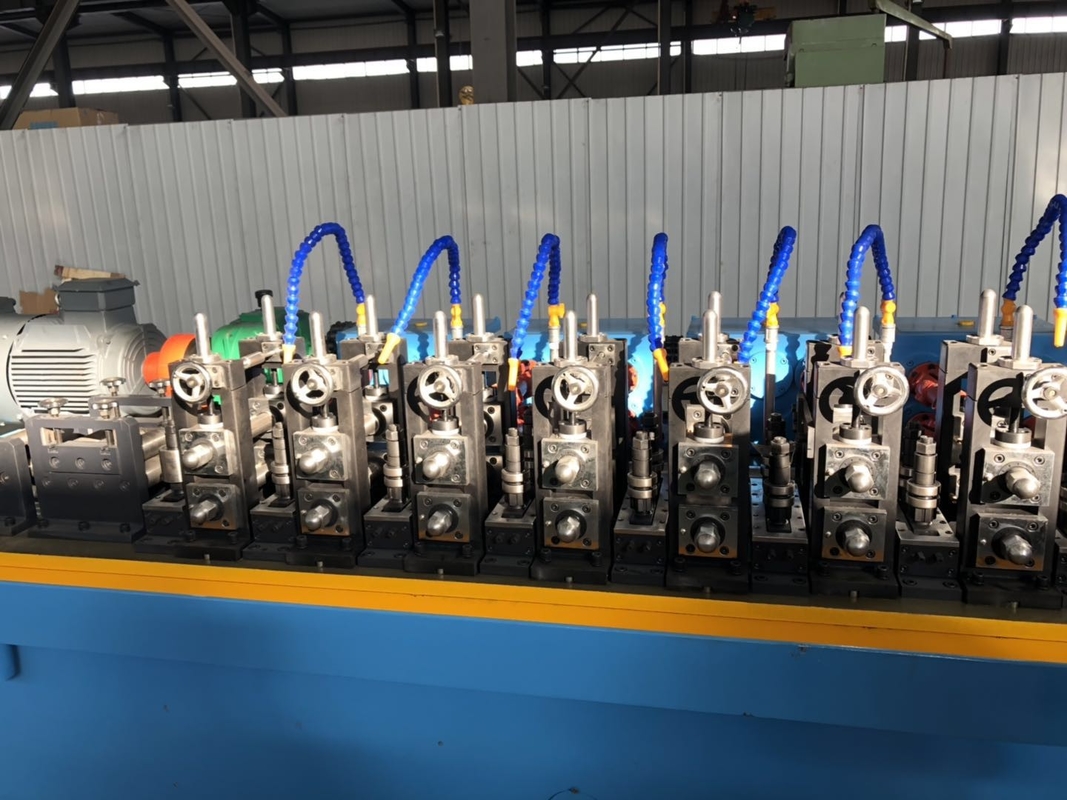

High Speed Samll Size Carbon Steel Pipe Forming Machine Tube Mill Machine
1.Algemene inleiding tot de machine
De buisfabrieksmachine die is ontworpen voor de vervaardiging van gelaste stalen buizen omvat ronde buizen, vierkante buizen en vervormde buizen, LTZ-buizen.
De productielijn kan door gebruik te maken van een roll pass-ontwerp gelaste stalen buizen maken met een goede kwaliteit van bewerking en een hoge precisie van assemblage.bevatten normale tube mill machine, volledig automatisch type,semi-automatisch type,hoge precisie tube mill machine kan voldoen aan de klant verschillende require.this carbon steel tube mill machine kan product van 8mm tot 20mm met dikte van 0.4 tegen 1.0mm, kan ook product vierkant buis en rechthoekige buis, we hebben verschillende model buis molen machine, kan ook ontwerpen volgens klant verschillende vereisen.
2Hoofdparameters en specificaties:
- StandaardQ235, Q345
- Materiaal:Low-carbon staal en laaggelegeerd staal voor constructies,GI staal
- Mechanische eigenschappen:σb≤520Mpa,σs≤365MPa
- Pijpgrootte:8-20 mm
- Dichtheid van de buizen:0.4-1.0 mm
- lengte van de buizen:4-14 meter
- Pijp snijprecisie: 0-6 mm
- Werkplaats: 50x5m, H>6m ((kraan naar de grond)
- Vermogen: Ongeveer 400 kW 380V/50Hz/3fasen
3.Machine model
| Model |
Zijdelingse afstand |
Dikte |
Productiesnelheid |
| HG20 |
8 ~ 20 mm |
0.4 -1 mm |
30 - 140 m/min |
| HG32 |
12 tot 32 mm |
0.3 - 2,0 mm |
30 - 120 m/min |
| HG50 |
17 ~ 50 mm |
0.8 - 2,5 mm |
30 - 110 m/min |
| HG60 |
17 tot 60 mm |
0.8 - 3 mm |
30 - 100 m/min |
| HG76 |
20 tot 76 mm |
1 tot en met 3 mm |
30 - 100 m/min |
| HG89 |
30 ~ 89 mm |
1 tot en met 4 mm |
30 - 80 m/min |
| HG114 |
50 ~ 114 mm |
1.5 - 5.0 mm |
30 - 60 m/min |
| HG165 |
76 ~ 165 mm |
3 - 7 mm |
30 - 50 m/min |
| HG219 |
114 tot 219 mm |
4 - 8 mm |
20 - 40 m/min |
| HG273 |
165 ~ 273 mm |
4 - 10 mm |
15 - 30 m/min |
| HG325 |
219 ~ 325 mm |
4 - 12 mm |
10 - 30 m/min |
| HG426 |
219 ~ 426 mm |
4 - 16 mm |
8 - 25m/min |
| HG508 |
273 tot 508 mm |
4 - 20 mm |
8 - 20 m/min |
4.Werkproces:
Stripstaal tot spoel→uncoiler →scheerlaser→opslagmateriaal eenheid →gevormd,geveld,gekoeld,precieze buis Dia. grootte →precieze buislengte grootte,snijden→inspectie →verpakking
4.Kwaliteit en garantie na verkoop
Het personeel van de technische diensten op de locatie, de debugging, het onderhoud, de inbedrijfstelling, de inbedrijfstelling, de exploitatie en de onderhoudsinstructie van de apparatuur,verantwoordelijk voor de technische opleiding van het personeel voor de bediening en het onderhoud van de apparatuur van de koper. wordt gebruikt bij gebruikers die zich aan de voorschriften houden, onder normale gebruikstoestellen, sinds 12 maanden na de datum van aankomst van de apparatuur, zoals een positieve invloed op de kwaliteit van het gebruik,Onderdelen beschadigd leiden tot apparatuur kan niet normaal werkenDe fabrikant zal de reparatie of vervanging kosteloos verrichten.
