F200×200 High Precision Welded Pipe Production Line Lasbuismachine
De F200×200-productielijn voor hoogfrequente, precieze gesweisde pijpen met rechte naad wordt hoofdzakelijk gebruikt voor de productie van elektrisch gesweisde stalen pijpen met een dikte van 2 tot voor ronde pijpen en vierkante pijpen.Op basis van vergelijkbare apparatuur voor het verteren en absorberen in binnen- en buitenland, is elke machine van deze productielijn innovatief ontworpen in combinatie met de nationale omstandigheden van mijn land.het ontwerpniveau en de productiekwaliteit zijn in het land de besteDeze eenheid heeft een hoge verwerkingskwaliteit en een hoge precisie van de montage en heeft een redelijke roll pass.die elektrisch gelaste stalen buizen met een relatief hoge precisie kan produceren.
1. Hoofdparameters en specificaties
|
conform met de norm YB189-64
|
| Materiaal |
Staal van koolstofarme waarde en staal van lage legeringswaarde voor constructies
|
| Mechanische eigenschappen |
σb≤610Mpa,σs≤345MPa |
| bandbreedte |
300×800 mm |
| banddikte |
2.0·6.0 mm |
| Identificatie van spoelen |
Φ580·φ630 mm |
| O.D. van spoelen |
φ1300 φ2000 mm |
| Gewicht van de spoel |
≤ 18,0 T |
2. Specificatie van gelaste buizen
| vierkant buisgrootte |
75 x 75 tot en met 200x200 mm |
| dikte van de vierkantbuis |
2.0 tot en met 6.0 mm |
| Afwerking van de buislengte |
6 tot en met 9 m |
| Snijnauwkeurigheid |
± 2 mm |
| Snelheid van vorming |
10 tot 50 m/min |
3. Hoofdparameters van elke eenheid
laden De auto is een stalen lasstructuur, heeft een hefzadel en een dwarszadel met twee delen. Het hefzadel is een vierkolomstrijkstift, een oliesilinder met een hefzadel. De dwarszadel is een stalen structuur,op de carrosserie is voorzien van vier wielen.de door een motor aangedreven auto, die langs de rails loopt die vastzit in de basis.
De machine bestaat voornamelijk uit de basis, de hoofdas, de roterende steun, de spiraal, de spiraal, de spiraal, de spiraal, de spiraal, de spiraal, de spiraal, de spiraal en de spiraal.pneumatisch remsysteem, voor uitbreidingscantilevertype.hydraulische uitbreiding en pneumatische aandrijving
De rechte kop wordt hoofdzakelijk gebruikt om de nieuwe spoel stalen kop voer in de platte eenheid te leiden na de uncoiler eenheid brengen de spoel in de werkplek
De gelijkmachine wordt gebruikt voor het gelijkstellen van de staalstrookkop en het uiteinde, maakt het gemakkelijk voor scheer en lasser.
Met de scheer- en lasmachine worden de onregelmatige uiteinden van de strippen gesneden en vervolgens door lassen verbonden.
De horizontale accumulator is het belangrijkste onderdeel van het pers- en draagmateriaalapparaat, de accumulatorassemblage, de draagmateriaalunit, de elektrische besturingsunit.

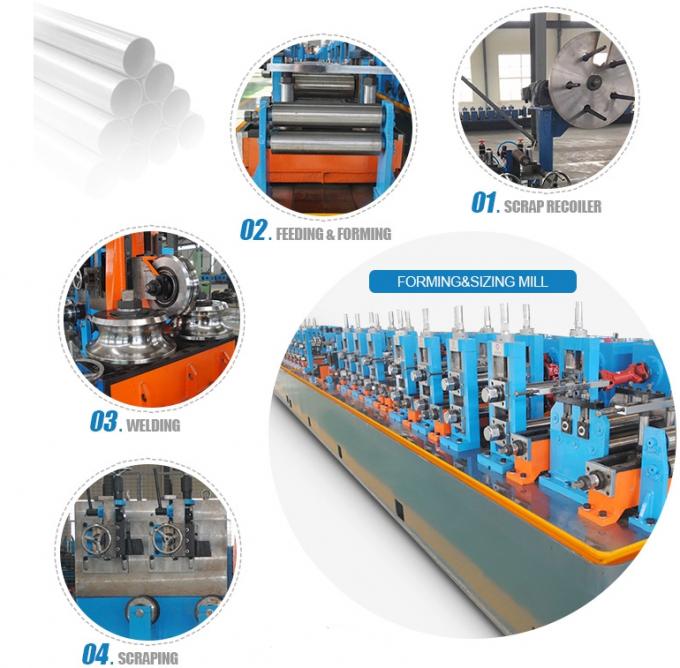

De stalen strip gaat in de vormstaander dan in het vormende deel in een ronde vorm, dan worden gelast en gevormd tot het vierkant.
gebruikt om de buizen automatisch op de juiste lengte te snijden, mits de buizen continu met hoge snelheid van de molen afgeleverd worden.
