Hoogfrequente lasmachine voor buismolen

Lijn voor de productie van recht naad hoogfrequente gelaste buizen

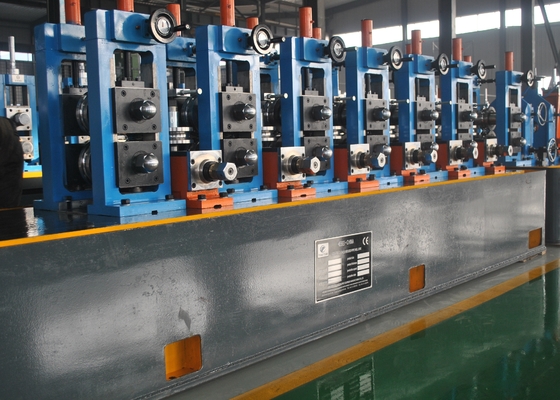

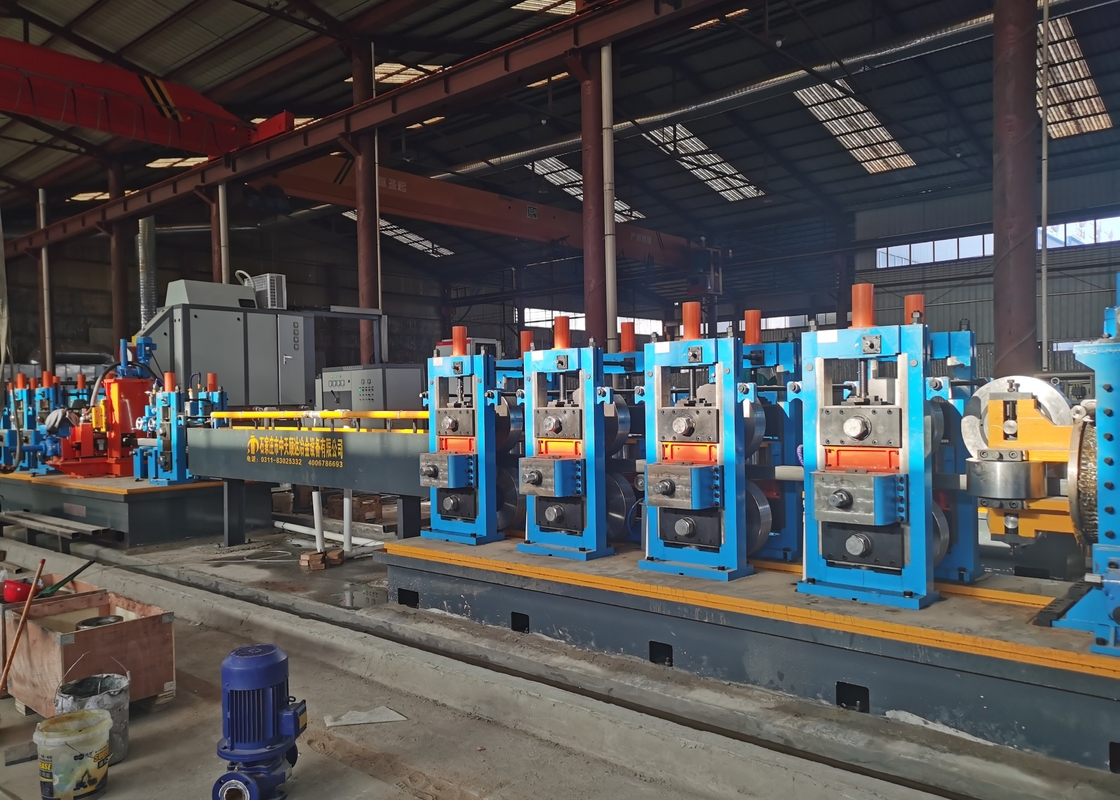

ZHG38 High-Frequency Welded Pipe Production Line is ontworpen voor de productie van gelaste buizen van Ф10-Ф38mm in diameter en 1,0-2,3mm in wanddikte en vierkante buizen 8x8-30x30mm,dikte 1,0-2,0mm.Aanpassing van het ontwerp van de rolpas, kan de productielijn gelaste stalen buizen produceren met een goede kwaliteit van bewerking en een hoge precisie van montage.

Volgens de ontwerprichtlijn van het verbeteren van de werking en het milieu en de veiligheid en het productie karakter, het verminderen van de kosten van de roller om een hoge efficiëntie te garanderen,ZHG38 productielijn neemt de dubbele straal gat stijl van ontwerp .

1. Hoofdparameters en specificaties

Materialspecificaties:In overeenstemming met de norm YB189-64

Materiaal: laagkoolstofstaal en laaggelegeerd bouwstaal

Mechanische eigenschappen: σ_b.≤ 520 Mpa,σ_s≤ 365 MPa

Bandbreedte: 45 tot 120 mm

Stripdikte:10,0 tot 2,3 mm

Inwendige diameter van de spoelen: 480 tot 520 mm

Buitenste diameter van de spoelen:1000 tot 1800 mm

Gewicht van de spoel: ≤ 1,5 ton

Specificatie van gespannen buizen:

Ronde buisdiameter:φ15-φ38 mm 1,0 tot 2,3 mm

Vierkant buis: 15 x 15 tot 30 x 30 mm 1,0 tot 2,0 mm

Vaste snijlengte:4 tot 6 m

Precisie: 0 tot 3 mm

Snelheid van vorming:20 tot 130 m/min

2. Processtroom

Loading van de spoel

ontwikkelen

Snijden en lassen

Horizontale spiraalaccumulator

Vorming

HF-lassen

Vervaardiging

Koeling

Grootte

Het rechtzetten

Zagen voor koudsnijden

Transmissie

Verpakking

Bewaarplaats

3Kwaliteitsgarantie en service na verkoop

Het personeel van de technische diensten op de locatie, de debugging, het onderhoud, de inbedrijfstelling, de inbedrijfstelling, de exploitatie en de onderhoudsinstructie van de apparatuur,verantwoordelijk voor de technische opleiding van het personeel voor de bediening en het onderhoud van de apparatuur van de koper. wordt gebruikt bij gebruikers die zich aan de voorschriften houden, onder normale gebruiksvoorwaarden, sinds 12 maanden na de datum van aankomst van de apparatuur, zoals een positieve invloed op de kwaliteit van het gebruik,Onderdelen beschadigd leiden tot apparatuur kan niet normaal werkenDe fabrikant zal de reparatie of vervanging kosteloos verrichten.
