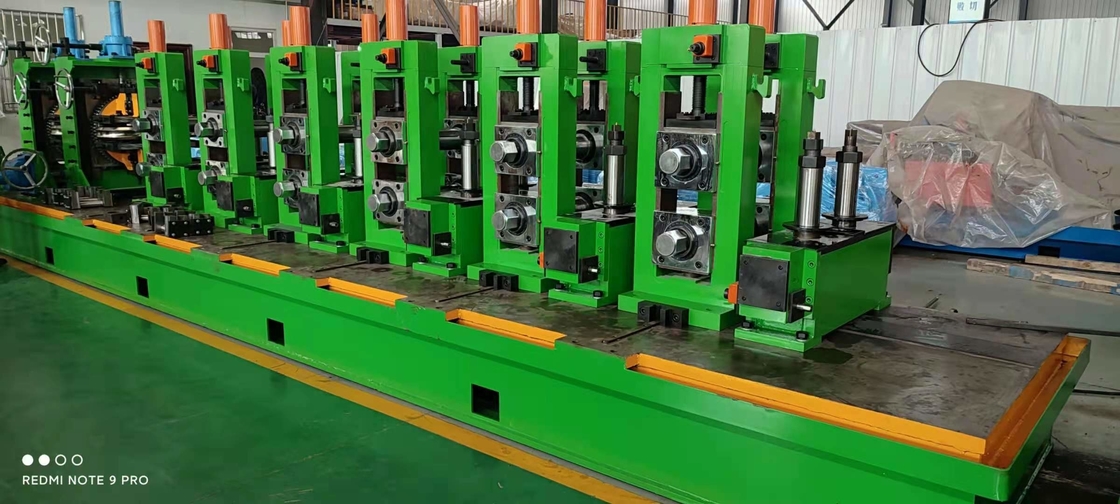

168 mm kruisbuis snel wisselbuis molen
1.Algemene inleiding tot de machine
Het is ontworpen voor de productie van gelaste stalen buizen, waaronder ronde, vierkante en vervormde buizen.
De productielijn kan door middel van een roll pass-ontwerp gelaste stalen buizen met een goede kwaliteit bewerken en met een hoge precisie assembleren.
2Hoofdparameters en specificaties:
| (1)Materialspecificaties: |
| Standaard |
conform met de norm YB189-64 |
| Materiaal |
Staal van koolstofarme waarde en staal van lage legeringswaarde voor constructies |
| Mechanische eigenschappen |
De in bijlage I vermelde parameters zijn van toepassing op: |
| Breedte van de strook |
180-520 mm |
| Stripdikte: |
2.0-5.0 mm |
| Inwendige diameter van spoelen |
φ480·φ570 mm |
| Buitendeurs van spoelen |
φ1000·φ1800 mm |
| Gewicht van de spoel |
≤ 10 T |
| (2) Specificatie van de buizen |
| Pijpdiameter |
Ronde buis:φ60-165 mm
Vierkant buis: 50x50-110x110 mm
Zelfde grootte Rec. buis
Dikte:2.0-5.0 mm
|
| Lange |
4 tot 6 m |
| Precisie bij het snijden van buizen |
0-6 mm |
| Snelheid van vorming |
10-50 m/min |
| (3) De koper moet zelf leveren |
| Werkplaats |
60x6m, H>5m ((kraan tot de grond) |
| Kracht |
Approx.1212KW 380V/50Hz/3fasen |
| Circulatie Koelwater (geheel systeem) |
Stroom: 20 T/u30 T/u
Volume van het zwembad: 30 m3
|
|
Gecomprimeerde lucht
(geheel systeem)
|
Stroom: 5 m3/min
Druk: 5-7 kg/cm2
|
| Andere |
Verkoper zal leveren lijst |
3.Werkproces:
Stripstaal tot spoel→uncoiler →eindglijder→vlakker→scherverwarmer→opslagmateriaal-eenheid →gevormd,geweld,gekoeld,precieze buis Diam. grootte →precieze buislengte grootte,snijden→inspectie →verpakking
4.Kwaliteit en garantie na verkoop
Het personeel van de technische diensten op de locatie, de debugging, het onderhoud, de inbedrijfstelling, de inbedrijfstelling, de exploitatie en de onderhoudsinstructie van de apparatuur,verantwoordelijk voor de technische opleiding van het personeel voor de bediening en het onderhoud van de apparatuur van de koper. wordt gebruikt bij gebruikers die zich aan de voorschriften houden, onder normale gebruiksvoorwaarden, sinds 12 maanden na de datum van aankomst van de apparatuur, zoals een positieve invloed op de kwaliteit van het gebruik,Onderdelen beschadigd leiden tot apparatuur kan niet normaal werkenDe fabrikant zal de reparatie of vervanging kosteloos verrichten.
