50 mm laagkoolstofstaalbuisfabriek voor het maken van buizen
I.Algemene inleiding tot de machine
段落
Algemene inleiding tot de machine1Algemene inleiding tot de machine2Algemene inleiding tot de machine3Algemene inleiding tot de machine4Algemene inleiding tot de machine5
之关机, is een zeer goedkoop koper, zijn producten kunnen worden gemaakt: ronde, vierkante, rechthoekige, deze producten zijn zeer gebruikelijk in de industrie, wij zijn zeer professioneel fabrikant
Het belangrijkste verkooppunt is:
列阵
- Algemene inleiding tot de machine1
- Algemene inleiding tot de machine2
- Algemene inleiding tot de machine3
- Algemene inleiding tot de machine4
- Algemene inleiding tot de machine5
Voorbeeld:1
| 1 |
4677 |
| 2 |
88000 |
| 3 |
678900000 |
| (1)Materiaal Specificaties: |
| Standaard |
SPHC,SPHT-2,SS 400,SS440,SS490 |
| Materiaal |
Staal van koolstofarme waarde en staal van lage legeringswaarde voor constructies |
| Mechanische eigenschappen |
σb≤520Mpa,σs≤365MPa |
| Breedte van de strook |
39-160 mm |
| Stripdikte: |
0.5-2.5 mm |
| Inwendige diameter van spoelen |
Φ508 mm |
| Buitendeurs van spoelen |
Φ1300 φ1760 mm |
| Gewicht van de spoel |
≤ 5T |
| (2)Specificatie van de buis |
| Pijpdiameter |
Ronde buis:φ12,7-50 mm
Dikte:0.5-2.5 mm
|
| Lange |
6m |
| Precisie bij het snijden van buizen |
0-6 mm |
| Snelheid van vorming |
Maximaal 80 m/min (maximale grootte en dikte niet tot maximale snelheid) |
| (3) De koper moet zelf leveren |
| Werkplaats |
60x6m, H>5m ((kraan tot de grond) |
| Kracht |
Ongeveer 450 kW 380V/50Hz/3fasen |
| Circulatie Koelwater (geheel systeem) |
Stroom: 20 T/u30 T/u
Volume van het zwembad: 30 m3
|
|
Gecomprimeerde lucht
(geheel systeem)
|
Stroom: 5 m3/min
Druk: 5-7 kg/cm2
|
| Kabel |
Alle kabels buiten mijn machine, koop je na de machine reparatie locatie. |
IIHoofdparameters en specificaties:
Het is ontworpen voor de productie van gelaste stalen buizen, waaronder ronde, vierkante en vervormde buizen.
De productielijn kan door middel van een roll pass-ontwerp gelaste stalen buizen met een goede kwaliteit bewerken en met een hoge precisie assembleren.
III.. Parameters en specificaties van elke machine:
(1) Onroller
|
Dubbel.uitbreidings- en kantilevermandrels
|
1.dubbeluitbreidings- en kantilevermandrels.
2Het bestaat uit twee hoofdonderdelen: de hoofdarm en de vaste basis.
3. uitgerust met een pneumatisch systeem om te voldoen aan de behoeften van uitbreiding, samentrekking en remmen van de mandrels.
4. Mandrel bestaat uit vier staafverbindingen die radial tegelijkertijd kunnen bewegen.
5De vierbalkverbindingen in twee groepen zijn op twee assen gemonteerd.
|
| OD van spoel |
Φ1300-1760 mm |
| ID van de spoel |
Φ508 mm |
| Breedte van de band |
39-160 mm |
| Dikte van de band |
0.5-2.5 mm |
| Gewicht van de strip |
Max. 5,0T |
| Tipe uitbreiding |
hydraulisch |
| Breuk |
Pneumatisch rijden |
| Draaien |
handleiding |
|
(2) Scheren en lassen
Functie:
Het wordt gebruikt om parallel de staart van de staalstrook, die net in de accumulator is gegaan, en de kop van de strook die uit de openrol komt, te snijden en deze vervolgens samen te lassen.
Structuur:
Hydraulisch scheeren en handmatig lassen Stripstaalbreedte: 39 mm-160 mm Stripstaaldikte: 0,5-2,5 mm Centering manier: handmatig
(3) Spiraalvormige accumulator
|
|
- Deze eenheid bestaat hoofdzakelijk uit een pers- en draagmateriaalapparaat, een accumulatorassemblage, een draagmateriaalunit, een elektrische besturingsunit.
- Het belangrijkste onderdeel is het frame, de elektromotor, de remeenheid, de cirkelende richting van de krachtas van de verlagingssnelheid, de druk- en draagrol, het drukluchtsysteem van de geleidingsrol, de geïnspecteerde snelheidseenheid;Het kan het strip staal te leveren aan de accumulator en de gemiddelde tijden zal het de draag snelheid informatie over te dragen aan het elektrische besturingssysteem, wanneer we eisen stop dragen van het materiaal naar deze eenheid, het zal stoppen rollen naar de elektromotor en druk & dragen van het materiaal rollen door de pauze,en kon ook de snelheid aan te passen aan de elektrische motor en de eenheid dragen materiaal snelheid dragen.
- Accumulator frame assembly: omvat de elektromotor, frame, inner circle roll, out circle roll en drukrol.Het kan worden gebruikt voor het opslaan van de strip staal materiaal van de pers & dragen eenheid en het kan worden getrokken uit het midden van de stuur-off materiaal rol.
- Verwijderingsmateriaal: omvat frame, leidingsrichtingsrolletjes, leidingsrolletjes van hoge of lagere plaats.Het kan het streep staal te vormen systeem te dragen en de uitvoeren materiaal snelheid informatie naar elektrische besturing apparaat
|
| werkstijl: |
wisselcirkel |
draagmateriaal snelheid |
Vmax=240m/min |
| Voordeel: |
Meer materiaal
Geen staking.
|
Klemvorm |
Pneumatische
6Mpa
|
| dikte van de stalen spoel |
0.5-2.5 mm |
diameter |
4.2m |
| breedte |
39-160 mm |
opslaggebied |
3.5 m2 |
| Vermogen van de elektromotor van de pers & carry |
wisselstroom 11 kW |
| de elektromotor van het accumulatorframe |
AC 15 kW |
|

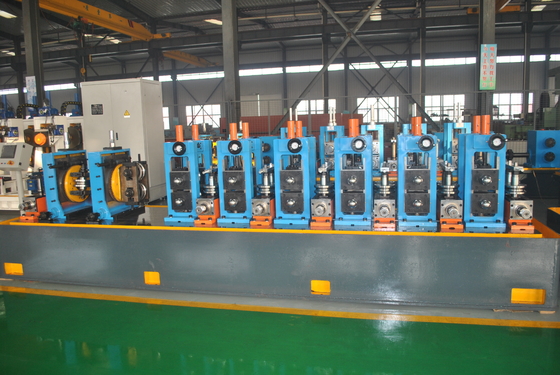

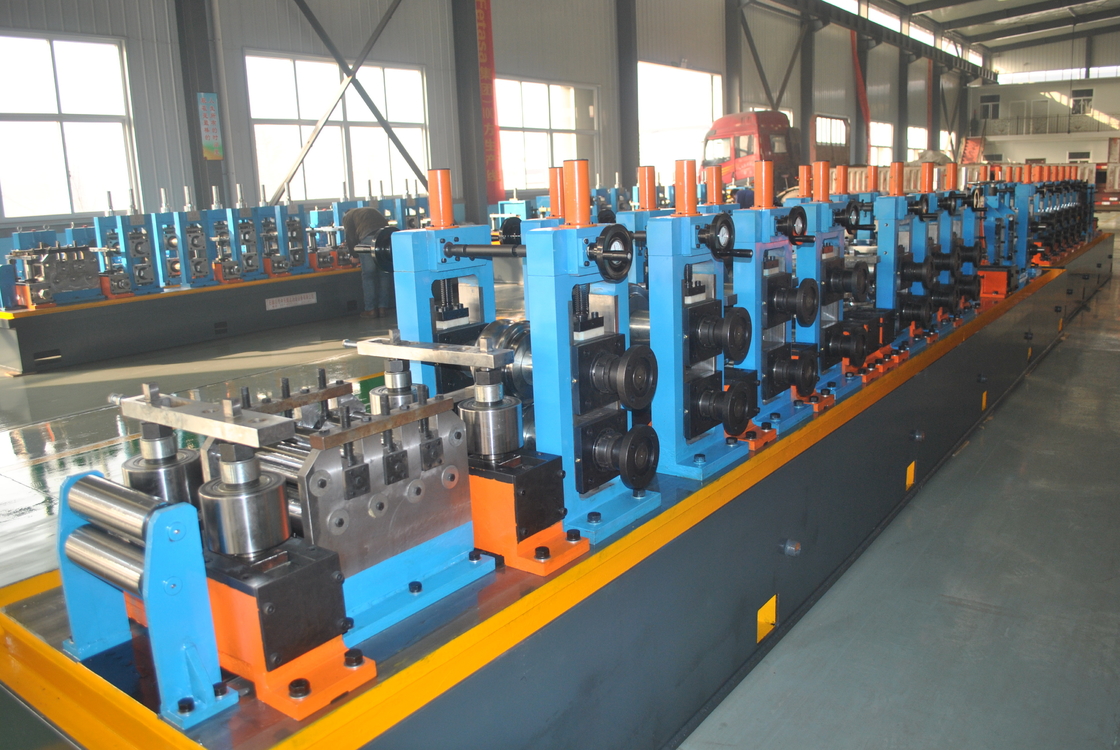

(4) Vorm- en maatmachine
|
|
| De molen voor het vormen en afmeten van rollen gebruikt het principe van rolvorming en hoogfrequente inductiesweis.De strip wordt gevoed in de vormmachine door de voeding apparaat in de molen en de vorming roller voortdurend draaien en druk de strip in de vereiste vormDoor de huid en het verwante effect wordt de hoogfrequente stroom geconcentreerd op het lasgewricht dat snel wordt verwarmd en de lastemperatuur bereikt.De naad van de buis wordt gelast onder druk van klemrollersDe afgewerkte gelaste buis met de vereiste afmeting kan worden verkregen na afkoeling, afmeting en primaire rechttrek. |
| Pipe OD. |
Ronde buis:φ12,7-50 mm
Dikte:0.5-2.5 mm
|
| Snelheid van vorming |
30-80 m/min |
| Aantal vormstandjes, horizontaal |
7 |
| Aantal vormstandjes, verticaal |
9 |
| Aantal standaarden voor de afmeting, horizontaal |
5 |
| Aantal dimensioneringsstandjes, verticaal |
5 |
| Turks Head |
2 sets |
| Schachtdiagrammen en materiaal van horizontale rollen |
Φ60 mm, materiaal 40Cr |
| Schachtdiagram en materiaal van de verticale rolstand |
Φ35 mm, materiaal 40Cr |
| Bur-schraper |
2 sets |
| Hoofdmotor |
132 kW |
|
(5) Koudzaag
|
De koude zaag gebruikt om nauwkeurig te snijden alle soorten frame buis automatisch.Deze eenheid heeft het goede precieze dimensie voordeelDe machine heeft het beste voordeel, dus de snelle mogelijkheid en nauwkeurige verwerking, zonder Burr is dit voordeel.
|
| Ruimte Pipe grootte |
φ12,7-50 mm |
| Materiaal |
Q235. |
| Versnelling |
Max. 80 m/min |
| Snijlengte |
7 m |
| Precisie |
± 3 mm |
| aandrijvingsmotor |
Servomotor van 15 kW (Yaskawa Japan) |
| Voedingsmotor |
4.4kw servomotor (Yaskawa Japan) |
| Snijmotor |
11 kW variabele frequentiemotor. |
(6) Uitgeronde tabel
1De pijpen lopen langs de rolltafel en worden automatisch op de bank geplaatst.
2De eenvoudige verpakkingsmachine bevat een container en een pneumatisch aangedreven uitlijningstoestel.
3Motor van de rolbank: 3 kW
4. Tweerichtings aflaadpijp
5Met frequentiekonverter om de snelheid te regelen.
(7)Roller
(8)200 kW Hoogfrequentiesweismachine water naar waterkoeling type
- Alles in één model
- Parallellentyp
1. Techniek Gegevens vanniet-geïsoleerdsTeelalles in ééngeïntegreerdlasser
1.1Ontwerpparameters
(1) Nominaal uitgangsvermogen: 200 kW
(2) Nominale gelijkstroomspanning: UdN=235V
(3) Standaardstroom: 1000 A
(4) Uitgangsfrequentie: f=350-420 kHz
(5) Totaal rendement: η≈90%
(6) Resonantievorm: samengestelde resonantie
(7) Tank-uitgangsvorm: geen lastransformer-uitgang.
(8) Ripplecoëfficiënt: 0,5%
(9) Lasmodus: Inductielassen
(10) Verspreidingscapaciteit: 260 kVA
(11) Invoerspanning: driefasig 380V/50Hz,3fasig 4-draadstelsel
(12) Nominale invoerstroom: I=379A
1.2 Koelsysteem van zacht water (Lucht- Waterkoelsysteem)
(1) Werkwaterdruk: 0,32Mpa
(2) Koelwaterstroom: 25 m3
(3) Referentiekoelvermogen: 60 kW
(4) Standaardconfiguratie (mm): 2200×1250×2100
