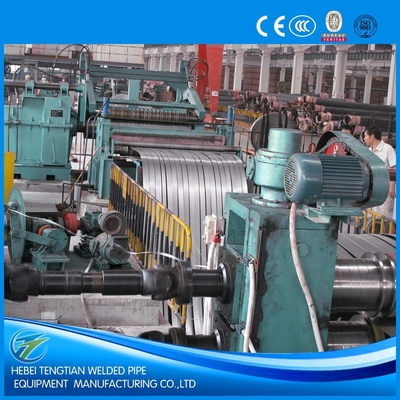

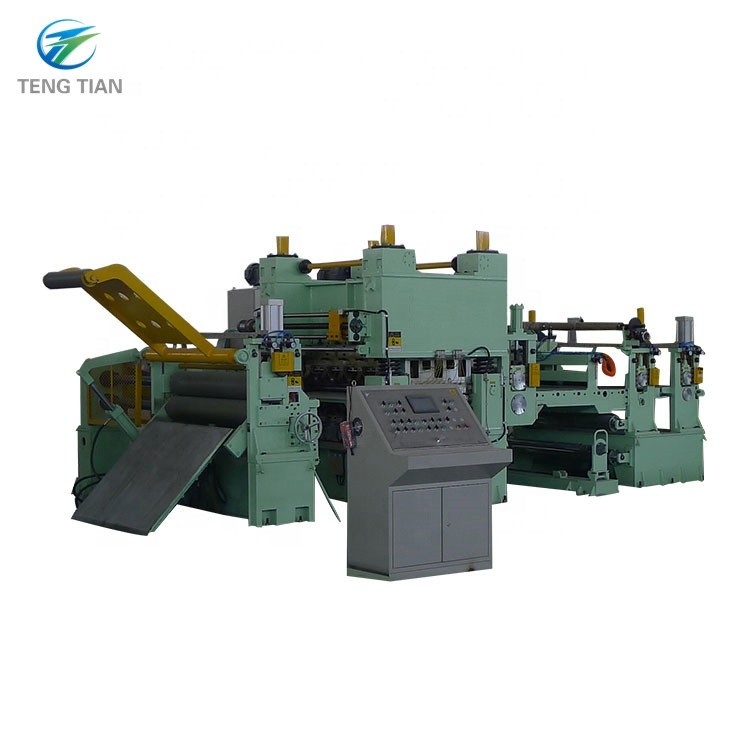

Ztl-13x1600 Metal Low Carbon Hrc Extra Dikke Stalen Snijmachine

Ztl-13x1600 Metaalarme Hrc Extra dikke stalen snijmachine



I. Belangrijkste technische parameter



1. Materiaalspecificatie

Materiaal HRC met laag koolstofgehalte (Q235, σs=250Mpa, σb=500Mpa) Roldikte 4~13 mm

Rolbreedte 600-1600 mm

Rolgewicht ≤35 t

Binnendiameter Φ610/Φ760mm

Buitendiameter Φ1500-Φ2200mm

2. Specificatie van het eindproduct

Snijmachinenummer (uitgesloten rand)

Rolgewicht 35t

Binnendiameter Φ610/Φ760mm

Buitendiameter Φ1500-Φ2200mm

Breedteprecisie ±0,15 mm (dikte 0,75-3,0) ±0,20 mm (dikte 4-13)

Braamnauwkeurigheid ≤5% Plaatdikte

nieuw mes of een juiste mesafstand

3. Snijsnelheid 10-40 m/min

4. Apparatuurgegevens

(1) Kracht

Spanning 380V

Frequentie 60 Hz

Geïnstalleerd vermogen Ca.350 kW

(2) Luchtmacht

Druk 0,4-0,8 MPa



Luchtvraag 3m3/min (compressietoestand)

(3) Lijnrichting Kijk naar de bedieningsconsole, van links naar rechts (klant gekozen)

5. Schilderen volgens de eis van de koper

II.Apparatuursamenstelling 1600x13

		Nee.		Naam			Hoeveelheid				Opgemerkt
		1		Coillaadwagen			1		Set
		2		Afwikkelaar			1		Set
		3		Drukleidend apparaat			1		Set
		4		Klem&nivelleerder			1		Set
		5		dwarssnijder			1		Set
		6			Centreer verticale rol		1		Set
		7		schijf snijder			1		Set
		8		randopwikkelaar			1		Set
		9		paneel draait de accu om
		10		uitbreidingsapparaat
		11		spoelmachine			1		Set
		12		het lossen van de spoelwagen			1		Set
		13		hydraulisch systeem			1		Set
		14		elektrisch systeem			1		Set
	15		Ankerbouten en accessoires			1		Set



III. Beschrijving van de uitrustingsstructuur



1,auto laden:

1.1 Opbergrek:

Functie: Bewaar de tape en de spoel tijdelijk zodat deze continu in het apparaat kunnen worden ingevoerd. Plaats de rol met een kraan op het materiaalvoorbereidingsrek en transporteer de rol met een karretje naar de afwikkelaar.

vereiste vaardigheden:

Tape- en haspelopslag: 2 groepen

Buitendiameter van de rol: φ1500~φ2200 mm

Broodjesbreedte: 600~1600mm

Maximaal rolgewicht: 35 T



1.2:auto laden:

Functie: Wordt gebruikt om striprollen voor te bereiden en de spoelen naar het midden van de decoiler te sturen.

Structuur: Het is samengesteld uit een carrosserie, een loopapparaat, een hefapparaat en een transmissieapparaat.

vereiste vaardigheden:

Buitendiameter van stalen spoel: Φ1500 ~ Φ2200 mm

Binnendiameter: Φ610, Φ760 mm

Breedte: 600~1600 mm

Reizende snelheid van karretje: ~5 m/min

Reisafstand van karretje: ~6m

Transmissiemotorvermogen: AC3 KW

Diameter×slag hefcilinder: Φ220×900 mm

Werkdruk hydraulisch systeem: 8-10 MPa

Bovenste stuwkracht: 37T (10MPa)

Maximaal rolgewicht: 35 T

2.afwikkelaar:

Functie: Het wordt gebruikt om de stalen spoel te dragen, de roterende stalen spoel werkt samen met de rechte aandrukrol en de schop om de stalen spoel te demonteren. Lijn het midden van de stalen spiraal uit met de middenlijn van de unit. De decoiler is voorzien van een microremsysteem om te voorkomen dat de spoel terugveert en losraakt tijdens een noodstop. Wanneer de oprolwagen de stalen spoel naar het midden van de afwikkelaar transporteert, ondersteunen en klemmen de linker en rechter conische koppen van de afwikkelaar de stalen spoel, en vervolgens werkt de motor van de afwikkelaar samen met de aandrukrol en het blad om het staal te openen spoel, en stuur de kop van de stalen strip naar de knijp. In de leveller wordt, nadat de stalen riem in de pinch leveller is gevoerd, de koppeling van de afwikkelaar geopend en remt het microremapparaat. Als het midden van de stalen strip niet samenvalt met de middenlijn van de eenheid nadat de stalen strip de pinch leveller is binnengegaan, kunnen de linker en rechter conische koppen van de afwikkelaar naar links of rechts worden verplaatst om het midden van het staal uit te lijnen. strip tot aan de middenlijn van de unit. De linker en rechter conische koppen van de decoiler kunnen ook met één enkele kop naar links of rechts bewegen.

Structuur: dubbele kegelkop links en rechts transversaal apparaat, dubbele kegelkopdoos, microremapparaat, transmissieapparaat en basis.

vereiste vaardigheden:

Buitendiameter van stalen spoel: Φ1500 ~ Φ2200 mm

Binnendiameter van stalen spoel: Φ610, Φ760mm

Breedte: 600~1600 mm

Dikte: 4~13mm

Bewegingsmodus kegelkop: hydraulische aandrijving

Diameter mobiele hydraulische cilinder met kegelkop: Φ125/Φ90 mm

Kegelkopvorm: hydraulische uitzetting en samentrekking

Diameter hydraulische cilinder met uitzetting en krimp van de kegelkop: Φ140/Φ100 mm

Hoofdmotor afrollen: AC4KW

Afwikkelsnelheid: ~ 5,5 m/min

Remmethode: schijfrem

Remmodel: 3×ADH205 rem

Methode voor openen en sluiten van de koppeling: luchtdruk

Boring koppelingscilinder: Φ100 mm

3, Rechte snuifje nivelleermachine:

3.1:apparaat met rechte kop:

Functie: Het apparaat met rechte kop en de schop zijn gekoppeld aan de decoiler om de stalen riemkop te demonteren en de stalen riem naar de nivelleermachine met rechte kop te sturen. De schop is gekoppeld aan de drukrol met rechte kop om de kop van de stalen strip recht te maken en vervolgens wordt de stalen strip naar de aandrukrol gestuurd en is de schop van het afwikkelende type.

Structurele vorm: portaaltype drukrolapparaat met rechte kop, schepapparaat, schopschommelapparaat en andere onderdelen.

vereiste vaardigheden:

Breedte: 600~1600 mm

Dikte: 4~13mm

Afrolvorm: bovenste afwikkeling

Schop telescopische cilinder: Φ110/Φ80mm

Zwenkcilinder blad: Φ140/Φ100 mm

Materiaal mes: 50Mn

Zwenkcilinder van de drukrol: Φ125/Φ90mm

Vorm van rollenaandrijving: hydraulische motor 1QJM43-4.0

Diameter van de drukrol: Φ320 mm

Rechte rolcilinder: Φ125/Φ90mm

Mesapparaat: verticaal mes

3.2nivelleringsmachine voor knijpen

Functie: Apparaat met rechte kop, aandrukrol en schep, werken samen met de decoiler om de stalen stripkop te demonteren en sturen de stalen strip naar de nivelleringsmachine. De aandrukrol wordt hydraulisch ingedrukt om de stalen riem vast te klemmen, en de hoofdmotor wordt gedraaid om de stalen riem naar de aandrukrol te sturen. Nadat de stalen band de nivelleringsmachine is binnengegaan, wordt de nivelleringsrol naar een geschikte positie gedrukt om de stripkop waterpas te stellen. Plat, en stuur de stalen strip naar de afschuifstomplasmachine, en werk samen met de afschuifstomplasmachine om het afschuifstomplas te voltooien.

Structuur: Het is samengesteld uit een verticaal rolapparaat, een klemrolapparaat, een nivelleringsrolapparaat, een transmissieapparaat en andere onderdelen.

vereiste vaardigheden:

Breedte: 600~1600 mm

Dikte: 3~13mm

Vorm en druk van de knijprol: type met twee rollen, hydraulische druk

Knijprol die cilinder naar beneden drukt: Φ140/Φ100mm

Knijp in de hoofdmotor: AC22KW (frequentieomzetting snelheidsregeling)

Overbrengingsvorm van aandrukrol en nivelleringsrol: Volledig actief op en neer

Diameter x lengte van de knijprol: Φ230 x 1700 mm

Materiaal aandrukrol: 42CrMo

Actieve knijpnivelleringssnelheid: ~7m/min

Vorm van nivelleringsrol en naar beneden drukken: Bovenste twee onderste drie rollentype, hydraulisch naar beneden drukken

Knijprol die cilinder naar beneden drukt: Φ200/Φ140mm

Diameter×lengte van nivelleerrol: Φ200×1700mm

Materiaal nivelleringsrol: 42CrMo

Rolhardheid en -diepte: HRC58-62, diepte: 5-8 mm

Verticale roldiameter × hoogte: Φ200 × 300 mm

Verticale rolstructuur: I-vormige dubbele verticale rol

Materiaal verticale rollen: 42CrMo

Motor voor verticale aanpassing van de rolbreedte: 2×AC2.2KW

Methode voor openen en sluiten van de koppeling: luchtdruk

Boring koppelingscilinder: Φ100 mm

4, dwarssnijmachine (hydraulische schaar)

Functie: Het wordt gebruikt om de stalen riemkop te snijden, de structuur is een guillotineschaar. De structuur van de dwarssnijmachine is uitgerust met een snelverstelmechanisme voor de zijspeling van de bovenste en onderste snijbladen.

vereiste vaardigheden:

Scheerhoek: 2,5°

Methode voor aanpassing van de speling van het schaarblad: excentrische aanpassing van de nok

De grootte van de speling van het snijmes: Weergave op de wijzerplaat

Het instelbereik van de speling van het snijblad: 0,1 ~ 1 mm

Effectieve breedte van het snijblad: 1700 mm

Afmeting snijblad: 850×140×35mm

Snijdikte: 4~13 mm (Q355)

Materiaal snijmes: 6CrW2Si

Boring hydraulische knipcilinder: Φ320/Φ180 mm

Afschuivingshydraulische druk: 8~12MPa

Snijvorm: bovensnede

1. Neutrale rol

Functie: Voorkom dat de strip wegloopt, met de functie van centreren en breedteverstelling. Deze machine wordt links en rechts geopend en gesloten door de door de oliecilinder aangedreven verticale rol, waardoor het stripstaal soepel de schijfschaar binnengaat en niet afwijkt tijdens het snijproces.

Structuur: Het is samengesteld uit een motoraangedreven verticaal rolapparaat, een knijprolapparaat en andere onderdelen.

vereiste vaardigheden:

Breedteverstelbereik: 600 ~ 1600 mm

Stripstaal breedte centreerinstelcilinder: Φ125/Φ90mm

Verticale roldiameter×hoogte: Φ200×240mm

Verticale rolstructuur: dubbele verticale rol

Materiaal verticale rol: 42CrMo

Verticale rolmiddenovergangsrol diameter x hoogte: Φ160 x 200 mm

Model van cilinder met verticale rolvoor- en achterklep: Φ63/Φ45mm

6, schijfsnijder

Functie: Deze machine is een van de belangrijkste apparatuur in de snij-eenheid. Het doel ervan is het snijden van breedbandige stalen spoelen in smalbandige stalen spoelen van verschillende breedtes, en het leveren van de benodigde blanco's voor gelaste buiseenheden, koudbuigeenheden, enz.

Uitrustingsstructuur: Het is samengesteld uit een schijfsnijderlichaam, een transmissieapparaat enzovoort. Het schijfsnijlichaam bestaat uit drie bogen, die een zeer betrouwbare ondersteuning kunnen bieden.

vereiste vaardigheden:

Diameter van de messenas: Φ360 mm

Materiaal gereedschapsas: 42CrMo

Hardheid en diepte van het afschrikken van de snijas: HRC58-62, diepte: 5-8 mm

Specificaties van het scheerblad: Φ360×Φ600×30mm

Materiaal snijmes: H13K

Afstandsstuk: 45#staal

Rubberen ring: polyurethaan

Hoofdmotor: DC160kw, 1500r/min (Z4-250-12)

Model met harde tandoppervlakverkleiner: ZSY400-80

Scheersnelheid: 10~40 m/min

Depressieaandrijving: cycloïde motor AC2KW met wormwielschroefheffer

Cardanasmodel: SWC315DH2

Methode voor het wisselen van gereedschap: boog nadat de hydraulische cilinder beweegt

Cilinderboring: Φ110/Φ80mm

7. Oprolmachine voor afvalranden



Functie: De machine wordt aan beide zijden achter de schijfsnijder geïnstalleerd en wordt gebruikt om de schrootranden te wikkelen nadat de schijfsnijder in stroken is verdeeld.

De machine wordt aangedreven door een koppelmotor om het verloopstuk aan te drijven om de afvalrand op te winden, waarbij volledig gebruik wordt gemaakt van de constante spanning van de koppelmotor om het wikkelproces soepel te laten verlopen. Wanneer het opwikkelen is voltooid, trekt de niet-aangedreven zijcilinder zich terug en ontlaadt om automatische ontlading te realiseren.

vereiste vaardigheden:

Vorm: hydraulische opening en sluiting met dubbele kegelkop

Cilinderboring kegelkop openen en sluiten: Φ63/Φ36 mm

Cilinderboring zwenkstang: Φ50/Φ36 mm

Oprolsnelheid: 0-50 m/min

Diameter van opnamespoel: Φ1000 mm

Vermogen wikkelhaspel: koppelmotor YLJ180-160-4

Krimpbreedte: ≤de helft van de breedte en dikte van de plaat

8. Klepaccumulator

Functie: Het wordt gebruikt om de stalen riem op te slaan en het snelheidsverschil tussen de schijfsnijder en de oproller aan te passen.

vereiste vaardigheden:

Tussenbrug-zwenkmodus: hydraulisch

Diameter van hydraulische cilinder: Φ110/Φ80mm

Lengte en diepte van de grijper: 6800×2120 mm

Rolgrootte: Φ105×1700mm

9. Spaninrichting

Functie: Het wordt gebruikt om de gesneden strook te scheiden en de aanpassing van de spanning te realiseren, en het optillen van de pallet voedt de haspel.

Uitrustingsstructuur: het bestaat uit een palletapparaat, een drukrolapparaat, een verticaal rolapparaat, een scheidingsapparaat, een spanapparaat en een toevoerapparaat.

vereiste vaardigheden:

Motor voor verticale aanpassing van de rolbreedte: 2×AC2.2KW

Verticale roldiameter×hoogte: Φ220×200mm

Verticale rolstructuur: enkele verticale rol

Materiaal verticale rollen: 42CrMo

Vorm van de spanningsstructuur: de bovenste twee hierna

Diameter x lengte van de spanrol: Φ250 mm x 1700 mm

Aantal spanrollen: 3 rollen

Materiaal spanrol: 42CrMo

Rolhardheid en -diepte: HRC58-62, diepte: 5-8 mm

Vermindering van de spanrollen: hydraulische druk

Druk de cilinder naar beneden: Φ140/Φ100mm

Boring van de hefcilinder van de invoerklep: Φ110/Φ63mm

Roldiameter×lengte: Φ250mm×1900mm

Diameter afscheider: Φ350×Φ190×10 (15) mm

Materiaal scheidingsvel: 50Mn

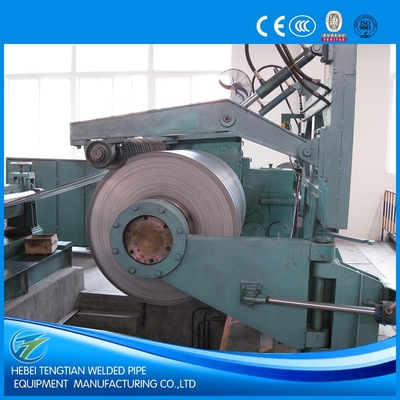

10. Spoelmachine

Functie: De haspel is een van de belangrijkste apparatuur in de snij-eenheid. Het rolt de strip hoofdzakelijk na het snijden tot een rol en zorgt voor de vereiste breedte van de rol voor de gelaste buiseenheid, de koudbuigeenheid, enz.

Uitrustingsstructuur: deze machine bestaat uit een motor, een reductiemiddel, een rem, een rolapparaat, een subrolapparaat van het portaaltype, een krimpas en een haspelondersteuningsapparaat. De krimpas wordt hydraulisch uitgezet, samengetrokken en vastgeklemd.

vereiste vaardigheden:

Maximale diameter van de haspel: Φ760 mm

Maximaal wikkelgewicht: 35 ton

Rolsnelheid: 10~40m/min

Hoofdmotor voor oprollen: DC250KW, 1500r/min

Diameter hydraulische cilinder voor het uitzetten en inkrimpen van de haspel: Φ250/Φ120 mm

Vorm van de haspelkaak: mechanische kaak

Hydraulische cilinderdiameter van het rolapparaat: Φ125/Φ90 mm

Plaatsingspositie van de rolcilinder: Beide zijden van de versnellingsbak

Diameter zwenkhydraulische cilinder van haspelsteunapparaat: Φ125/Φ90 mm

Drukarmapparaat: keurt portaaltype goed

Tegendrukcilinder: Φ125/Φ90 mm

11. Loswagen

Functie: De machine wordt onder de haspel van de haspel geïnstalleerd en samen met het rolapparaat in de haspel wordt de gesneden stalen spoel van de haspel gelost en naar buiten gestuurd om door de werkplaatskraan te worden opgetild.

Uitrustingsstructuur: hoofdzakelijk samengesteld uit loopmechanisme, beugel, cilinder, geleiderail, enz. Het midden van de geleiderail wordt tijdens de installatie één keer ingesteld. Het bewegingsmechanisme wordt aangedreven door een cycloïde verloopstuk om de trolley te verplaatsen, en de cilinderflens is verbonden met de beugel om deze omhoog te laten komen.

vereiste vaardigheden:

Reizende snelheid van karretje: ~5 m/min

Reisafstand van trolley: 3,5 m

Transmissiemotorvermogen: AC3 KW

Diameter×slag hefcilinder: Φ220×900 mm

Werkdruk hydraulisch systeem: 8-10 MPa

Bovenste stuwkracht: 37T (10MPa)

Maximaal rolgewicht: 35 T

12.Elektrisch en besturingssysteem

12.1 Omgevingsomstandigheden van het elektrische systeem

Omgevingstemperatuur: -10——40ºC

Vochtigheid: 95% zonder condensatie

Voeding: 380/220V

Elektrische bediening: geen sterke trillingen en geen corrosieve gasinstallatie

Instrumentcontrole: geen sterke magnetische straling

12.2 Standaardspecificatie voor elektrisch systeem

Voldoen aan GB50171----92 elektrische installatie, technisch paneel, elektrische schakelkast en secundaire circuitaansluitingsconstructie en acceptatiespecificaties.

12.3 Algemene prestatie-eisen

De elektrische besturing voltooit hoofdzakelijk de procescontrole en aanpassing van de gehele eenheid, en voltooit de procesvergrendeling tussen gerelateerde apparatuur in de eenheid om ervoor te zorgen dat de gehele eenheidsapparatuur overeenkomstige en ordelijke acties normaal, correct en nauwkeurig kan uitvoeren in overeenstemming met de productie en procesvereisten.

De elektrische componenten van het elektrische systeem gebruiken producten met uitstekende prestaties, en de geavanceerde en betrouwbare elektrische componenten, meters en andere apparatuur die in eigen land volwassen zijn, in het land zijn gemaakt of in het land zijn vervaardigd met behulp van buitenlandse technologie, en in het binnenland kunnen worden gekocht, worden gebruikt in de systeem.

12.4 Elektrische configuratie:

DC-gouverneur: Continental-serie

PLC: Siemens

Vitaliteitsonderdelen onder lage druk: Chint, LG

Bedieningsknoppen: Chint, LG

Schakelkast: GGD

13.hydraulisch systeem

Het hydraulische systeem bestaat uit een hydraulisch station, een kleppenblok, een pijpleiding, enz.

Systeemwerkdruk: 10; 12 MPa

Nominale druk van de oliepomp: 16 MPa

Debiet: 73,5 l/m tot tot

Werkmedium: N46# anti-slijtage hydraulische olie
