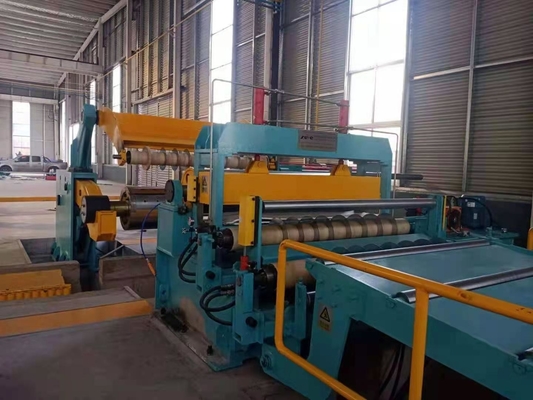

Dikte 0,8-4 mm Breedte 800-1600 mm Snelheid 90-150 m/min Plaat spoel snijmachine

I. Belangrijkste technische parameter

1Materialspecificatie

Materiaal Lage koolstof HRC ((Q235, σs=250Mpa,σb=500Mpa)) Spiraaldikte 0,8-4 mm

Breedte van de spoel 800-1600 mm

Gewicht van de spoel ≤ 30 t

Inwendige diameter Φ508/Φ610/Φ760mm

Buitendeurs ≤ Φ2200 mm

2. Einde productspecificatie

Splitsernummer (exclusief rand)

Gewicht van de spoel 30 t

Inwendige diameter Φ508/Φ610/Φ760mm

Buitendeurs diameter Φ2200 mm

Breedteprecisie ±0,20 mm(dikte 0,8-4)

Burr-nauwkeurigheid ≤ 5% Plaatdikte, ((0,08-0,20 mm)

nieuw blad of een geschikt bladgat

3. spoelen open snelheid 90-150 m/min (referentie door Slitter capaciteit tabel)

4. Apparatuurgegevens

(1) Kracht

Spanning 380V

Frequentie 60 Hz

Geïnstalleerd vermogen ca.330kw

(2) Luchtkracht

Druk 0,4-0,8Mpa

De luchtbehoefte is 0,2 m3/min (compressie)

(3) Lijnrichting Gezicht naar de bedieningsconsole, van links naar rechts

5Verf op verzoek van de koper

II,Vervaardiging van apparatuur

III,Beschrijving van de uitrustingstructuur

• Spiraalopslagrek

Doel: opslag van staal spoelen die moeten worden geopend.

Structuur: V-vormige structuur, las van staalplaten, twee bouten aan beide zijden van de weg.

Technische specificatie:

• Koelwagen

Doel: vervoer van het spoelmateriaal naar de ontwikkelmachine.

Structuur: de auto is onder de vloer geïnstalleerd in de weg, die voornamelijk bestaat uit de stoel van het voertuig en de stuurwiel, een v-vormig materiaalframe en een rijdraad,motor met vertragingsmotor en oliesilinder voor het tillen.

Technische specificatie:

V-vormige beugel is gelast door staalplaat, en nylonplaat is gelegd op het oppervlak

Motor AC4KW

Lift-oliecilinder Ø200X850st

Gidsstaaf nummer vier, Ø 110 mm in diameter, gechroomd

Een beschermende ketting en een paar rails

• Onroller

Gebruik: steun voor ruwe stalen spoel.

Structuur: dubbel draagvlak.Door uitbreiding en samentrekking van de trommel, transmissiebak, transmissie mechanisme, pneumatische trommelrem, rol op de middelste glijbaan.Wanneer de riem wordt gedragen,de motor opent actief de materiaalkopWanneer de productielijn continu werkt, ontsluit de uitgangsas van de vertragende motor via de koppeling en werkt de motor niet.Het materiaal van de spoel wordt aangedreven door de tractie rechtmaker of slitsmachine.De ontwikkelingsspanning wordt geleverd door de trommelrem.

Technische specificatie:

Drum drie stappen, verhoogt het bereik van respectievelijk Φ 470-520 mm, Φ 570-620 - mm, Φ 720-760 - mm.

Verhoogingen en specificaties van de oliecilinder Ø 150 x 100 mm, 2 stuks.

• Drukgeleider

Doel: het gebogen materiaal uit de kop scheppen en het in de trekgerei brengen.

het is samengesteld uit een rol, een rol en een plaat.Bogen van de rolcoating, hydraulische druk om de rolkop te strekken, elektrische rotatie van de expositie van de materialen;De schephoofd ondersteunt de plaat met nacht druk uitbreiding en hydraulische swing, en de plaatkop wordt naar buiten getrokken door de materiaalkop in lijn te brengen;The bending roll is pushed by the oil cylinder and matched with the support plate of the shovel head to press the plate head straight so as to facilitate the material head to expand into the traction flatting machine.

• Slitsmachine (dubbele messen basistype)

Gebruik: voor het snijden van het plaatmateriaal in verschillende breedtes

Structuur: schuifrecht. Aan de beide zijden van het gereedschap, bovenste en onderste as, assplitsingsregeling, transmissietoestel, enz.versnellingsbak en universele koppeling, en de motor aandrijft de zijdelingse gereedschapsruimte om te openen en te sluiten voor een handig gereedschapswissel.

Technische specificatie:

Doel: scheiding van de leidstrip

Structuur: er zijn twee groepen scheidsregelaars die horizontaal kunnen worden verplaatst om isolatieplaten te vervangen.De hydraulische drukrol wordt tussen de twee groepen scheidsregelaars geïnstalleerd om te voorkomen dat de lasten uit de isolatieplaat springen

• 3 rollen spanningsboor extruderingsmachine

Doel: spanning toe te voegen en borsten te persen

Structuur:

Gebruik: de stuurrol wordt tussen het spanningsstation en de omroltrommel geïnstalleerd om de hoek van omrol en omwikkeling te vormen.

Structuur: de stuurrol is op het oppervlak gechroomd en het einddeel is voorzien van een snelheidsmeterplaat. De draagplaat wordt door de cilinder opgeheven en laten vallen.Het oppervlak van de dragerplaat is gechroomd

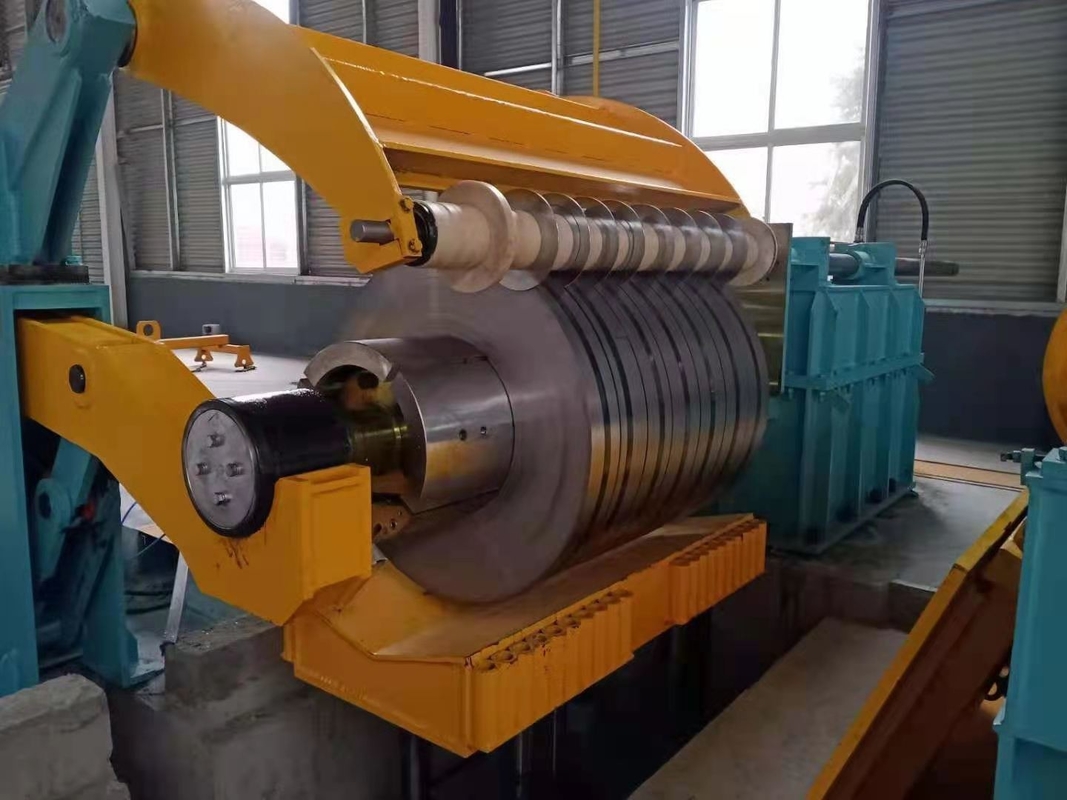

• Recoiler

Gebruik: spoel het materiaal na het snijden terug.

Structuur: de rol bestaat uit hoofdschaal, wigschuifblok, trekstaaf, klemmond en boogplaat.De trommel wordt aangedreven door een dc-snelheidsregulerende motor,de cilinder aandrijft radiale uitbreiding en samentrekkingDe hydraulische bandseparator op de spoel kan automatisch stijgen met de toename van het staal.

met een pneumatische rem. met een hydraulische drukplaat, hulpontlading.De achterzijde van de trommel is uitgerust met een hydraulische persplaat van hulpmateriaal en een perskop van hulpmateriaal.

• Ondersteuning van de recoiler

Doel: het kantelend van de spoel ondersteunen om de rotatiestrijdheid onder belasting te verhogen.

Structuur: gesloten deurstructuur, het kegelvormige gat dat op de aandrijfschijf van de cilinder is geplaatst, op de ontwikkelbare kegelvormige dragerrol.

• Uitladen

Gebruik: verwijder het snijspelmateriaal van de spoeldrommel van de winder

Structuur: de auto is geïnstalleerd in de weg onder de vloer, die hoofdzakelijk bestaat uit de autostoel en de wandelwielwals, de ijlspeler en de rijschaal,motor voor het verlagen van de loopsnelheid en oliesilinder voor het tillen- Met anti-omgekeerde staaf.
