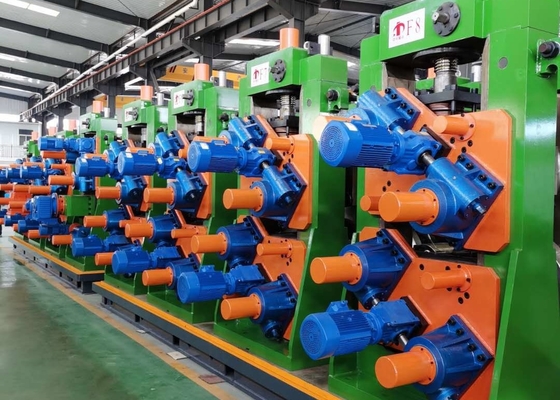

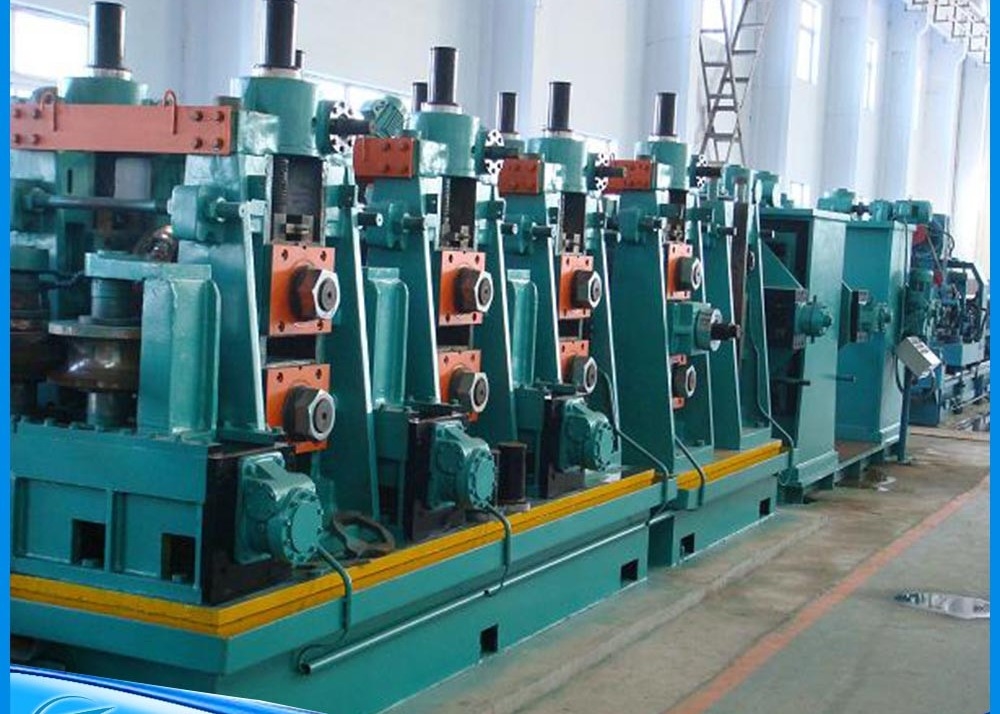

Hoogfrequente gelaste pijpenfabriek 76-203mm diameter 1,5-8mm dikte

De HG 165.2x9(7") hoogprecisie hoogfrequente gelaste pijpproductielijn is ontworpen voor de productie van constructiebuizen. Het produceert ronde buizen van 76-203mm met een dikte van 1,5-8,0mm en vierkante buizen van 60x60-160x160mm met een dikte van 1,5-8,0mm.

Deze productielijn bevat innovatieve ontwerpelementen van binnenlandse en internationale apparatuur, met volledige PC- of computerbesturing met geavanceerde technologie voor gemakkelijke bediening en onderhoud. Het voldoet aan internationale normen uit de vroege jaren 90 en vertegenwoordigt toonaangevende technologie in eigen land.

• Afwikkelaar → Rechtkop → Schaar en Lasser → Accumulator → Vormen
• HF Lasser → Braamsnijder → Koeling → Dimensioneren → Turkey Head → Zaag
• Uitlooptabel → Richtmachine (optioneel) → Einde-afwerker → Verpakken → Opslag

• Buitendiameter spoel: Φ1200-2000mm (bevestiging door koper vereist)
• Stripbreedte: 240-640mm
• Max. gewicht strip: 10 TON
• Snelheid: 5m/min
• Heftype: Hydraulisch
• Werkdruk: 10Mpa

• Structuur: Eén doorn hydraulische afwikkelaar
• Buitendiameter spoel: Φ1200-2000mm
• Binnendiameter spoel: Φ508mm
• Stripbreedte: 240-640mm
• Stripdikte: 1.5-8.0mm
• Max. gewicht strip: 10.0 TON
• Aandrijfmotor: 4kw, 380V
• Doornrotatiesnelheid: Nmin=1r/min

Wordt gebruikt om de stalen strip soepel in de egaliseermachine te leiden. Bestaat uit een drukarml en een schepkop in een portaalconfiguratie met op- en neerwaartse afwikkelmogelijkheid.

• Egaliseermotor: 15KW
• Diameter knijprol: Φ210x900mm (40Cr materiaal)
• Diameter egaliseerrol: Φ160x900mm (40Cr materiaal)
• Egaliseerbreedte: 240-640mm
• Knijp-/egaliseerdikte: 1.5-8.0mm
• Snelheid: 0-11M/Min

• Dikte stalen strip: 1.5-8.0mm
• Breedte stalen strip: 240-640mm
• Sterkte stalen strip: δs ≤345Mpa, δb ≤610Mpa
• Snijtype: Hydraulisch
• Compressietype: Hydraulisch
• Lastype: Gemotoriseerde beweging
• Hydraulische werkdruk: 10Mpa
• Mesmateriaal: H13

• Diameter: 10000mm
• Dikte stalen spoel: 1.5-8.0mm
• Stripbreedte: 240-640mm
• Max. transportsnelheid: 100-180m/min
• Voedingsmotorvermogen: DC 90kw
• Motorvermogen accumulatorbehuizing: AC 15KW×16
• Opslaglengte: 500-1000M

• Conventioneel type: W-buigen
• Type reductiegroep aandrijving: Schuin tandwiel (carboneren)
• U-Joint snelwisselsysteem met reserveassen
• Invoergroefgeleiding & knijprolsysteem
• Ruwe vorming: 4 hoofdstations, 4 zijstations
• Verfijnde vorming: 3 hoofdstations, 3 zijstations
• Aandrijfmotorvermogen: 160Kw

• Pijpmateriaal: SRT355, SGT355 (STK490, SGH490, POSMAC)
• Bereik ronde buis: 76-203mm
• Bereik vierkante buis: 75x75-150x150mm
• Max. lijnsnelheid: 60m/min
• Snijlengte buis: 4000～15000mm
• Snijprecisie: ±2mm
• Hoeveelheid bramen: Max. 0.2mm

• Totale lengte: Ca. 25 meter
• Rolafstand: 600mm
• Aandrijving: AC-motor (3EA) met ketting en snelheidsregeling door omvormer
• Inclusief sorteersysteem voor goede/slechte buizen
• Inspectieskid: 4 rijen × lengte 2M + Pocket 4 rijen × breedte 1.2M
• Slechte buizen pocket: 6 rijen × breedte 1.5M

• Buiscorrectie: Maximale vloeigrens <355mpa
• Diameterbereik: Φ76-Φ203mm
• Rolafstand: 650mm
• Keeldiameter: 250mm
• Lengte: 380mm
• Rotatiehoek: 37.183-43.426 graden
• Correctiesnelheid: 20-60m/min
• Motor: 55kw×2 sets

Speciale apparatuur voor het frezen en afschuinen van het eindvlak van stalen buizen, met mechanische en servoaandrijving met elektrische besturing voor automatische bediening. Dubbelstationontwerp maakt het mogelijk om twee stalen buizen tegelijkertijd te bewerken.
