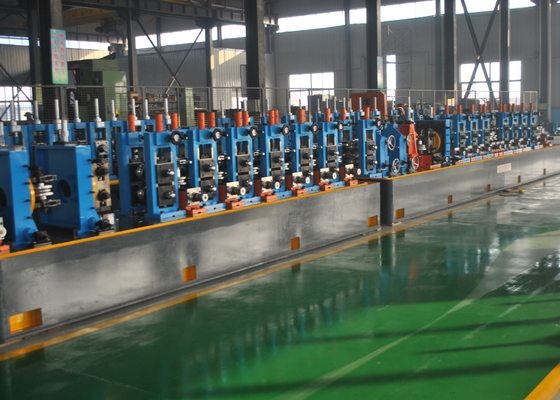

Hoogfrequente gelaste buisfabriek Vierkante buisfabriek Hoogfrequente buisfabriek 25×25--80×80 mm
Productspecificaties
| Aantekening |
Waarde |
| Spiraaldikte |
1.5-4mm |
| Breedte van de spoel |
80-300 mm |
| Inwendige diameter |
508 mm |
| Buitendeurs |
1800 mm |
| Versnelling |
max. 80 m/min |
| Garantie |
Eén jaar |
| Materiaal |
HRC met lage koolstofgehalte |
Productbeschrijving
Hoofdparameters en specificaties
Materialspecificaties
- conform met de norm YB189-64
- Materiaal: laagkoolstofstaal en laaggelegeerd bouwstaal
- Mechanische eigenschappen: σb≤380Mpa, σs≤275MPa
- Bandbreedte: 100 ∼ 320 mm
- Stripdikte: 1,0 ∼ 3,25 mm
- I.D. van spoelen: Φ508 mm
- O.D. van spoelen: φ1800 mm
- Gewicht van de spoel: ≤ 4 T
Specificatie van gelaste buizen
- Ronde buisdiameter: Φ31.8 φ101.6 mm
- Ruimte van de buis: 25x25-80x80 mm
- Stripdikte: 1,0-3,25 mm
- Afwerking van de buis: 4-6 m
- Snijlengte nauwkeurigheid: ±2 mm
- Snelheid van vorming: 20-80 m/min.
Elektriciteit, water en luchtvoorziening
Vermogenvolume:Ongeveer 600 kW.
Stroombron:480V/60Hz/3fasen
Circulatie koelwaterstroom:20 T/h ¥30 T/h
Poolvolume:30 m3
Compressieve luchtstroom:5 m3/min
Druk:5·11 kg/cm2
Werkplaatsvereisten
6 m breed, 70 m lang, ten minste 5 m hoog van de plafondrails tot de grond.
Machinecomponenten en -specificaties
1. Kegelhydraulische ontrolmachine
De ontroller is van de structuur van dubbele uitbreiding en cantilever mandrels.Het hoofdgebouw is uitgerust met een hydraulisch systeem om aan de behoeften van de uitbreiding te voldoen., samentrekking en remmen van de mandrels.
OD van de spoel:φ1800 mm
ID van de spoel:Φ508 mm
Breedte van de strip:100-320 mm
Dikte van de strip:1.0-3.25 mm
Gewicht van de band:Max.4,0T
Uitbreidingstype:Hydraulisch.
Stop:Pneumatisch rijden
2Automatische scheer- en lasmachine
De scheerlasser is een belangrijke onderdeel van de installatie van de pijpleiding en wordt hoofdzakelijk gebruikt voor het snijden van de niet-normale staalbandkop of -proef.en vervolgens het verbinden van de laatste strip staal proef met de volgende strip hoofd om ervoor te zorgen dat de verwerking door te gaan.
Breedte van de band:100-320 mm
Verwarmingsdikte:1.0-3.25 mm
Snijtype:hydraulisch snijden
Verwarmingsmodus:Automatisch
Pneumatische druk:0.5MPa
Werkcyclus:Max.300 seconden
3Spiraalvormige horizontale accumulator
Deze machine wordt gebruikt tussen de scheren lassen machine en de mainframe (vorming maatmachine).en de volgende strip wordt bereid uit de continue productie van de hoofdmachine (vorming grootte machine) wordt verzekerd binnen een tijd en voldoende strip staal wordt opgeslagen.
Deze machine bestaat hoofdzakelijk uit een voedingsgeleiderrol, een voedingsclamp, een looper, een ontladingsapparaat en een elektrisch besturingssysteem.
Dikte:1.0-3.25 mm
Breedte:100-320 mm
Voordeel:Stoormateriaal meer Geen strijken om het staaloppervlak te strippen
Voedingssnelheid:Max 160 m/min
Draagmotorvermogen:AC 22 kW
Motorvermogen van de accumulator:AC 37 kW
De diameter van de opslagruimte:5 meter

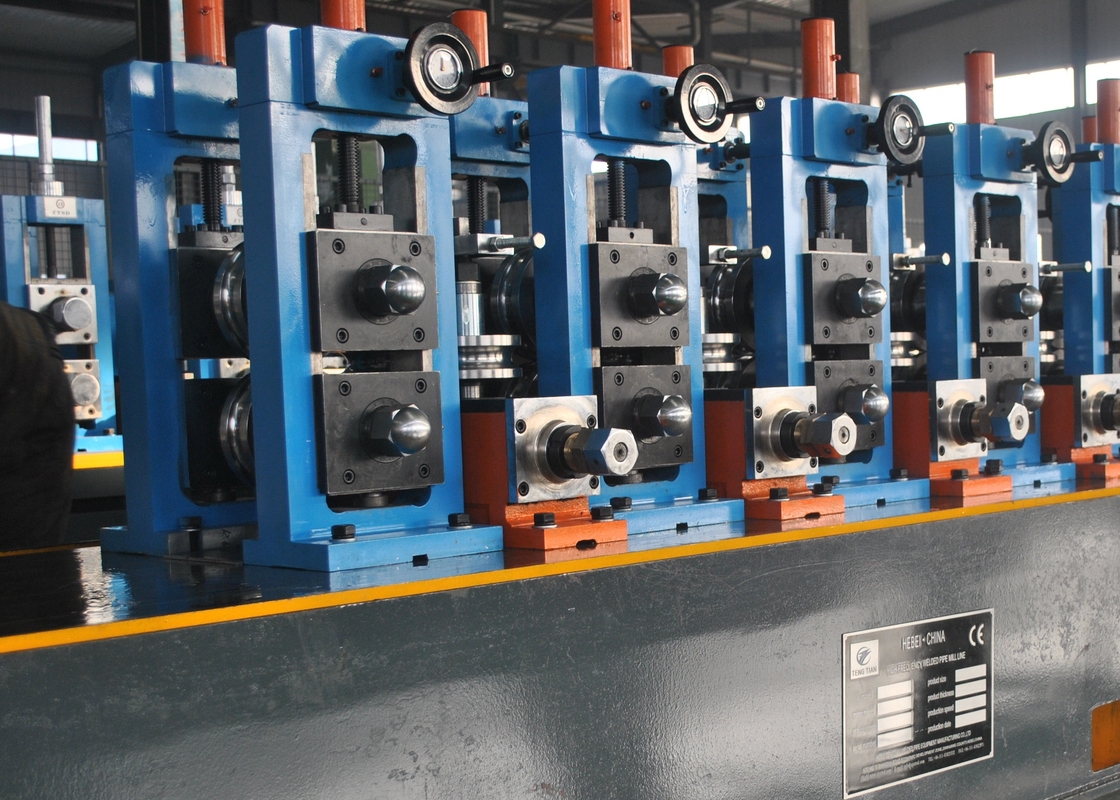

4. Vormmachine en maatmachine
Vormingsdeel
De stalen band gaat in de vormstaander en dan in het vormende deel in een ronde vorm.
Gebeurtenis:Horizontale rol omhoog en omlaag aan te passen manier, worm gear aan te passen, en kan afzonderlijk aan te passen
De onderas is actief.
Vaste zijde van de gelijkstellingsas met compensatiepad
Grootte van de horizontale stand:7
Horizontale asdiameter:80 mm
Materiaal voor horizontale assen:42 Crmov
Vormsnelheid:20-60 m/min
Motor:DC 110 kW
Materiaal van het niveaustandaard:Lassen van staalplaten
Verticale stand:7
Verticale asdiameter:50 mm
Verticaal asmateriaal:40Cr
Gids voor de naad van het laswerk en stand voor de klemrol
De spuitrol is bedoeld om de rand van de buis die is verwarmd tot de lastemperatuur te spannen door rollen te spannen die een bepaalde druk geven om het lasdoel te bereiken.Laspersknipsel wordt gebruikt om de lasnaad te schrappen en de buitenste beugel te verwijderen.
Schrootmes:2 sets
Vergrendeling van de rollenwals nr.:2
Diameter van de klemrol-as:55 mm
Materiaal van de klemrollenas:40Cr
Waterkoelingseenheid
Materiaal: las van staalplaten
Afmeting van het deel
De ronde buis na het dimensioneren deel in de vereiste diameter en vorm
Grootte van de horizontale stand:5
Horizontale asdiameter:80 mm
Materiaal voor horizontale assen:42 Crmov
Motor:DC 132 kW
Materiaal van het niveaustandaard:Lassen van staalplaten
Verticale stand:5
Verticale asdiameter:50 mm
Verticaal asmateriaal:40Cr
Kalkoenhoofd:2 sets
Versnellingsbak
Hoeveelheid versnellingsbakken:12
Materiaal van de versnellingsbakcarrosserie:Lassen van staalplaten
Materiaal van het vistuig:20CrMnTi
Hardheid van het tandwiel:HRC 58-62
Materiaal van de versnellingsas:40 Cr
Hardheid van de versnellingsas:HRC40-45
Hoeveelheid reducerdoos:2
5Koudzaag.
De koude zaag gebruikt om nauwkeurig te snijden alle soorten frame buis automatisch.Deze eenheid heeft het goede precieze dimensie voordeelDe machine heeft een groot voordeel bij het verwerken van het materiaal, dus de snelheid en de nauwkeurigheid van de verwerking, zonder Burr, is het voordeel van deze machine.
Grootte van de buis:Ronde buis: φ31,8-φ101,6 mm dikte:1.0-3.25 mm Vierkante buis: 25 x 25 x 80 mm dik:1.0-3.0 mm
Materiaal:Q235.
Snelheid:Max. 60 m/min.
Snijlengte:6 tot 8 m
Precisie:± 3 mm
Vervoermotor:15kw servomotor JAPAN YASKAWA
Snijmotor:15 kW variabele frequentiemotor
Voedingsmotor:4.4kw servomotor JAPAN YASKAWA
6. 300 kW hoogfrequente lasmachine
Ontwerpparameters
Nominaal uitgangsvermogen:300 kW
Nominale gelijkstroomspanning:UdN=450V
Nominale gelijkstroom:500A
Frequentie:f=300~350 kHz
Totaal rendement:η > 85%
Tank-uitvoervorm:Geen lastransformer.
Ripple coëfficiënt:< 1%
Verweldingsmodus:Inductielassen, contactlassen
Verdeelkapaciteit:461 KVA
Inlaatspanning:380V/50Hz,3fase 4-draadsysteem
Nominale invoerstroom:I=1500A
Koelsysteem (lucht-water koelsysteem)
Uitgangswatertemperatuur:≤ 41°C,temperatuurbereik:4°C
Koelwaterstroom:15 m3/h
Werkwaterdruk:0.35Mpa
Waterkwaliteitsvereisten:Destilleerd water
7. Uitlooptabel
1.De eindbuizen lopen langs de rollen tafel en worden automatisch op de bank verplaatst.De eenvoudige verpakkingsmachine bevat een container en pneumatisch aangedreven uitlijningsapparatuur.3.Motor van de rolbank: 3 kW
8. Roller
Voor de vorming van rollenCr12
Materiaal voor lasrollers:H13
Hardheid bij warmtebehandeling:HRc58~62
