Hoge frequentie gelaste buisfabriek 1,5-4,0 mm in dikte rond 33,78 ～ 60,3 mm
Productspecificaties
| Attribuut | Waarde |
| Spoeldikte | 1.5-4 mm |
| Spoelbreedte | 80-300 mm |
| Binnendiameter | 480-510 mm |
| Buitendiameter | 1000-1600 mm |
| Snelheid | Max 70m/min |
| Garantie | Een jaar |
| Materiaal | Lage koolstof HRC |
Hoofdparameters
- Conform zich aan de YB189-64-standaard
- Materiaal: laag koolstofstaal en lage legeringsstaal
- Mechanische eigenschappen: σb≤520mpa, σs≤340mpa
- Stripbreedte: 100-190 mm
- Stripdikte: 1,5-4,0 mm
- Binnendiameter van spoelen: φ480 ～ φ510mm
- Buitere diameter van spoelen: φ1000 ～ φ1600mm
- Spoelgewicht: ≤4t
- Pijpmaat: φ33.7-φ60,3 mm
- Dikte pijpen: 1,5-4,0 mm
- Vaste snijlengte: 4 ～ 6m
- Pijplijnsnijprecisie: 0 ～ 3 mm
- Snelheid vormen: 20 ～ 70 m/min
Stroom-, water- en luchttoevoer
| Stroomvolume van de lijn | Ca. 800 kW |
| Stroombron | 380V/50Hz/3Phases |
| Circulatiekoelingswaterstroom | 30T/H ～ 40 T/H |
| Poolvolume | 60m³ |
| Gecomprimeerde luchtstroom | 5m³/min |
| Druk | 5 ～ 7 kg/cm² |
Productieproces
Spoelbelasting → Snijden en lassen → Accumulator → Vormen, HF-lassen, ontbrenzen, koelen, afmetingen, rechttrekken → STD Koud snijdende zaag → Verzending → Verpakking → Opslag
Machine -componenten en specificaties
1. Croiler
De ongebruikt is van de structuur van dubbele expansie en cantilever -doorners. Het bevat twee hoofdonderdelen: hoofdlichaam en de vaste basis. Het hoofdlichaam is uitgerust met het pneumatische systeem om te voldoen aan de behoeften van uitbreiding, contracting en remmen van de doornsten.
| OD van spoel | Φ1000-1600 mm |
| ID van spoel | Φ480-510mm |
| Breedte van de strip | 100-190 mm |
| Dikte van de strook | 1.5-4.0mm |
| Gewicht van strip | Max 4t |
| Uitbreidingstype | Handmatig verhoogt |
| Pauze | Pneumatisch rijden |
2. Shear en lasser
Deze machine wordt gebruikt om de onregelmatige uiteinden van de strips te snijden en vervolgens de strips te verbinden door te lassen.
| Stripbreedte | 100-190 mm |
| Lasdikte | 1.5-4.0mm |
| Type snijden | Handmatig snijden |
| Lassnelheid | Max 700 mm/min |
| Lasmodus | Handmatig |
| Werkcyclus | Max. 180 seconden |
3. Spiral Accumulator -eenheid
Dit apparaat omvat voornamelijk Press & Carry Material Device, Accumulator Montage, voer materiaaleenheid en elektrische bedieningseenheid af.
| Werkstijl | Verander cirkel |
| Voordeel | Opslagmateriaal meer, geen slag om het stalen oppervlak te strippen |
| Stalen spoeldikte | 4 mm |
| Breedte | 100-190 mm |
| Opslagdia | 5.0m |
| Materiaal draagt snelheid | Vmax = 240m/min |
| Knijpen | Pneumatische 6MPa |
| Elektrische motorvermogen van de pers & carry | 18,5 kW |
| De elektromotor van het accumulatorframe | 37 kW |

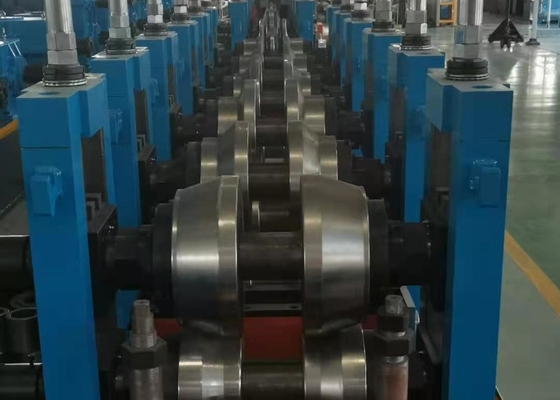

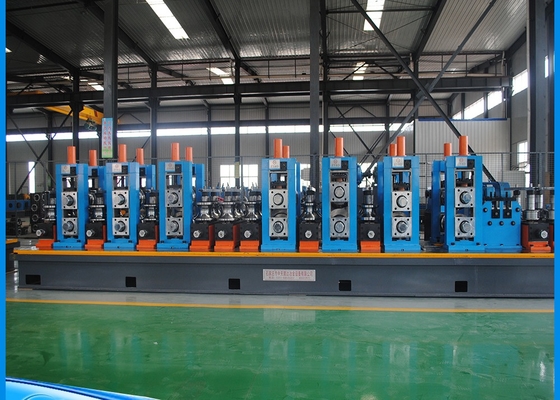

4. Molen voor vorm- en grootte
Vormen en groottemolen hanteert het vormingsprincipe van het roltype en hoogfrequente inductielassen. De strip wordt door het voedingsapparaat in de voedingsapparaat in de molen ingevoerd en de vormende rol draait continu draaien en druk de strook in de vereiste vorm.
| Vormende pijp OD | Ronde pijp 33.7-60,3 mm |
| Pijpwanddikte vormen | 1.5-4.0mm |
| Snelheid vormen | 20-70 m/min |
| Aantal vormingstests, horizontaal | 7 |
| Aantal vormende stands, verticaal | 9 |
| Aantal groottes, horizontaal | 5 |
| Aantal groottes, verticaal | 5 |
| Turken hoofd | 2 sets met enkele kop |
| SHAFT DIA. en materiaal van horizontale rolstandaard | Φ90mm, materiaal 40cr |
| SHAFT DIA. en materiaal van verticale rolstandaard | Φ50, materiaal 40cr |
| Baar schrapen snijder | 2 sets |
| Hoofdmotor | 110 kW+132 kW |
5. Koude zaag
De koude zaag die wordt gebruikt om automatisch alle soorten framebuis te snijden. Wat betreft het gebruik van een hoog nauwkeurig SOA -besturingssysteem en machinesysteem, heeft dit apparaat het goede dimensievoordeel.
| Vierkante pijpmaat | Φ33.7-60,3 mm |
| Materiaal | Q235 |
| Snelheid | Max.70m/min |
| Snijlengte | 7m |
| Nauwkeurigheid | ± 3 mm |
| Rijmotor | 15KW Servo Motor (Yaskawa Japan) |
| Voedingsmotor | 4,4 kW servomotor (Yaskawa Japan) |
| Snijmotor | 11 kW variabele frequentiemotor |
6. 300 kW Solid HF -lasser
| Nominale kracht | 300 kW |
| Nominale DC -kracht | PD = 360 kW |
| Nominale DC -spanning | Udn = 450V |
| Nominale DC -stroom | Idn = 800a |
| De hele efficiëntie | η≥85% |
| Uitgangsvermogen | Pout ＞ 300 kW |
| Ontworpen frequentie | F = 300 ~ 350 kHz |
| Mosfet -omvormer | 120 kW × 3 |
| Tankcircuituitgangsmodus | Geen output van lastransformator, secundaire resonantie |
7. Rolletafel, bank en verpakkingsmachine
De voltooide pijpen lopen langs de roltafel en om automatisch op de bank te worden verplaatst. Vervolgens pakt eenvoudige verpakkingsmachine de pijpen in de vorm van zeshoek. De eenvoudige verpakkingsmachine bevat container en pneumatisch aangedreven uitlijning.
8. Roller
Het materiaal: CR12. De materiaal CR12 heeft het voordeel dat hij zich verzet tegen schuur, en de klanten kunnen het zelf kiezen. De rol is geprijsd door zijn gewicht, we kunnen de totale prijs van de rollen berekenen volgens de specificatie van de gelaste pijp van de klanten.
