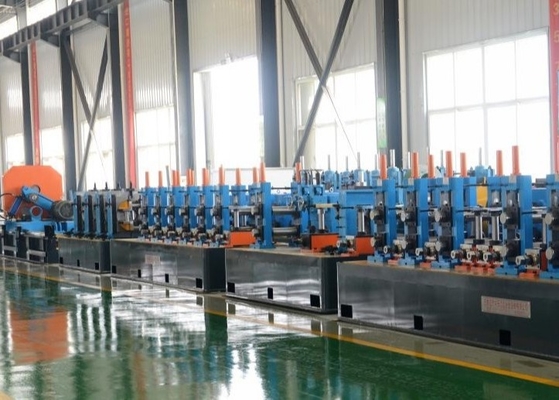

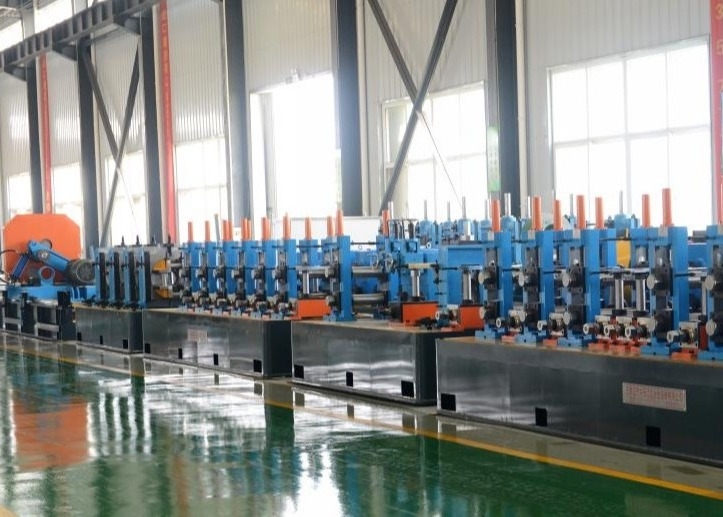

Hg50*2,5 Hf Gelaste buizenmolen die een rollpassontwerp hanteert

Grote Afbeelding : Hg50*2,5 Hf Gelaste buizenmolen die een rollpassontwerp hanteert

Productdetails:

Plaats van herkomst:	Hebei
Merknaam:	TengTian
Certificering:	CE, ISO9001, BV
Modelnummer:	HG50

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1 reeks
Prijs:	Negotiate
Verpakking Details:	De uitvoer waterdichte en Zeewaardige verpakking.
Levertijd:	60 het werkdagen
Betalingscondities:	L/C, T/T
Levering vermogen:	50 reeksen/Jaar

Contact

Gedetailleerde productomschrijving

Naam van het product:	Hoogfrequente gelaste pijpleiding Hg50*2.5 Hoogfrequente gelaste pijpleiding Roll Pass Design	Dikte van de spoel:	0.52.5mm
Breedte van de spoel:	12.750mm	Inwendige diameter:	φ508·φ610 mm
Buitendeursdiameter:	φ1300·φ1760 mm	Versnelling:	max. 80 m/min
Garantie:	Eén jaar	Materiaal:	Lage koolstof HRC
Sleutelwoorden:	Hoogfrequent gelaste pijpmolen
Markeren:	50 mm hf gesweisde buizenmolen , 2.5 mm hf gelaste buizenmolen , Roll Pass hf gesoldeerde buisfabriek

Productielijn voor HG 50 hoogfrequente gelaste buizen

IAlgemene inleiding tot de machine

Het is ontworpen voor de productie van gelaste stalen buizen, waaronder ronde, vierkante en vervormde buizen.

De productielijn kan door middel van een roll pass-ontwerp gelaste stalen buizen met een goede kwaliteit bewerken en met een hoge precisie assembleren.

Ronde buis:φ12,7-50 mm

Dikte:0.5-2.5 mm

IIHoofdparameters en specificaties:

(1)Materiaal Specificaties:
Standaard	SPHC,SPHT-2,SS 400,SS440,SS490
Materiaal	Staal van koolstofarme waarde en staal van lage legeringswaarde voor constructies
Mechanische eigenschappen	σb≤520Mpa,σs≤365MPa
Breedte van de strook	39-160 mm
Stripdikte:	0.5-2.5 mm
Inwendige diameter van spoelen	Φ508 mm
Buitendeurs van spoelen	Φ1300 φ1760 mm
Gewicht van de spoel	≤ 5T
(2)Specificatie van de buis
Pijpdiameter	Ronde buis:φ12,7-50 mm Dikte:0.5-2.5 mm
Lange	6m
Precisie bij het snijden van buizen	0-6 mm
Snelheid van vorming	Maximaal 80 m/min (maximale grootte en dikte niet tot maximale snelheid)
(3) De koper moet zelf leveren
Werkplaats	60x6m, H>5m ((kraan tot de grond)
Kracht	Ongeveer 450 kW 380V/50Hz/3fasen
Circulatie Koelwater (geheel systeem)	Stroom: 20 T/u30 T/u Volume van het zwembad: 30 m3
Gecomprimeerde lucht (geheel systeem)	Stroom: 5 m3/min Druk: 5-7 kg/cm2
Kabel	Alle kabels buiten mijn machine, koop je na de machine reparatie locatie.

III.. Parameters en specificaties van elke machine:

(1) Onroller

Dubbel.uitbreidings- en kantilevermandrels

1.dubbeluitbreidings- en kantilevermandrels.

2Het bestaat uit twee hoofdonderdelen: de hoofdarm en de vaste basis.

3. uitgerust met een pneumatisch systeem om te voldoen aan de behoeften van uitbreiding, samentrekking en remmen van de mandrels.

4. Mandrel bestaat uit vier staafverbindingen die radial tegelijkertijd kunnen bewegen.

5De vierbalkverbindingen in twee groepen zijn op twee assen gemonteerd.

OD van spoel	Φ1300-1760 mm
ID van de spoel	Φ508 mm
Breedte van de band	39-160 mm
Dikte van de band	0.5-2.5 mm
Gewicht van de strip	Max. 5,0T
Tipe uitbreiding	hydraulisch
Breuk	Pneumatisch rijden
Draaien	handleiding

(2) Scheren en lassen

Functie:

Het wordt gebruikt om parallel de staart van de staalstrook, die net in de accumulator is gegaan, en de kop van de strook die uit de openrol komt, te snijden en deze vervolgens samen te lassen.

Structuur:

Hydraulisch scheeren en handmatig lassen Stripstaalbreedte: 39 mm-160 mm Stripstaaldikte: 0,5-2,5 mm Centering manier: handmatig

(3) Spiraalaccumulator

Deze eenheid bestaat hoofdzakelijk uit een pers- en draagmateriaalapparaat, een accumulatorassemblage, een draagmateriaalunit, een elektrische besturingsunit.
Het belangrijkste onderdeel is het frame, de elektromotor, de remeenheid, de cirkelende richting van de krachtas van de verlagingssnelheid, de druk- en draagrol, het drukluchtsysteem van de geleidingsrol, de geïnspecteerde snelheidseenheid;Het kan het strip staal te leveren aan de accumulator en de gemiddelde tijden zal het de draag snelheid informatie over te dragen aan het elektrische besturingssysteem, wanneer we eisen stop dragen van het materiaal naar deze eenheid, het zal stoppen rollen naar de elektromotor en druk & dragen van het materiaal rollen door de pauze,en kon ook de snelheid aan te passen aan de elektrische motor en de eenheid dragen materiaal snelheid dragen.
Accumulator frame assembly: omvat de elektromotor, frame, inner circle roll, out circle roll en drukrol.Het kan worden gebruikt voor het opslaan van de strip staal materiaal van de pers & dragen eenheid en het kan worden getrokken uit het midden van de stuur-off materiaal rol.
Verwijderingsmateriaal: omvat frame, leidingsrichtingsrolletjes, leidingsrolletjes van hoge of lagere plaats.Het kan het streep staal te vormen systeem te dragen en de uitvoeren materiaal snelheid informatie naar elektrische besturing apparaat

werkstijl:	wisselcirkel	draagmateriaal snelheid	Vmax=240m/min
Voordeel:	Meer materiaal Geen staking.	Klemvorm	Pneumatische 6Mpa
dikte van de stalen spoel	0.5-2.5 mm	diameter	4.2m
breedte	39-160 mm	opslaggebied	3.5 m2
Vermogen van de elektromotor van de pers & carry			wisselstroom 11 kW
de elektromotor van het accumulatorframe			AC 15 kW

(4) Vorm- en maatmachine

De molen voor het vormen en afmeten van rollen gebruikt het principe van rolvorming en hoogfrequente inductiesweis.De strip wordt gevoed in de vormmachine door de voeding apparaat in de molen en de vorming roller voortdurend draaien en druk de strip in de vereiste vormDoor de huid en het verwante effect wordt de hoogfrequente stroom geconcentreerd op het lasgewricht dat snel wordt verwarmd en de lastemperatuur bereikt.De naad van de buis wordt gelast onder druk van klemrollersDe afgewerkte gelaste buis met de vereiste afmeting kan worden verkregen na afkoeling, afmeting en primaire rechttrek.

Pipe OD.	Ronde buis:φ12,7-50 mm Dikte:0.5-2.5 mm
Snelheid van vorming	30-80 m/min
Aantal vormstandjes, horizontaal	7
Aantal vormstandjes, verticaal	9
Aantal standaarden voor de afmeting, horizontaal	5
Aantal dimensioneringsstandjes, verticaal	5
Turks Head	2 sets
Schachtdiagrammen en materiaal van horizontale rollen	Φ60 mm, materiaal 40Cr
Schachtdiagram en materiaal van de verticale rolstand	Φ35 mm, materiaal 40Cr
Bur-schraper	2 sets
Hoofdmotor	132 kW

(5) Koudzaag

De koude zaag gebruikt om nauwkeurig te snijden alle soorten frame buis automatisch.Deze eenheid heeft het goede precieze dimensie voordeelDe machine heeft het beste voordeel, dus de snelle mogelijkheid en nauwkeurige verwerking, zonder Burr is dit voordeel.
Ruimte Pipe grootte	φ12,7-50 mm
Materiaal	Q235.
Versnelling	Max. 80 m/min
Snijlengte	7 m
Precisie	± 3 mm
aandrijvingsmotor	Servomotor van 15 kW (Yaskawa Japan)
Voedingsmotor	4.4kw servomotor (Yaskawa Japan)
Snijmotor	11 kW variabele frequentiemotor.
