Hoogfrequente gelaste pijpleiding φ114 PLC automatisch besturingssysteem

Name: Hoogfrequente gelaste pijpleiding φ114 PLC automatisch besturingssysteem
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG114
Price: 50,000.00 USD
Availability: InStock

Productdetails:

Plaats van herkomst:	hebei
Merknaam:	Tengtian
Certificering:	CE, ISO9001, BV
Modelnummer:	HG114

Gedetailleerde informatie

Plaats van herkomst:

hebei

Merknaam:

Tengtian

Certificering:

CE, ISO9001, BV

Modelnummer:

HG114

Product name:

High Frequency Welded Pipe Mill φ114 High Frequency Welding Tube Mill Plc Automatic Control System

Tensile strength of raw material:

σb≤500 Mpa

Thickness:

0.8-4.0mm

Max. Production Speed:

20～70m/min

Fixed Cutting length:

6-12m

pipe size range:

Φ20～Φ114mm

Warranty:

One year

Welding Type:

High Frequency Welding

Keywords:

High Frequency Welded Pipe Mill

Markeren:

High Light

Markeren:

114 de buismolen van het hoge frequentielassen

plc de buismolen van het hoge frequentielassen

plc molen van de hoge frequentie de gelaste pijp

Handelsinformatie

Min. bestelaantal:

1 REEKS

Prijs:

$100000 to $1 million

Verpakking Details:

De uitvoer waterdichte en Zeewaardige verpakking.

Levertijd:

60 het werkdagen

Betalingscondities:

L/C, T/T

Levering vermogen:

50 reeksen/jaar

Productbeschrijving

φ114 Hoogfrequente lasbuisfabriek PLC automatisch besturingssysteem

Aantekening	Waarde
Naam van het product	Hoogfrequente gelaste buisfabriek φ114 Hoogfrequente gelaste buisfabriek Plc Automatisch besturingssysteem
Treksterkte van de grondstof	σb≤500 Mpa
Dikte	0.8-4.0 mm
Max. productiesnelheid	20 ‰ 70 m/min
Vaste snijlengte	6-12 m
Ruimte van de grootte van de buis	Φ20 Φ114 mm
Garantie	Eén jaar
Tipe las	Hoogfrequente lassen

Productoverzicht

De F114Q-productielijn voor hoogfrequente gelaste buizen is ontworpen voor de productie van gelaste buizen met een diameter van 20-114 mm en een wanddikte van 0,8-4 mm.met inbegrip van vierkant- en rechthoekige buizen en gevormd profiel van overeenkomstige afmetingenDe producten voldoen aan de normen BS/ASTM.

In te schrijvenDuitsland pass-technologie, automatisch PLC-besturingssysteem en British Eurotherm digitale snelheidsregelingDeze productielijn biedt een betrouwbare werking met een eenvoudig onderhoud en vertegenwoordigt de meest geavanceerde binnenlandse technologie, terwijl deze concurreert met geavanceerde internationale systemen.

Technische specificaties

Hoofdspesificaties

Pijpdiameter: Φ20·Φ114 mm
Muurdikte: 0,8 mm (ronde), 0,8 mm (vierkante en rechthoekige)
Pijplengte: 4 ¢ 7 m
Lange nauwkeurigheid: 0-6 mm (CNC/STD)

Voorwaarden voor grondstoffen

Materiaal: laagkoolstofstaal en laaggelegeerd bouwstaal
Mechanische eigenschappen: σb≤500MPa, σs≤300MPa
Bandbreedte: 60×360 mm
Stripdikte: 0,8 ∼4 mm
Inwendige diameter van de spoel: 490 ∼ 550 mm
Buitentijdsdiameter van de spoel: 900×1800 mm
Gewicht van de spoel: ≤ 5 t

Prestatieparameters

Snelheid van vorming: 20 ‰ 70 m/min.
Totaal vermogen: ca. 630 kW
Gecomprimeerde lucht: 4 m3/min bij 0,4 ∼0,7 MPa
Watervoorziening: 100 l/min voor HF, 200 l/min voor koeling bij 0,1 ∼0,25 MPa

Productieproces

Ontwikkelen → Scheren en achterkant lassen → Opbergen in accumulator → Vormen → Lassen → Koelen → Afmeten → Vliegzaag snijden → Pijpverzamelen

Werkplaatsvereisten

8 m breed, 100 m lang, met een afstand van minimaal 5 m van de plafondrails tot de grond.

Levering en betalingsvoorwaarden

Verzending binnen 4 maanden na ontvangst van de aanbetaling.
30% aanbetaling per T/T binnen 15 dagen na ondertekening van het contract.
70% saldo per L/C vóór verzending.

Kwaliteit en service garantie

Voorverkoopservice

Foto's van de uitrusting vóór verzending
Online afstandsbediening voor installatie en ingebruikname
Facultatieve technische ondersteuning ter plaatse (voorwaarden gelden)

Naverkoopservice

12 maanden garantie vanaf de aankomst van de apparatuur
Gratis reparatie/vervanging voor kwaliteitsfouten
Facultatieve ondersteuning bij de inbedrijfstelling ter plaatse (voorwaarden gelden)

Technische documentatie

Gebruiksaanwijzing
Inspectiecertificaat
Laadvolgorde
Layout tekening
Ground Base-tekening
Elektrisch principe diagram
Algemene assemblage tekeningen
Schema's van kwetsbare delen

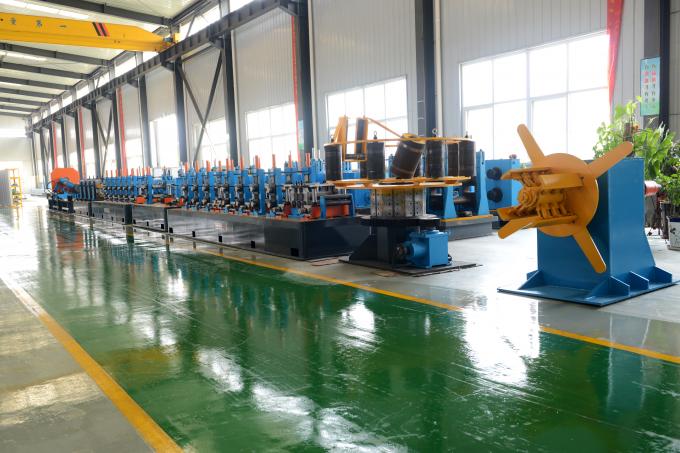

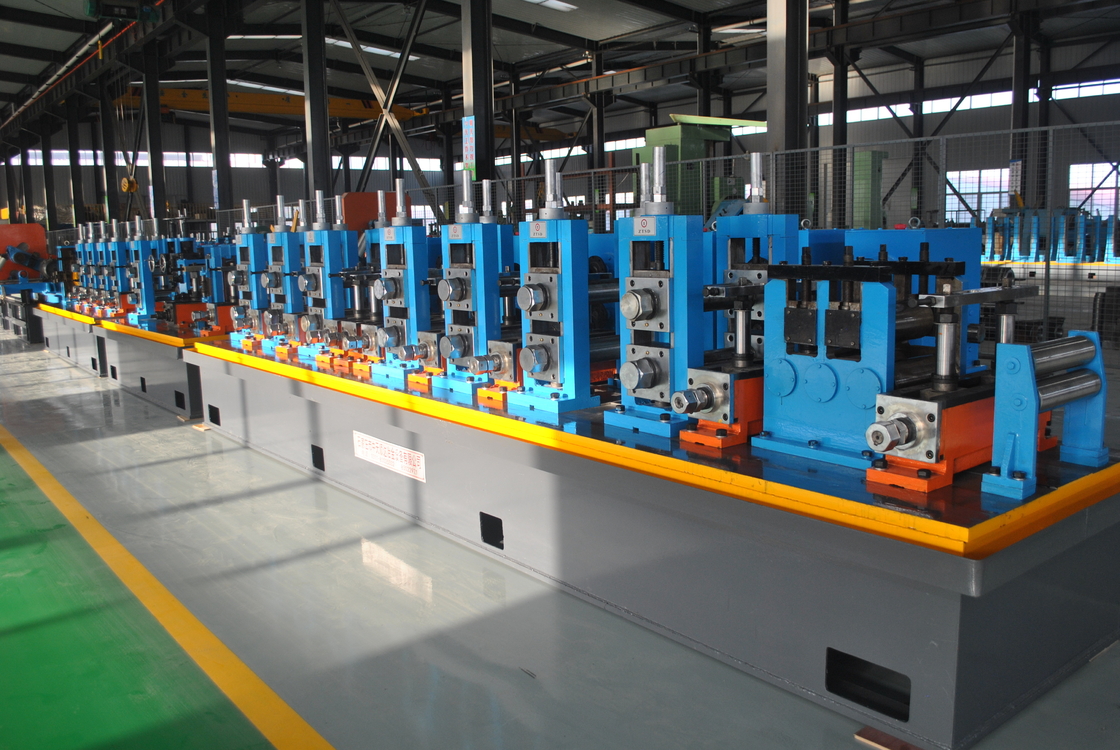

φ114 High Frequency Welding Tube Mill production line
