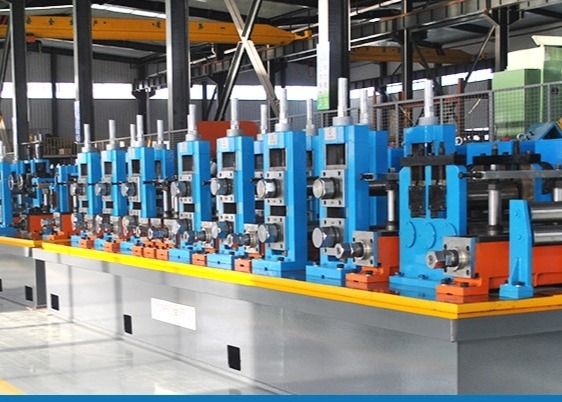

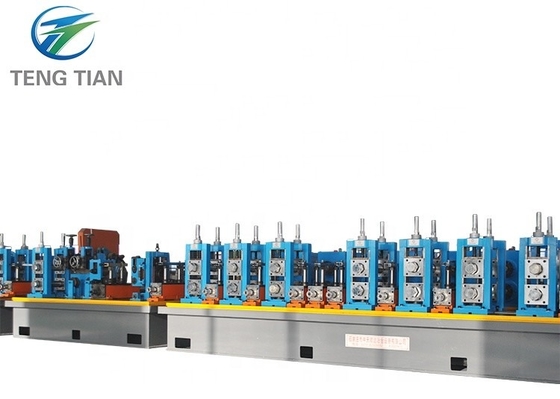

Hoogfrequente gelaste pijplijn Ff Ffx vormvormingsvorm koudrol

Ik.Nieuw ontwerp

Volgens de ontwerprichtlijn van het verbeteren van de werking en het milieu en de veiligheid en het productie karakter, het verminderen van de kosten van de roller om een hoge efficiëntie te garanderen,De productielijn HG60 heeft een dubbele straal..

• Hoofdparameters en specificaties:

• Materiaal Specificaties:

conform met de norm YB189-64

Materiaal: laagkoolstofstaal en laaggelegeerd bouwstaal

Mechanische eigenschappen: σb≤520Mpa,σs≤365MPa

Bandbreedte: 60-190 mm

Stripdikte:1.0-3,5 mm

Innerlijke diameter van de spoelen:φ480·φ520 mm

Buitenste diameter van de spoelen:φ1000·φ1800 mm

Gewicht van de spoel: ≤ 2,5 ton

• Specificatie van gespannen buizen:

(1) Ronde buis φ20-φ60 mm, dikte 1,0-3,5 mm

(2) Vaste snijlengte:4-9 m

(3) Precisie voor het snijden van buizen: 0-3 mm

• Vormingssnelheid: 90 m/min
• Elektriciteit, water en luchtvoorziening

Werkplaats: 6 m breed, 80 m lang, ten minste 5 m hoog van de plafondrails tot de grond.

Verordening (EG) nr.

Loading → Onrolling →Snijden en lassen →Horizontale spiraalaccumulator → Vormen, HF-lassen, afkoelen, afstemmen, rechtzetten →STD Koudsnijzaag →Overbrengen → Verpakken → Opbergen

Parameters van elke machine

1.Nietkoeler

De ontrollerHet heeft een structuur van dubbele uitbreiding en kantilever mandrels en bestaat uit twee hoofdonderdelen: de hoofdarm en de vaste basis.Het hoofdkarosserie is uitgerust met een pneumatisch systeem om te voldoen aan de behoeften van de uitbreiding van de, samentrekking en remmen van de mandrels.

Elke mandrel bestaat uit vier staven die radial tegelijkertijd kunnen bewegen.De vierbalkverbindingen in twee groepen zijn gemonteerd op twee assen respectievelijkAls de ene mandrel loskomt, krimpen de andere aan de andere kant samen om een nieuwe spoel te laden en te ondersteunen door uit te breiden.die vervolgens met een schildarm op de mandrel is gemonteerd om te voorkomen dat de spoel losgaat tijdens het ontwikkelenWanneer de ontroling van de mandrel in werking is voltooid, wordt de positioneringsspeldas naar beneden getrokken en de mandrel handmatig om 180° gedraaid.Nu is de nieuwe spoel in de werkpositie.De cycli herhalen zich op deze manier.

met een gewicht van niet meer dan 50 kgwordt gebruikt om de onregelmatige uiteinden van de banden te snijden en vervolgens de banden te verbinden door te lassen.

SpiraalAccu's

Deze eenheid bestaat hoofdzakelijk uit een pers- en draagmateriaalapparaat, een accumulatorassemblage, een draagmateriaalunit, een elektrische besturingsunit.

druk- en draagmateriaalapparaat:Het belangrijkste is het frame, de elektromotor, de remunit, de cirkelende richting van de krachtas van de verlagingssnelheid, de druk- en draagrol,drukluchtsysteem van de geleidingsrol, geïnspecteerde snelheidseenheid; het kan de bandstaal leveren aan de accumulator en de gemiddelde tijd zal het de informatie over de draagsnelheid overbrengen naar het elektrische besturingssysteem,Wanneer we eisen stop het materiaal naar deze eenheid te brengenHet kan ook de snelheid aanpassen aan de snelheid van de elektromotor en de snelheid van het materiaal.

Accumulator frame assembly: omvat de elektromotor, frame, inner circle roll, out circle roll en drukrol.Het kan worden gebruikt voor het opslaan van de strip staal materiaal van de pers & dragen eenheid en het kan worden getrokken uit het midden van de stuur-off materiaal rol.

Verwijderingsmateriaal: omvat frame, leidingsrichtingsrolletjes, leidingsrolletjes van hoge of lagere plaats.Het kan het streep staal te vormen systeem te dragen en de uitvoeren materiaal snelheid informatie naar elektrische besturing apparaat.

Ttechnische parameters:

Voordeel: meer opslagmateriaal, geen staking van het stalen oppervlak.3.5m

dikte van de stalen spoel:1.0-3,5 mm; breedte:60-190 mm

draagmateriaal snelheid:Vmax=200m/min

hydraulische oliedruk:7Mpa

rechtstreeks elektrisch motorvermogen van de pers en draagkracht:13KW

de elektromotor van het accumulatorframe: 15 kW

Vormings- en groottemolen

De molen voor het vormen en afmeten van rollen gebruikt het principe van rolvorming en hoogfrequente inductiesweis.De strip wordt gevoed in de vormmachine door de voeding apparaat in de molen en de vorming roller voortdurend draaien en druk de strip in de vereiste vormDoor de huid en het verwante effect wordt de hoogfrequente stroom geconcentreerd op het lasgewricht dat snel wordt verwarmd en de lastemperatuur bereikt.De naad van de buis wordt gelast onder druk van klemrollersDe afgewerkte gelaste buis met de vereiste afmeting kan worden verkregen na afkoeling, afmeting en primaire rechthouding

KoudZaag

Het wordt gebruikt om de pijp automatisch op de juiste lengte te snijden, mits de pijp continu met hoge snelheid van de molen afgeleverd wordt.

Vervoermotor: servomotor van 11 kW

Snijmotor: 7,5 kWvariabele frequentie

Voedingsmotor, servomotor 2,2 kW

Roltafel, bank en verpakkingsmachine

De pijpen lopen langs de roltafel en worden automatisch op de bank geplaatst.

De eenvoudige verpakkingsmachine bevat een container en een pneumatisch aangedreven uitlijningstoestel.

Motor van de rolbank: 3 kW.

7,200KW Hoogfrequente solid-state lassen

Ⅰ. Technische parameters

Uitgangsvermogen: Pout> 200 kW

Ontworpen frequentie: f=400~450KHZ

1 Ontworpen parameters

• Nominaal vermogen: 100 kW
• Nominaal gelijkstroomvermogen: Pd=120kW
• Nominale gelijkstroomspanning: UdN=450V
• Nominale gelijkstroom: IdN=250A
• Het totale rendement: η≥85%
• Vermogen > 100 kW
• MOSFET-omvormer: 60kW × 2
• Tankcircuit-uitgangsmodus: geen lastransformatoruitgang, secundaire resonantie

2 Vereisten voor de distributie van stroom

• Nominaal vermogen: 100 kW
• Nominaal gelijkstroomvermogen: Pd=120kW
• Inrichtingsvermogensfactor: COSφ≥0.85
• Stroomverspreidingscapaciteit: S≤180kVA
• Spanning van de voedingsbron: 3-fase 380V/50Hz (apparatuur kan werken bij spanning 380V±10%)
• Lijnstroom: I=220 A
• Invoerkabel: elke fase heeft 185 mm²koperkabel, 3-fase 4-lijn

Roller:

Het materiaal: Cr12
