Technisch voorstel Voor
HG 5 Voorbereidingsmachine

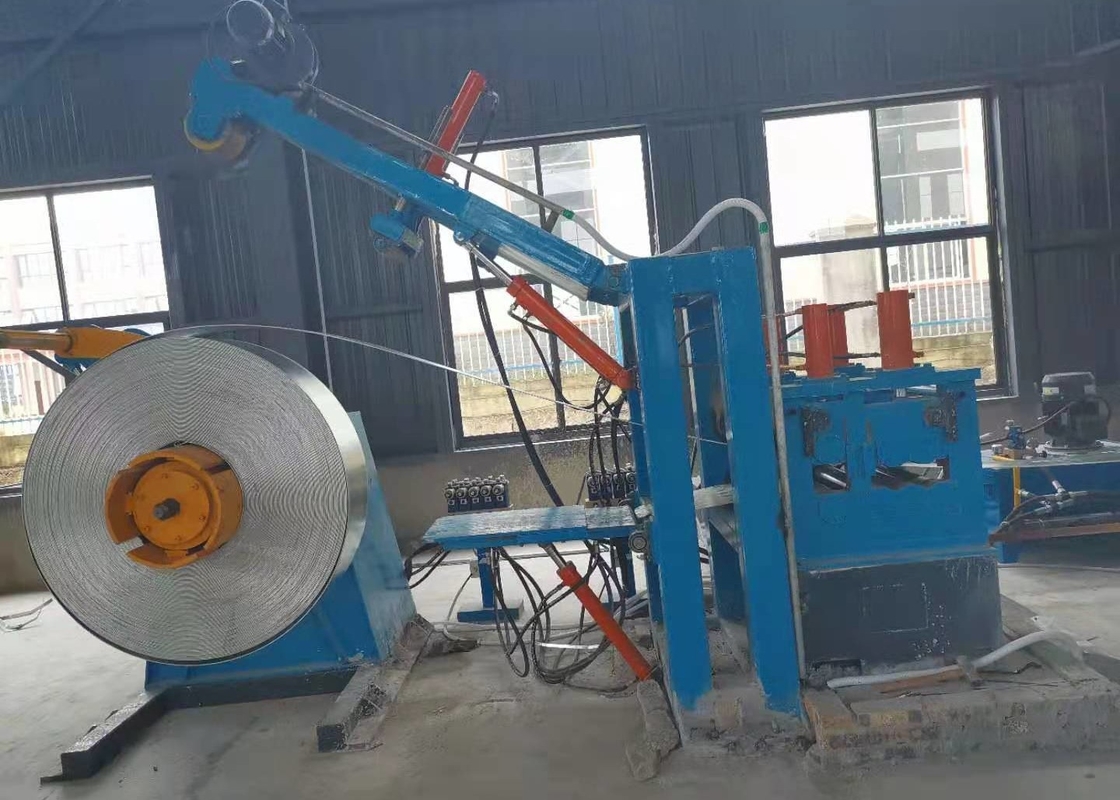

1. dubbele kegel HydraulischDeeltjes
De ontroller is van de structuur van een dubbele kegel. Het bevat twee hoofdonderdelen: het hoofdarm en de vaste basis. Het hoofdarm is uitgerust met een pneumatisch systeem om te voldoen aan de behoeften van uitbreiding,het samentrekken en remmen van de mandrels.hydraulische uitbreiding en pneumatische aandrijving
| diameter van de spoel |
Φ2000-2200 mm |
| binnendiameter van de spoel |
Φ480-610 mm |
| bandbreedte |
200-400 mm |
| bandbreedte |
1-5 mm |
| bandgewicht |
Max10.0T |
| type uitbreiden |
hydraulische uitbreiding,schuifblokstructuur
|
| breuk |
Pneumatische aandrijving, 2 stuks schijfbreuk
|
- met een breedte van niet meer dan 50 mm,
Deze eenheid wordt hoofdzakelijk gebruikt om de nieuwe spoel stalen kopvoer naar de platte eenheid te leiden nadat de ontwaaier eenheid de spoel naar de werkplek brengt.
Vermogen van de motor met rechte kop: AC1.5KW
verwerkingsdruk:7Mpa

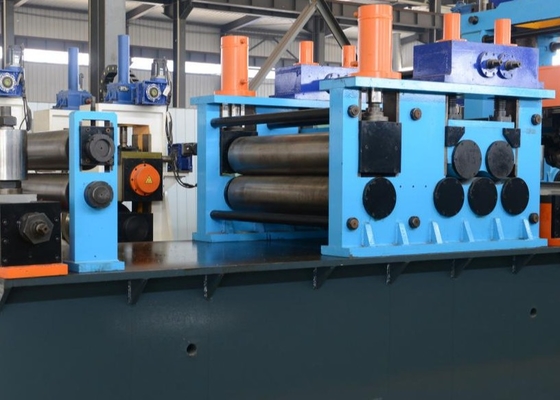

De niveaueenheid met 2 rollen knijp en 5 rollen niveaueenheid.
de diameter van de knijprol:Ф180mm
Diameter van de evenwichtige rol:Ф120mm
knijp- en niveaumotor:15 kW
3) hydraulische scheermachine en handgesweismachine
Scheren en lassenwordt gebruikt om de onregelmatige uiteinden van de strippen te snijden en vervolgens de strippen te verbinden door te lassen.
| snijbreedte |
200-400 mm |
| lasdikte |
1-5 mm |
| soort scheer |
hydraulische scheer |
| Compressiewijze |
hydraulisch |
| type las |
auto |
| materiaal van het lemmet |
H13 |
| hydraulische druk |
10MPA |
| luchtdruk |
0.5MPa |
| werkcyclus |
Max.300 s |
4) spiraalaccumulator
Deze eenheid bestaat hoofdzakelijk uit een pers- en draagmateriaalapparaat, een accumulatorassemblage, een draagmateriaalunit, een elektrische besturingsunit.
voedingsapparaat
Het belangrijkste onderdeel is het frame, de elektromotor, de remeenheid, de cirkelende richting van de krachtas van de verlagingssnelheid, de druk- en draagrol, het drukluchtsysteem van de geleidingsrol, de geïnspecteerde snelheidseenheid;Het kan het strip staal te leveren aan de accumulator en de gemiddelde tijden zal het de draag snelheid informatie over te dragen aan het elektrische besturingssysteem, wanneer we eisen stop dragen van het materiaal naar deze eenheid, het zal stoppen rollen naar de elektromotor en druk & dragen van het materiaal rollen door de pauze,en kon ook de snelheid aan te passen aan de elektrische motor en de eenheid dragen materiaal snelheid dragen.
Accumulator frame assembly: omvat de elektromotor, frame, inner circle roll, out circle roll en drukrol.Het kan worden gebruikt voor het opslaan van de strip staal materiaal van de pers & dragen eenheid en het kan worden getrokken uit het midden van de stuur-off materiaal rol.
Verwijderingsmateriaal: omvat frame, leidingsrichtingsrolletjes, leidingsrolletjes van hoge of lagere plaats.Het kan het streep staal te vormen systeem te dragen en de uitvoeren materiaal snelheid informatie naar elektrische besturing apparaat.
werkstijl: vaste cirkel
diameter:5.0M
Voordeel: meer materiaal wordt opgeslagen, geen strips op het staaloppervlak
dikte van de stalen spoel:1-5 mm;
breedte:200-400 mm
draagmateriaal snelheid:Vmax=120m/min
rechtstreeks elektrisch motorvermogen van de pers & draag: 30 kW
de elektromotor van het accumulatorframe: 55 kW
